300kg.f Erschütterungs-Testgerät ANSI C 136,31 mit Beleg-Tabelle
Product Details
| Personalisierte Unterstützung: | OEM | Marke: | ASLI |
|---|---|---|---|
| Herkunftsort: | Guangdong, China | Leistung: | Elektronisch |
| Zertifikat: | ISO 9001:2008 | Verpackungsmaterial: | Gehäuse aus Polyholz |
| Vibrationen: | 3 Achse | Vibrationskraft: | Individualisiert |
| Größe der Tabelle: | Individualisiert | Maximale Belastung: | 100 kg |
| Hervorheben |
Erschütterungs-Testgerät ANSI C 136,31,Testgerät der Erschütterungs-300kg.f |
||
Product Description
Die300 kgf ANSI C 136.31 Vibrationsprüfgerät mit Schiebetischist eine für ISTA 3F und MIL-STD 202 Prüfprotokolle konzipierte, maßgeschneiderte Vibrationsprüfmaschine.Bereitstellung einer präzisen und zuverlässigen Vibrationssimulation für eine Vielzahl von Anwendungen.
Mit Hilfe einer doppelmagnetischen Schaltkreisstruktur, selbst erzeugten Skelett-Aktionskreisen, Luftunterstützung, Rollenlager, lineare Führung und Trunnion-Isolationstechnologie führt dieses System X, Y,und Z dreiachsige Sinus-Vibrationsprüfungen, Breitband-Zufalls-Vibrationsprüfungen und klassische Pulsprüfungen (Half-Sinus-, Trapez- und Sägezahnwelle) sowie Stoßreaktionsspektrentests.Diese Fähigkeiten machen es in der nationalen Verteidigung weit verbreitet., Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte und Haushaltsgeräte.
| Modell | ES-3 |
|---|---|
| Sineusantrieb | 300 kgf |
| Zufälliger Schub | 300 kgf |
| Aufpralldämpfung | 600 kgf |
| Frequenzbereich | 2 ̊2500 Hz |
| Fortgesetzte Vertreibung | 25 mm |
| Schlagverschiebung | 25 mm |
| Höchstgeschwindigkeit | 10,8 m/s |
| Höchstbeschleunigung | 981 m/s2 |
| Durchmesser der beweglichen Spirale | Φ150 mm |
| Zulässiger exzentrischer Moment | > 196 N·m |
| Lastverbindungspunkte | 6 Punkte |
| Äquivalente Masse der beweglichen Teile | 3 kg |
| Schraubengröße (Standard) | M8 |
| Schraubenaufstellungstabelle (Durchmesser, Umfang) | 8 auf Φ100 mm, 8 auf Φ200 mm |
| Frequenz der Achsisolierung | 3 Hz |
| Höchstlast | 120 kg |
| Magnetfluxleckage | < 1 mT |
| Abmessungen (ohne Verpackung) (L × W × H) | 730 mm × 550 mm × 650 mm |
| Schwingungstabelle Gewicht | 450 kg |
- Ein gut konzipiertes dynamisches Kreis-Skelett mit einer höheren axalen Resonanzfrequenz.
- Das Zwei-Magnet-Schaltkreis-Design sorgt für ein geringes Magnetflussleckage, eine kompakte Struktur und ein rationales Layout.
- Rocker-Rollenlager mit gerader und importierungsorientierter Verbundkörpersteifigkeit für eine ausgezeichnete exzentrische Belastbarkeit.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit mobiler Bequemlichkeit für die Installation.
- Das fortschrittlichste Bewegungssystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Die statische und dynamische Steifheit des Lagers erhöht die Tragfähigkeit des Vibrationstabels und verbessert die Leistung bei niedrigen Frequenzen.

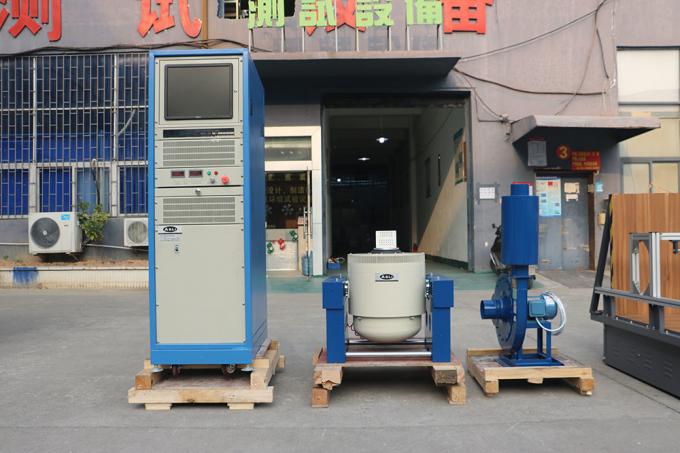

Die Prüfmaschine für Hochfrequenz-elektromagnetische Vibrationen besteht aus folgenden Komponenten:
- Vibrationsprüfbank
- Leistungsverstärker
- Kühlventilator
- Schiebetisch
- Vertikaler Expandor
- Innerhalb einer kleinen Ladebank werden höhere Beschleunigung und Arbeitsfrequenz realisiert, wodurch die Ladefähigkeit und Leistung der gesamten Maschinenbank verbessert werden.
- Die horizontale Bank und die Vibrationsbank sind ein integraler Typ mit einer perfekten Struktur, die eine bequeme Installation und Einstellung bietet.
- Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
- Eingebaute Ölpumpe für gute Struktur und einfache Bedienung.
Die VT vertikal erweiterten Bänke und spezifizierten Klemmen sind präzise berechnet und aufwendig konzipiert, um sicherzustellen, dass der Kunde die beste Leistung nach perfekten Spezifikationen erhält.
Product Highlights
ASLI ES-3-Vibrationsprüfgeräte liefern 300 kgf Sinus-/Zufallsschub, 2–2500 Hz, 3-Achsen-Prüfung mit Gleittisch. ISO 9001-zertifiziert, OEM-Anpassung möglich. Ideal für Verteidigung, Luft- und Raumfahrt, Elektronik. Maximale Belastung 120 kg, kompaktes Design.
