Luftkühlung elektrodynamischer HochfrequenzShaker With Large Moving Coil
Product Details
| Frequency: | 5Hz~ 3500Hz | Verwendung: | Simulationsschwingungstests |
|---|---|---|---|
| Vibrationsrichtung: | x-yz | Maximal Geschwindigkeit.: | 10,6 m/s |
| bewegliche Spule: | 6.5 kg | Anwendung: | LED, Autoteile |
| Kühlmethode: | Luftkühlung | Verlagerung: | 75 mm |
| Hervorheben |
elektrodynamischer Schüttel-Apparat 1.6m/s,Luftkühlungs-elektrodynamischer Schüttel-Apparat,Große bewegliche Spulen-elektrodynamischer Schüttel-Apparat |
||
Product Description

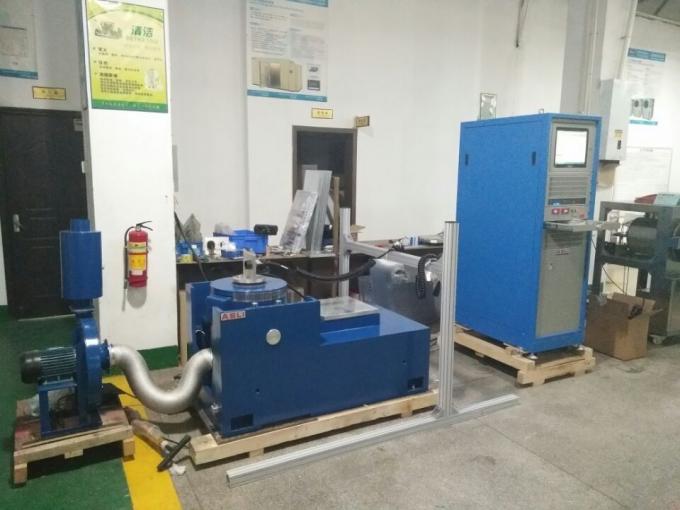

Das elektromagnetische Vibrationsprüfsystem der ES-Serie wurde speziell für die Anforderungen des Langzeitbetriebs entwickelt. Eine installierte vibrationsfeste Basis ermöglicht sowohl vertikale als auch horizontale Vibrationsprüfungen. Die Standardplattform ist mit einem hocheffizienten Luftfeder-Schockabsorptionsgerät ausgestattet, das die auf das Gebäude übertragenen Vibrationen minimiert und in den meisten Fällen keine zusätzliche Fundamentierung erfordert.

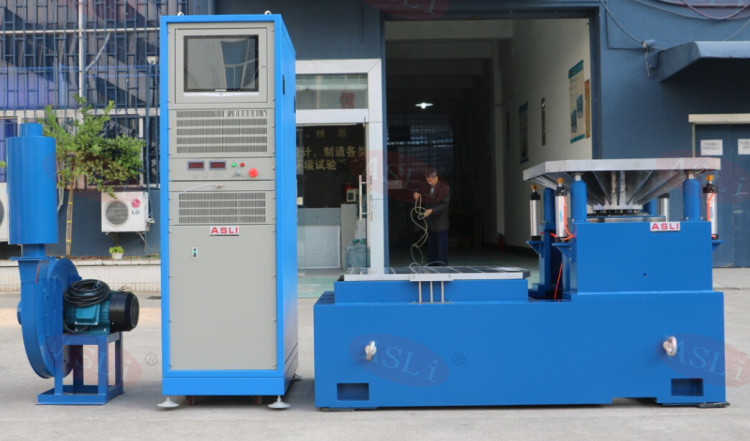

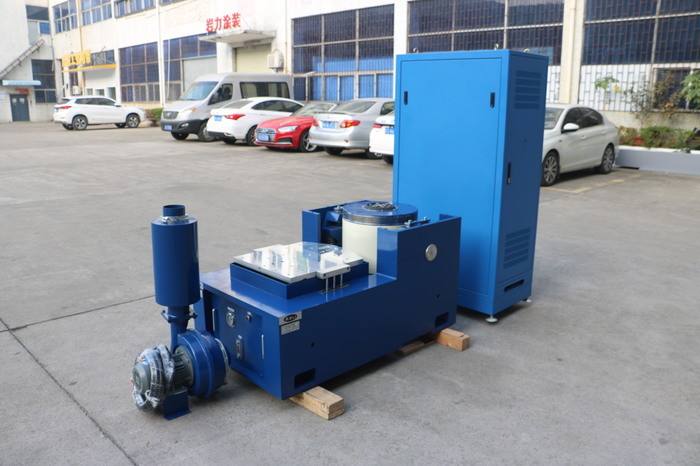

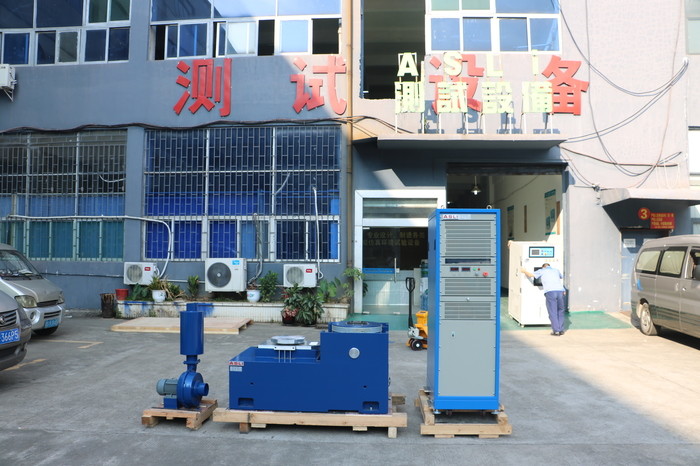

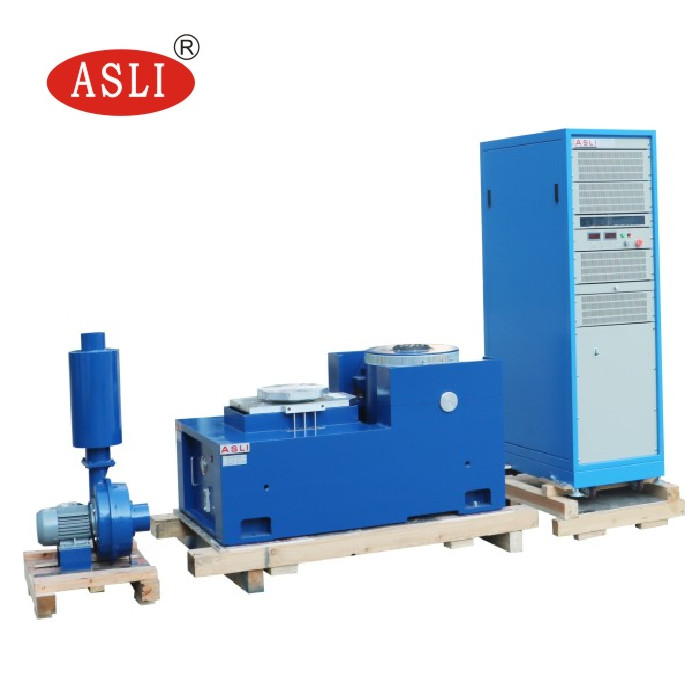

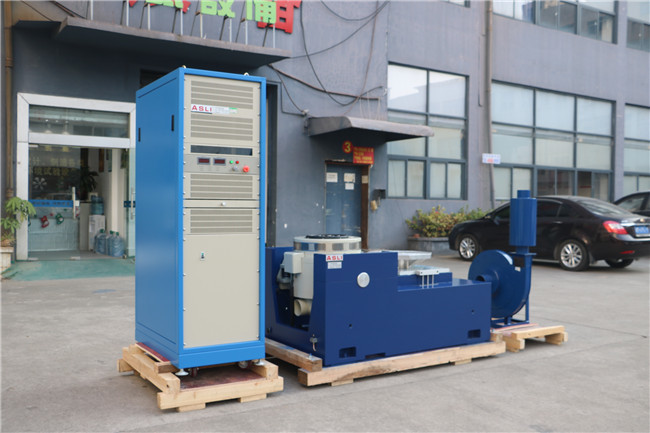

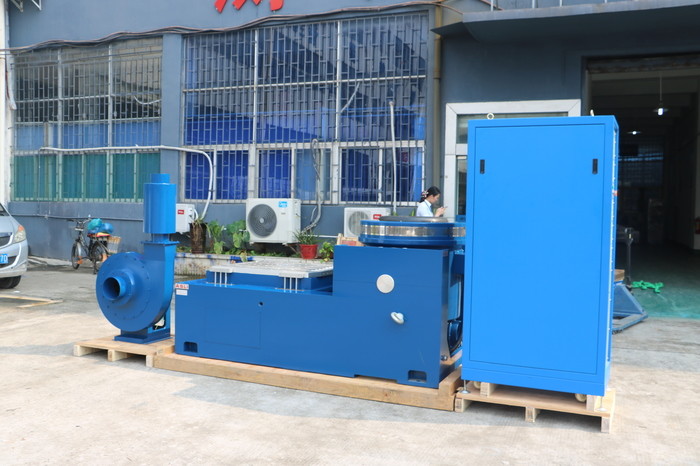

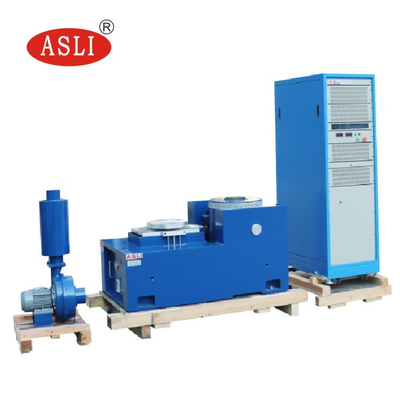

Ein komplettes Vibrationsprüfsystem besteht aus einem Shaker, einem Leistungsverstärker und einem Vibrationsmess-Steuerungssystem. Es entspricht den relevanten nationalen und internationalen Normen – einschließlich MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS und anderen – und bietet zuverlässige technische Unterstützung für die Produktqualitätsprüfung.
Produktdatenblatt herunterladen (PDF)
- Das flexible Aufhängungssystem und die geradlinige Führung bieten eine hohe Tragfähigkeit, hervorragende Führungseigenschaften und hohe Stabilität.
- Die zentrale Luftfeder bietet eine hohe statische Steifigkeit und eine niedrige dynamische Steifigkeit, was eine hohe Tragfähigkeit und herausragende dynamische Leistung gewährleistet.
- Schnelle Selbstdiagnose und Kettenüberwachung sorgen für hohe Sicherheit und Zuverlässigkeit.
- Die Luftfeder-Isolations- und Dämpfungsvorrichtung macht eine spezielle Fundamentierung überflüssig, reproduziert Vibrationswellenformen perfekt und reduziert die Vibrationsübertragung.
- Verfügbar mit verschiedenen horizontalen und vertikalen Erweiterungsplattformen.
- Kompatibel mit allen Arten von Vibrationscontrollern für einfache Bedienung.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenn-Geschwindigkeit (m/s) | Nenn-Hub (p-p) mm | Max. Zuladung (Kg) | Schwingspule (Kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |

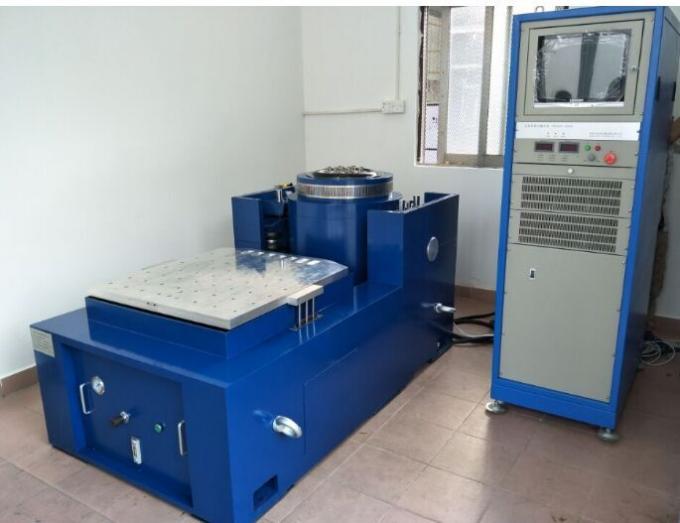

Die vertikale erweiterte Bank VT und die spezifizierten Klemmen sind präzisionsberechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung erzielt.
- Innerhalb einer kleinen Ladebank werden höhere Beschleunigung und Arbeitsfrequenz erreicht, was die Ladekapazität und Leistung der gesamten Maschinenbank verbessert.
- Die horizontale Bank und die Vibrationsbank sind ein integraler Typ mit perfekter Struktur und bieten Komfort bei Installation und Einstellung.
- Statikdruckschiene, V-Form, mit Kapazität für Neigungs- und Schräglastbeständigkeit.
- Eingebaute Ölpumpe mit guter Struktur und einfacher Bedienung.
Bitte zögern Sie nicht, Ihre Anfrage bezüglich des Luftkühlung Hochfrequenz Elektrodynamischer Shaker mit großer Schwingspule.
