Ausrüstung für Vibrationsprüfungen ES-6.pdf
Universelle Laborelektrodynamische Typenschwingungstester für Beschleunigungsschwingungstests
Elektromagnetische Vibrationstabelle wird in den Bereichen Verteidigung, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, Automobil, Haushaltsgeräte und anderen Branchen weit verbreitet.Diese Art von Geräten wird zur Früherkennung von Fehlern verwendet, simuliert den tatsächlichen Arbeitszustand und die Strukturfestigkeitstest, ist die Anwendung des Produkts breit, die Anwendungsschicht offensichtlich, der Testeffekt ist bemerkenswert und zuverlässig.,Schleusen, programmierbar, Frequenzmultiplikator, Logarithmus, maximale Beschleunigung, Amplitudenmodulation, Zeitsteuerung, Vollfunktionscomputersteuerung, einfache feste Beschleunigung/feste Amplitude.Ausrüstung durch kontinuierliches Versagen, die drei Monate lang getestet wurde, stabile Leistung, zuverlässige Qualität.
Technische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Die Maschinenbasis verwendet das hochwertige Material, installiert bequem, der Betrieb ist reibungslos, braucht nicht die Installation der, die Steuerungsschaltung Digitalisierung Steuerung und die Anzeigefrequenz,der PID passt die Funktion an, die Ausrüstungsarbeit stabiler und zuverlässiger macht, die Frequenz und den Betriebsweg mit fester Frequenz verschiebt,Anpassung an die unterschiedlichen Berufstests Anforderung zur Lösung der Störungen des starken elektromagnetischen Feldes an der Steuerung, und um die festgelegte Arbeitszeit zu verlängern, so daß das Prüfprodukt die genaue Prüfzeit erreicht.
technische Parameter des horizontalen Expanders:
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 bis 1000 5 bis 1200 5 bis 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 bis 800 5 bis 1000 5 bis 1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 bis 1000 5 bis 1500 5 bis 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5 bis 1000 5-1300 5 bis 1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5 bis 800 5-1100 5-1400 |
126 168 210 |
Prüfstand:
Die in Absatz 1 genannte Regelung gilt nicht für die Produktion von Kraftfahrzeugen.
UL 1642:2012 < Norm für Lithiumbatterien >
UL 2054: 2012 < Haushalts- und Gewerbebatterien>
UN38.3 ((2012)
IEC 62133-2:2017 < Sicherheitsanforderungen für tragbare versiegelte Sekundärzellen und aus ihnen hergestellte Batterien zur Verwendung in tragbaren Anwendungen - Teil 2: Lithiumsysteme>

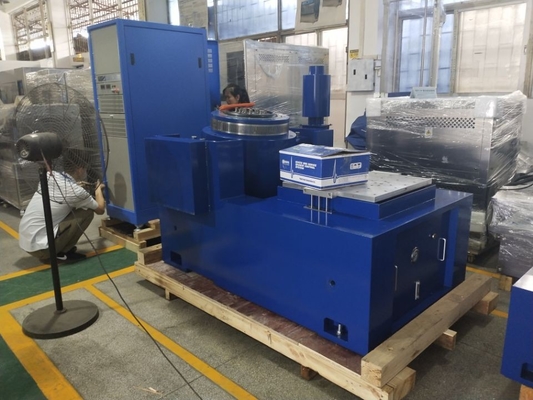

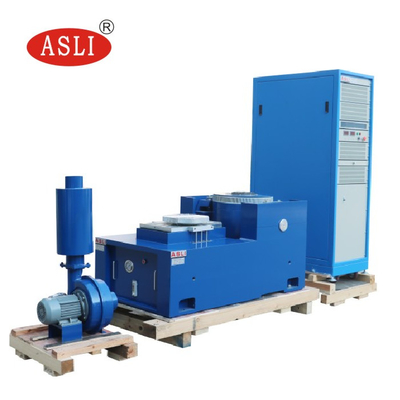

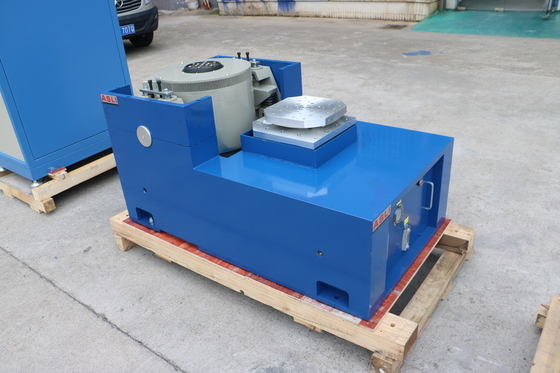

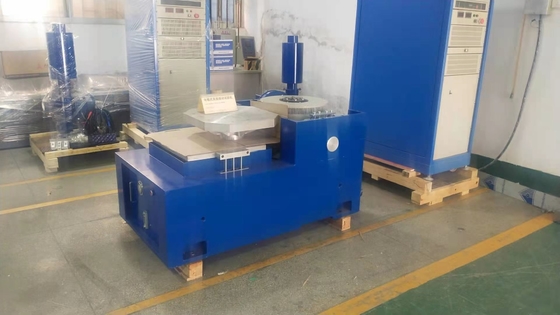

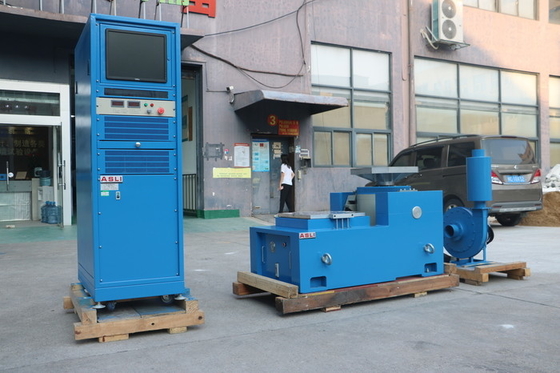

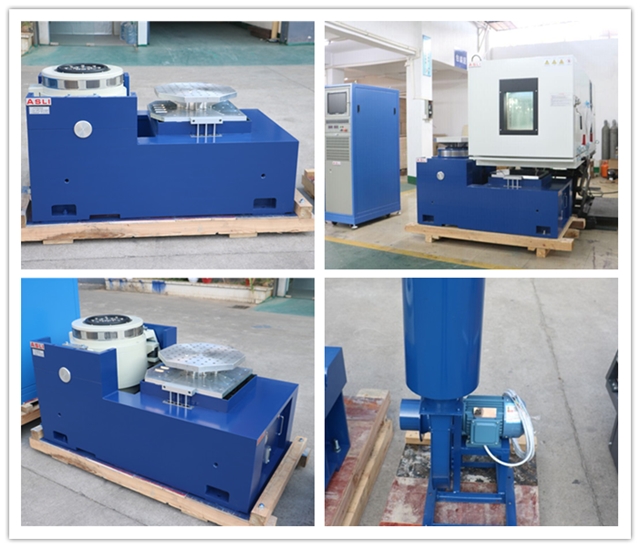

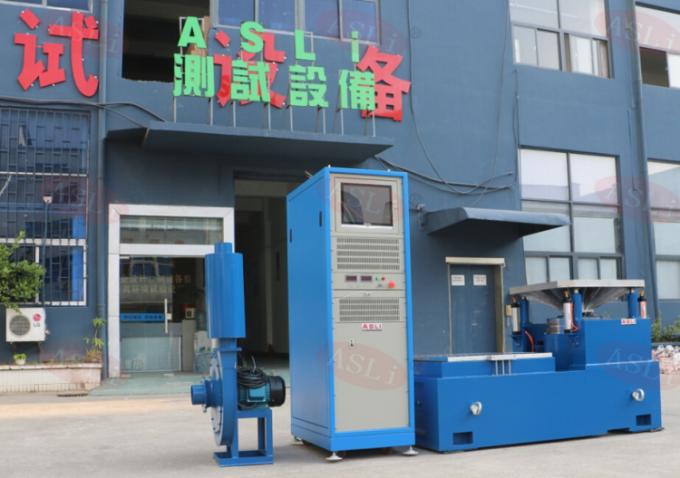

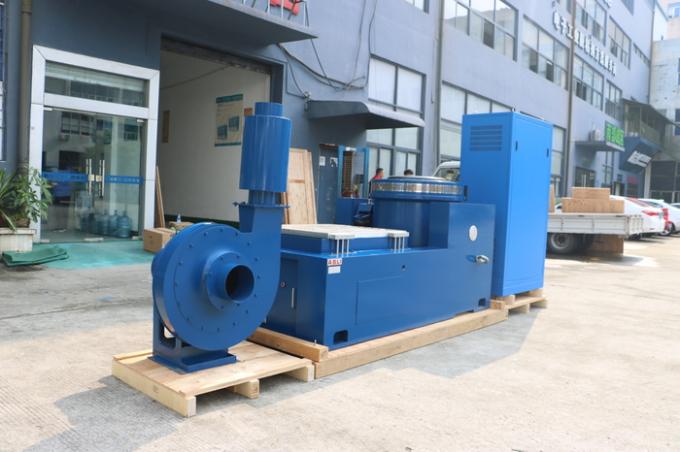

Bilder zur Referenz:
Wenn Sie Zweifel oder Bedürfnisse bezüglich des Universal Laboratory Electrodynamics Type Vibration Tester für beschleunigte Vibrationstests haben, zögern Sie bitte nicht, Ihre Anfrage zu senden.
