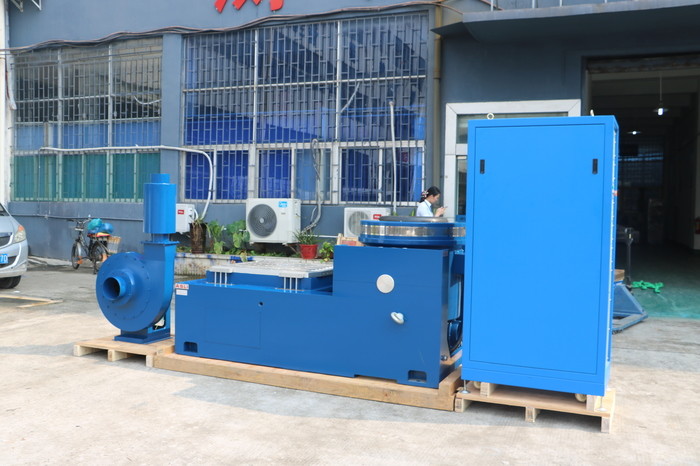

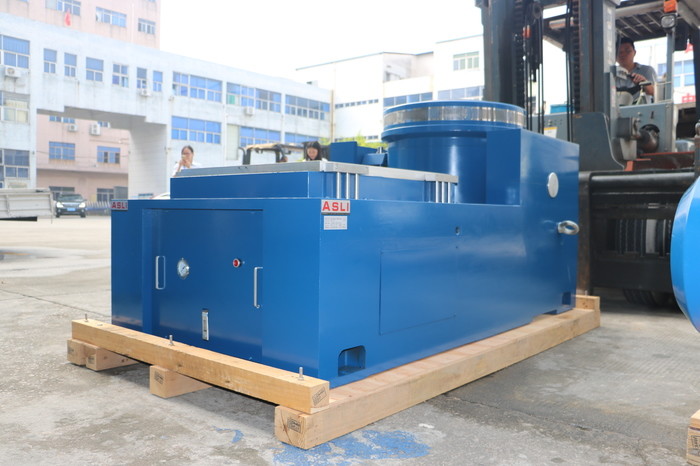

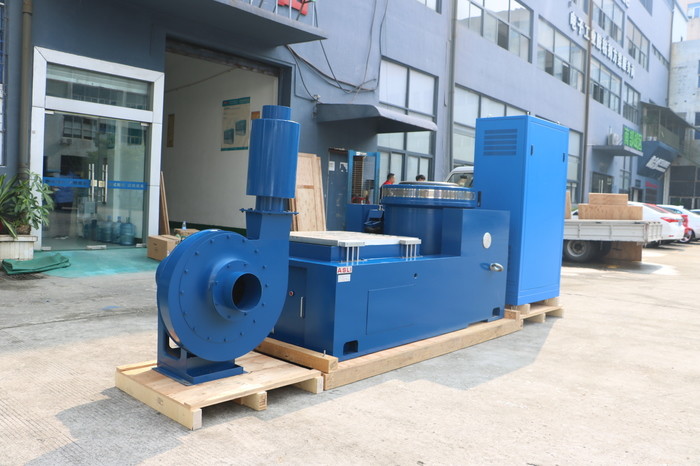

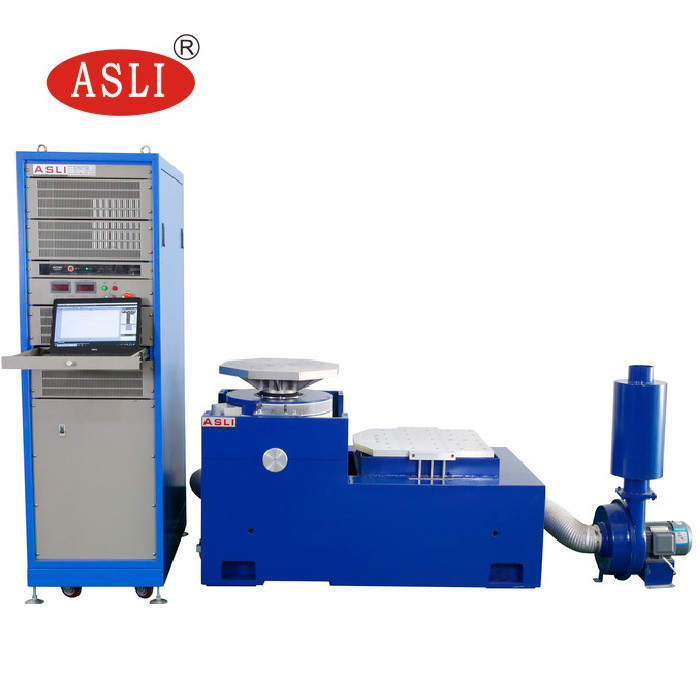

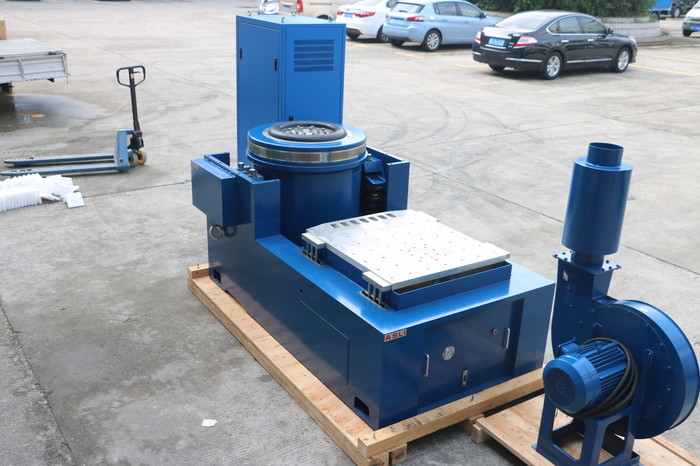

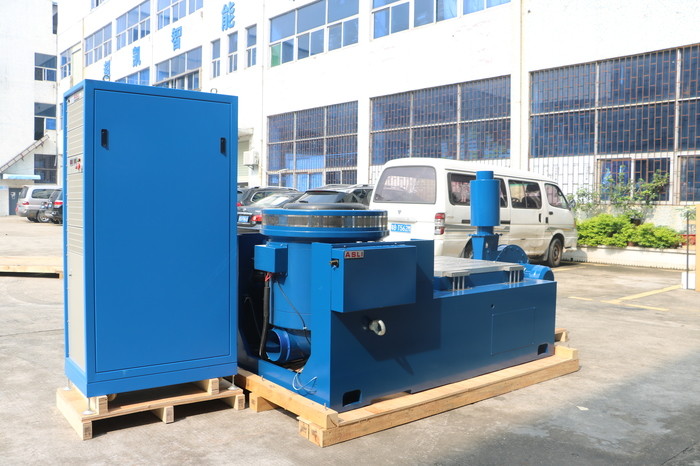

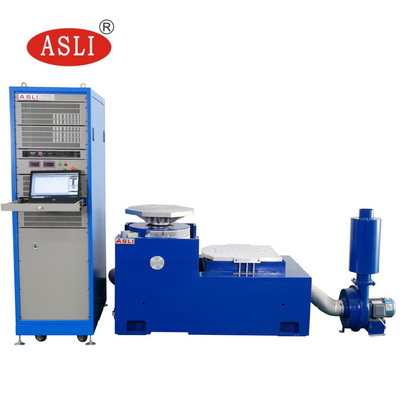

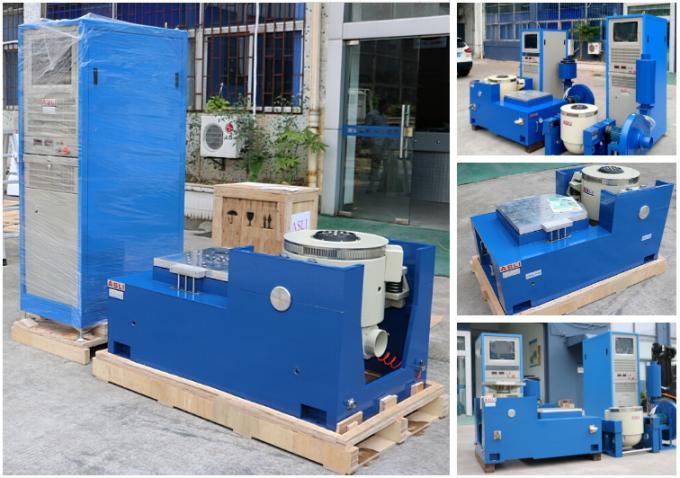

ES-10 Fahrzeugprüfung Hochfrequenz-horizontale Vibrationsprüfer mit vertikaler Ausdehner
Product Details
| Vibrationsrichtung: | Vertikal oder horizontal | Schwingungswelle: | Sinus und gelegentliches |
|---|---|---|---|
| Verlagerung: | mit einer Breite von 50 mm | Tischgröße: | 600*600 mm |
| Anwendung: | Automobilindustrie | Macht: | AC380V 3-Phase-5-Leitung |
| Hervorheben |
Erschütterungs-Prüfvorrichtung AC380V,Erschütterungs-Prüfvorrichtung mit vertikalem Expander,600x600mm Erschütterung Shaker Table |
||
Product Description
Der ES-10 ist ein Hochleistungs-Vibrationsprüfsystem, das für Automobil- und Industrieanwendungen entwickelt wurde. Er liefert präzise, zuverlässige Ergebnisse über mehrere Prüfmodi hinweg, mit einem robusten Design, das auch unter anspruchsvollen Bedingungen eine stabile Leistung gewährleistet.
Laden Sie das PDF für ES-10 Vibrationsprüfgeräte herunter (Spezifikationen & Details)
Unterstützt Sinus-, Zufalls-, Resonanzsuch- und -halte-, typische Stoß- und Straßensimulationsmodi für umfassende Prüf flexibilität.
Der zentrale Last-Airbag bietet hohe statische Steifigkeit, geringe dynamische Steifigkeit und hervorragende Leistung über verschiedene Amplituden hinweg.
Doppeltes Magnetdesign minimiert Flussleckagen und sorgt für ein gleichmäßiges Magnetfeld, was eine starke elektromagnetische Interferenzkontrolle für die Schaltung gewährleistet.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Beladung (Kg) | Bewegliche Spule (Kg) | Abmessung der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| Modell | Plattengröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Plattengröße |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
Neben Vibrationsprüfgeräten bieten wir ein umfassendes Portfolio an Prüfgeräten an:
- Temperatur-/Feuchtigkeits-Testreihen: Temperatur-Feuchtigkeits-Prüfkammer, begehbare Stabilitätskammer, thermische Schockprüfkammer, Temperatur-Feuchtigkeits-UV-Prüfkammer, Rampen-Temperaturkammer.
- Alterungs-Testreihen: Hochtemperatur-Ofen, Vakuumtrockenschrank, Luftzirkulations-Alterungsprüfkammer, Dampfalterungsprüfkammer, Ozonprüfkammer, Burn-in-Prüfgeräte.
- Wettersimulations-Testreihen: Regen-Sprühkammer, Staubkammer, Xenonlampen-Alterungskammer, UV-Beständigkeitskammer.
- Mechanische Testreihen: Vibrationsprüfmaschine, Fallprüfmaschine, Bump-Prüfmaschine, Beschleunigungs-Schockprüfgerät und mehr.
Für weitere Informationen über das Hochfrequenz-Vibrationsprüfgerät für die Automobilprüfung mit vertikalem Expander zögern Sie bitte nicht, Ihre Anfrage zu senden.
Product Highlights
Der Hochfrequenz-Vibrationstester ES-10 für Automobiltests bietet vertikale/horizontale Vibration, Sinus- und Zufallswellen, 51 mm Auslenkung und einen 600 x 600 mm großen Tisch. Verfügt über eine hohe Tragfähigkeit, Kollisionskontrolle und vertikale Erweiterungsoptionen für vielseitige, zuverlässige Leistung.
