Soem/ODM nahmen Schwingtisch-Testgerät für optische Instrumente an
Produktdetails
| Sinuskraft: | 3000N | Geschwindigkeit: | 1,6 m/s |
|---|---|---|---|
| Vibrationsrichtung: | Vertikal Horizontal | Anwendung: | Labor |
| Frequenz: | 3~3500 Hz | Leistung: | 380 V 3 Phasen |
| Hervorheben |
Soem-Schwingtisch-Testgerät,ODM-Schwingtisch-Testgerät,Testgerät der Erschütterungs-3500hz |
||
Produktbeschreibung

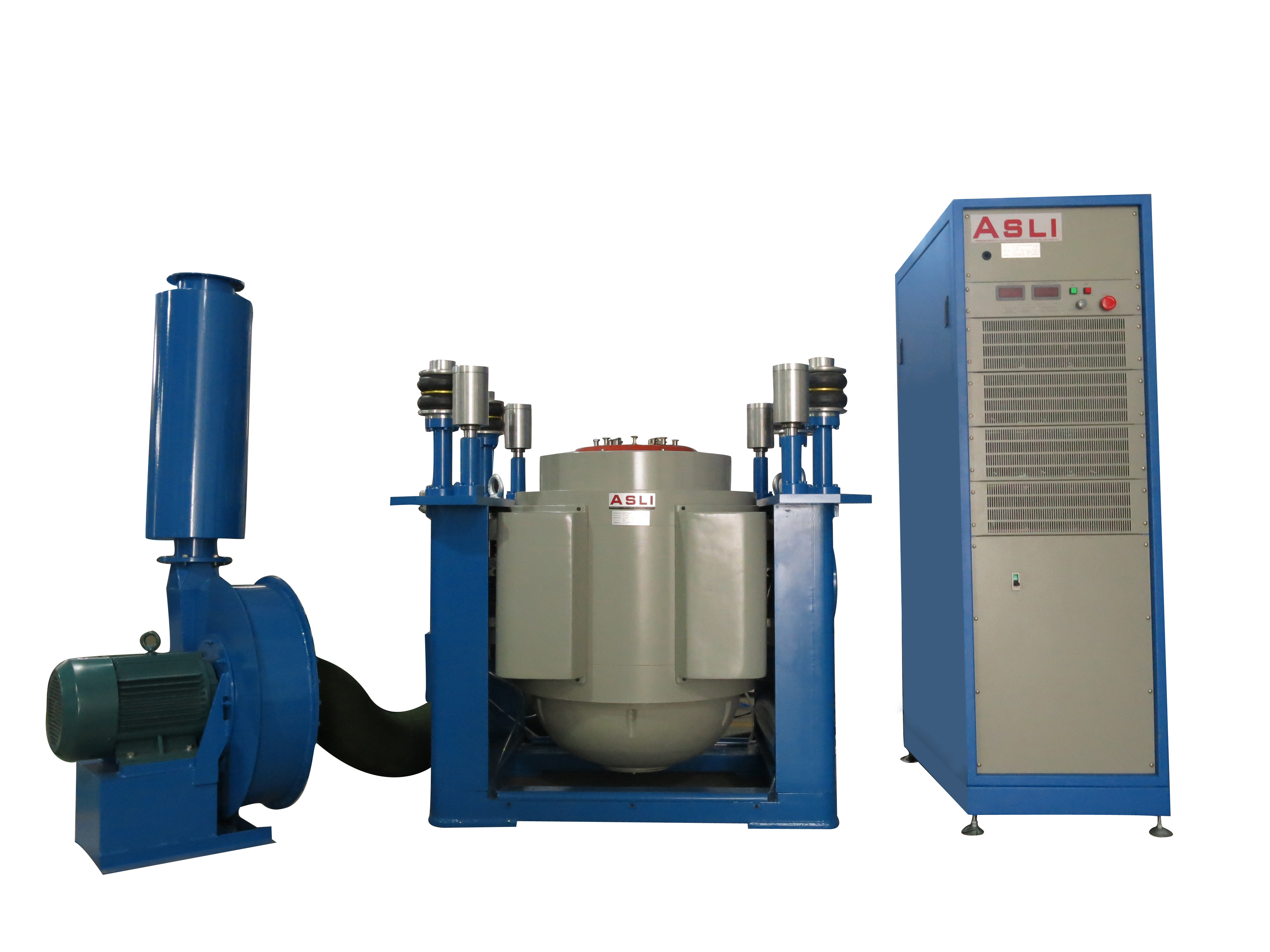

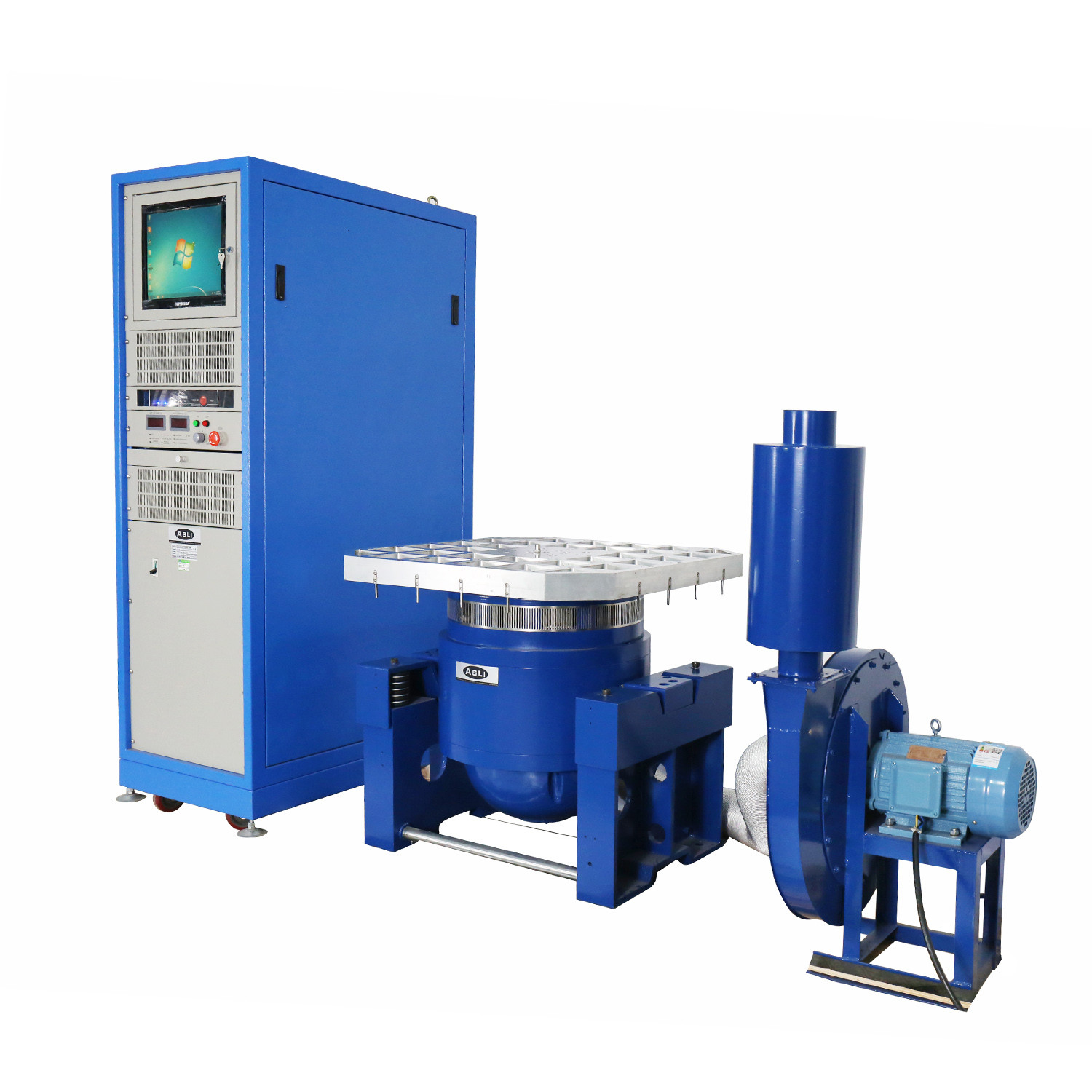

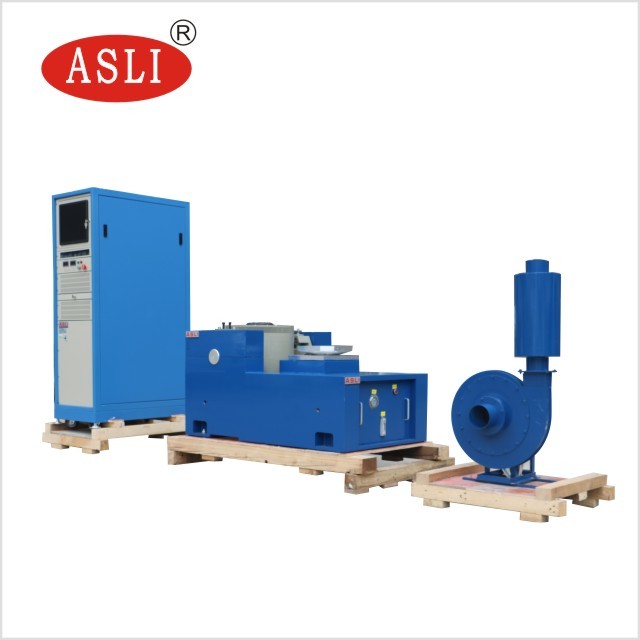

Dieses elektrodynamische Vibrationsprüfsystem ist für die Präzisionsprüfung von optischen Instrumenten und anderen empfindlichen Geräten konzipiert. Es liefert zuverlässige Sinus-, Zufalls- und Schockvibrationsprüfungen über einen breiten Frequenzbereich und erfüllt die Standards MIL-Std-810F und MIL-Std-810G für Laboranwendungen.
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreissystem, geringe magnetische Flussleckage, kompakte Struktur und rationales Design.
- Rockerarm-Rollengleitlager gerade und importorientierte Verbundkörper-Steifigkeitsorientierung, exzentrische Lastkapazität.
- Trunnion-Isolationsfundament für den Hormongebrauch, bequeme Installation und Mobilität.
- Fortschrittliche Technologie des Bewegungssystems zur Gewährleistung hoher Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign und verbesserter Kühleffekt.
- Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, Erhöhung der Vibrationsplattentragfähigkeit, Verbesserung der Niederfrequenzleistung.
- Nennkraft: Sinuskraft 3000N; Zufallskraft 3000N; Schockkraft 6000N
- Frequenzbereich: 3Hz bis 3500Hz — feste Frequenz, Hin- und Herlauf, Sinus, Zufall, Schock
- Sweep-Frequenz-Modus: Linear, logarithmisch, Hin- und Herlauf, feste Frequenz
- Sweep-Frequenz-Zeiten: 1 bis 32767
- Sweep-Frequenz-Zeit: Feste Frequenz / Einzel 1–3600 Min.; Sweep-Frequenzkurven können angezeigt werden
- Max. Beschleunigung: 1000 m/s² (unbelastet)
- Max. Geschwindigkeit: 1,6 m/s
- Max. Verschiebung: 25 mm p-p (unbelastet), Doppelspitze
- Aufprallverschiebung: 25 mm
- Gewicht der Schwingspule: 3,5 kg
- Vibrationsrichtungen: Vertikal
- Vibrationswelle: Sinus, Zufall, Schock
- Durchmesser der Schwingspule: Φ150 mm
- Abmessungen des Vibrationssystems: B750 × H599 × T680 mm
- Gewicht des Vibrationssystems: 490 kg
Wir sind ein Hersteller von elektrodynamischen Hochfrequenz-Vibrations-Shaker-Serienprodukten. Unsere Systeme verwenden fortschrittliche moderne Technologien, darunter "Doppel-Magnetkreissystem", "selbstgenerierende Skelett-Aktionskreise", "Luftunterstützung", "Rollengleitlager und lineare Führung" und "Trunnion-Isolierung". Diese Systeme können X-, Y-, Z-dreiachsige Sinusvibrationsprüfungen und Breitband-Zufallsvibrationsprüfungen sowie klassische (Halb-Sinus, Trapez-, Sägezahnwelle) Impuls- und Schockantwortspektralprüfungen durchführen.
Diese Produkte werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennverschiebung (p-p) mm | Max. Last (kg) | Schwingspule (kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Die Doppel-Magnetkreissystem sorgt für hohe Magnetfeldstärke und reduziert Flussleckagen. Eine spezielle Entmagnetisierungsstruktur kann die Flussleckage auf unter 1 mT reduzieren.
- U-förmige Feder, Rollen und Linearlager bieten starke Widerstandsfähigkeit gegen Ablenkungslasten.
- Luftfedern werden zur Vibrationsisolierung verwendet. Das Vibrationssystem arbeitet auch bei schwerer Last stabil — kein spezielles Fundament ist erforderlich.
- Schutzvorrichtungen sind für Übertemperatur, Überlast, Überstrom, Überspannung und Überverschiebung des Vibrationstesters vorhanden. Schutzvorrichtungen für das Stromnetz umfassen Überspannung, Unterspannung und Phasenausfall. Der Antriebsschutz umfasst Stromlimitierung, Sanftanlauf, Übertemperatur, Kurzschlussstrom und Modul-Fehlerschutz.
- Kann Sinus-, Zufalls- und Stoßumweltprüfungen durchführen.
- Dieses System hat minimale Anforderungen an Spannungsschwankungen — ≤±10% ist akzeptabel.
- Dieses System hat minimale Anforderungen an den Erdungswiderstand — ≤4Ω ist akzeptabel.
- Hohe Zuverlässigkeit, besonders geeignet für Langzeitbetrieb.
- Innerhalb einer kleinen Ladebank, um höhere Beschleunigung und Arbeitsfrequenz zu erreichen, wodurch die Ladekapazität und Leistung der gesamten Maschinenbank verbessert wird.

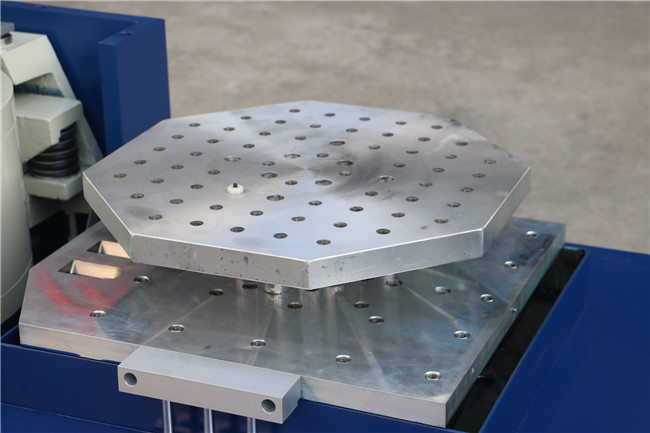

- Horizontale Bank und Vibrationsbank sind integraler Typ, mit perfekter Struktur und bequem zu installieren und einzustellen.
- Statische Druckspur, V-Form, mit Kapazität für Neigungs- und Bias-Lastwiderstand. Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
Die vertikale Erweitungsbank VT und die spezifizierten Klemmen sind präzise berechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung gemäß perfekter Struktur, hochwertigem Material und Verarbeitung erzielt.
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Bankgröße |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Runde Bank) | 220 | 350 | Φ1200 |
Wenn Sie Fragen zum elektrodynamischen Hochfrequenz-Maschinenprüfgerät für Vibrationermüdung haben, zögern Sie bitte nicht, uns zu kontaktieren.
