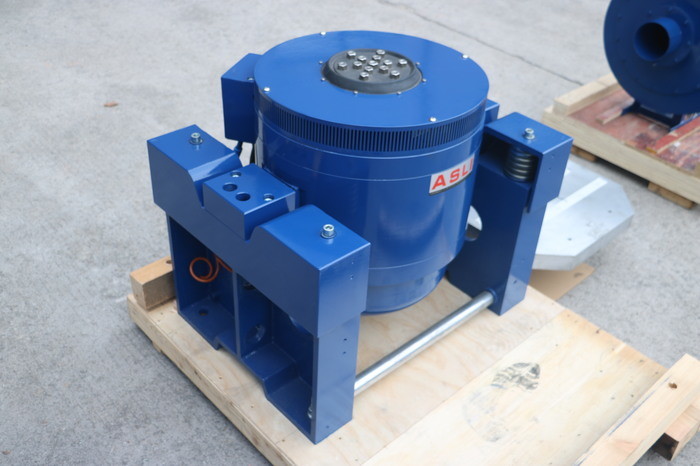

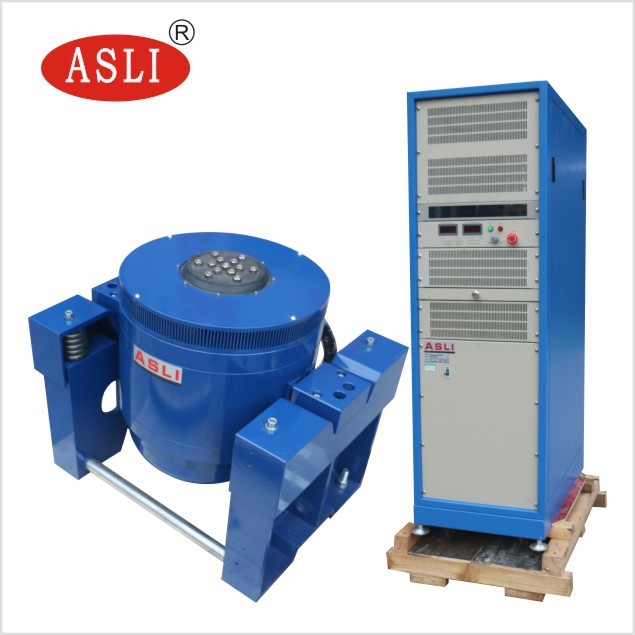

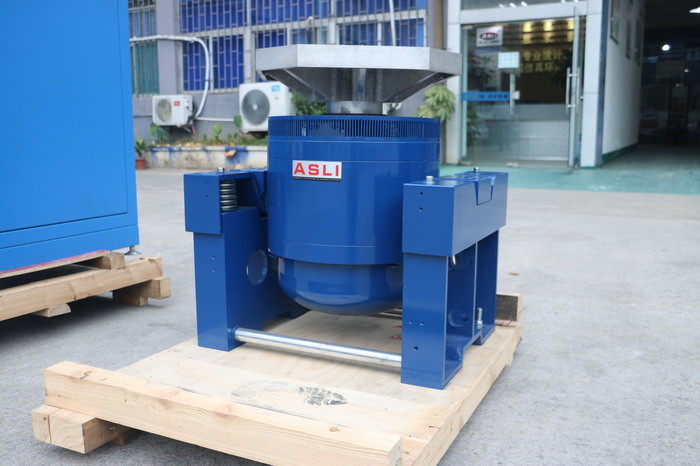

JIS D1601 Labor-Vibrationsprüfsystem 380V für Autoteile

Wir sind ein Hersteller von elektrodynamischen Hochfrequenz-Vibrationstestern / Hochfrequenz-Vibrationsermüdungsprüfgeräten. Unsere Systeme verwenden fortschrittliche moderne Technologien, einschließlich einer Doppelmagnetkreisschaltung, selbstgenerierender Skelett-Aktionskreise, luftgestützter Lagerung, Rollenlager und Linearführungen sowie Schwingungsisolierung. Diese Systeme können Sinusvibrationstests in X-, Y- und Z-Achsen sowie Breitband-Zufallsvibrationstests sowie klassische Impulstests (Halbsinus, Trapez, Sägezahn) und Schockantwortspektren durchführen.

Diese Produkte werden in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Haushaltsgeräte und anderen Bereichen weit verbreitet eingesetzt.

1. Gut konstruierter dynamischer Kreis-Skelett, mit höherer axialer Resonanzfrequenz.
2. Zwei-Magnetkreissystem mit geringer magnetischer Flussleckage, kompakte und rationale Struktur.
3. Rocker-Stangen-Rollenlager mit gerader und importorientierter Verbundkörper-Steifigkeitsausrichtung, die eine ausgezeichnete exzentrische Lastkapazität bieten.
4. Schwingungsisolationsfundament, das für den Hormongebrauch bestimmt ist, mit bequemer mobiler Installation.
5. Fortschrittliches bewegliches System sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
6. Neues Kanaldesign verbessert den Kühleffekt.
7. Statische und dynamische Steifigkeit des Lager-Kleinballons erhöht die Kapazität des Vibrationstisches und verbessert die Tieffrequenzleistung.

1. Nennkraft: Sinuskraft 3000N; Zufallskraft 3000N; Schockkraft 6000N
2. Frequenzbereich: 3Hz bis 3500Hz; Feste Frequenz, Hin- und Herlauf, Sinus, Zufall, Schock
3. Frequenzlaufmodus: Linear, logarithmisch, Hin- und Herlauf, feste Frequenz
4. Frequenzlaufzeiten: 1 bis 32767
5. Frequenzlaufzeit: Feste Frequenz / Einzel 1–3600 Min.; Frequenzkurven können angezeigt werden
6. Max. Beschleunigung: 1000 m/s² (unbelastet)
7. Max. Geschwindigkeit: 1,6 m/s
8. Max. Weg: 25 mm p-p (unbelastet), Doppelspitze
9. Stoßweg: 25 mm
10. Gewicht der Schwingspule: 3,5 kg
11. Vibrationsrichtungen: Vertikal
12. Vibrationswelle: Sinus, Zufall, Schock
13. Durchmesser der Schwingspule: Φ150 mm
14. Abmessungen des Vibrationssystems: B750 × H599 × T680 mm
15. Gewicht des Vibrationssystems: 490 kg

1. Die Doppelmagnetkreisschaltung sorgt für eine hohe Magnetfeldstärke und reduziert die Flussleckage. Eine spezielle Entmagnetisierungsstruktur kann die Flussleckage auf unter 1 mT reduzieren.
2. U-förmige Feder, Rollen und Linearlager bieten eine starke Beständigkeit gegen Biegebelastungen.
3. Luftfedern werden zur Schwingungsisolierung verwendet. Das Vibrationssystem arbeitet auch bei schwerer Last stabil und erfordert kein spezielles Fundament.
4. Schutzvorrichtungen sind für Übertemperatur, Überlastung, Überstrom, Überspannung und Überhub des Vibrationstesters vorgesehen. Schutzvorrichtungen für das Stromnetz umfassen Überspannung, Unterspannung und Phasenausfall. Der Antriebsschutz umfasst Strombegrenzung, Sanftanlauf, Übertemperatur, Kurzschlussstrom und Modul-Fehlerschutz.
5. Kann Sinus-, Zufalls- und Umwelttests durchführen.
6. Dieses System hat minimale Anforderungen an Spannungsschwankungen — ≤±10% sind akzeptabel.
7. Dieses System hat minimale Anforderungen an den Erdungswiderstand — ≤4Ω sind akzeptabel.
8. Hohe Zuverlässigkeit, besonders geeignet für Langzeitbetrieb.

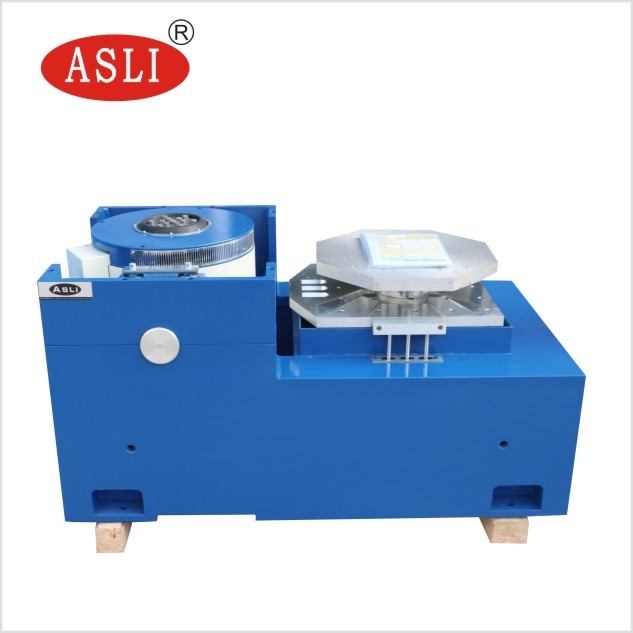

1. Statikdruckschiene, V-förmig, mit Kapazität für Neigungs- und Schrägbelastungsbeständigkeit. Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
2. Technische Parameter des horizontalen Expanders
3. Modell

Modell

Antwort: Ein elektrodynamischer Vibrationsshaker ist ein Prüfsystem, das verwendet wird, um Vibrationsbedingungen zu simulieren, denen Produkte während des Transports, des Betriebs oder des Service ausgesetzt sein können. Es wird häufig für Zuverlässigkeits-, Haltbarkeits- und Qualifikationsprüfungen eingesetzt.

F2: Welche Produkte können getestet werden?
Antwort: Es kann für elektronische Komponenten, Automobilteile, Batterien, Luft- und Raumfahrtkomponenten, Elektroprodukte, Verpackungen, Kommunikationsgeräte und andere Produkte, die Vibrationstests erfordern, verwendet werden.

F3: Welche Vibrationstests kann der Shaker durchführen?
Antwort: Abhängig von der Systemkonfiguration kann er Sinusvibrationen, Zufallsvibrationen, Stoßprüfungen, Resonanzsuche, Frequenzlauf und andere programmierbare Vibrationstests durchführen.

F4: Was ist die maximale Prüffrequenz?
Antwort: Die maximale Frequenz hängt vom Modell und der Konfiguration ab. Verschiedene Shaker-Modelle sind für unterschiedliche Frequenzanforderungen erhältlich. Bitte geben Sie Ihren benötigten Frequenzbereich an, damit wir ein geeignetes Modell empfehlen können.

F5: Wie wähle ich das richtige Shaker-Modell aus?
Antwort: Die wichtigsten Faktoren sind:

Maximales Probengewicht
Probengrößen

• Erforderliche Vibrationsrichtung
• Frequenzbereich
• Maximale Beschleunigung
• Weg
• Erforderlicher Vibrationsprüfstandard
• Basierend auf diesen Parametern können wir ein geeignetes Shaker-System empfehlen.
• F6: Kann der Shaker sowohl vertikale als auch horizontale Vibrationen durchführen?

Antwort: Ja. Je nach Konfiguration kann das System mit einer vertikalen Prüfanordnung, einer horizontalen Prüfanordnung oder beidem geliefert werden.

F7: Kann er Zufallsvibrationstests durchführen?
Antwort: Ja. Ein geeigneter Vibrationscontroller kann für Zufallsvibrationstests konfiguriert werden, einschließlich PSD-basierter Testprofile.

F8: Kann er Stoßprüfungen durchführen?
Antwort: Ja, vorausgesetzt, das ausgewählte Shaker-System verfügt über ausreichende Kraft-, Weg- und Beschleunigungskapazität für das erforderliche Stoßprofil.

Ein elektrodynamischer Vibrationsshaker bietet mehrere Vorteile für Hochfrequenz-Vibrationstests:
Breiter Frequenzbereich: Geeignet für Tief- und Hochfrequenz-Vibrationstests, insbesondere für elektronische und automobiltechnische Komponenten.

Hohe Regelgenauigkeit: Frequenz, Beschleunigung, Weg, Geschwindigkeit und Testdauer können präzise gesteuert werden.

• Schnelle Reaktion: Das elektrodynamische Antriebssystem reagiert schnell auf Steuersignale und eignet sich daher für Frequenzlauf-Vibrationstests.
• Stabile Vibrationsausgabe: Die Regelung mit geschlossenem Regelkreis hilft, während des Tests stabile Vibrationspegel aufrechtzuerhalten.
• Programmierbare Tests: Testparameter wie Frequenzbereich, Laufgeschwindigkeit, Beschleunigung und Anzahl der Zyklen können automatisch programmiert werden.
• Geeignet für Hochfrequenztests: Besonders geeignet für PCB/PCBA, Automobilelektronik, Sensoren, Steckverbinder, Batterien und andere elektronische Komponenten.
• Hohe Automatisierung: Testprogramme können gespeichert und automatisch ausgeführt werden, was die Testeffizienz und Wiederholbarkeit verbessert.
