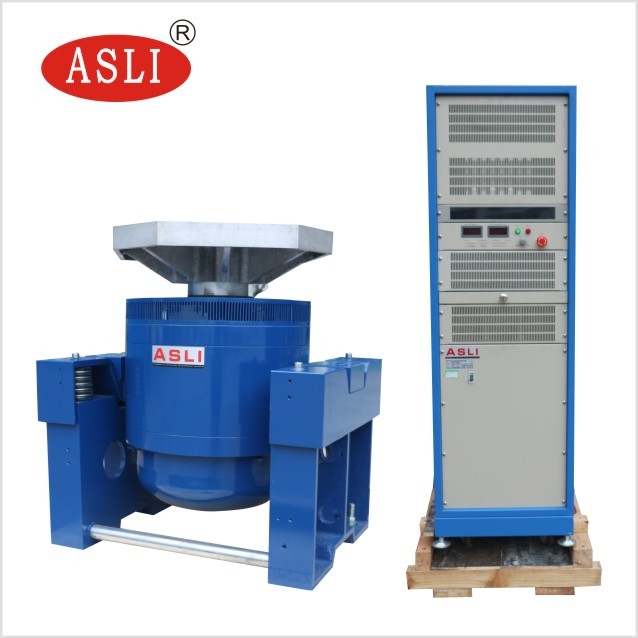

Gelegentliche Erschütterungs-Test-Maschine für Kondensatoren und Automobilanwendung
Produktdetails
| Sinuskraft: | 20000N | Frequenzbereich: | 3hz zu 2500hz |
|---|---|---|---|
| Geschwindigkeit: | 1,8 m/s | Direkt: | X,Y,Z |
| bewegendes Umwickeln: | 30kg | Laden: | 300 kg |
| Hervorheben |
Test-Maschine der Erschütterungs-2500hz,Test-Maschine der Erschütterungs-20000N,Kondensator-Erschütterungs-Prüfstand |
||
Produktbeschreibung
Die ES-Reihe Random Vibration Test Machine ist ein leistungsstarkes elektrodynamisches Vibrationsprüfsystem für Kondensatoren, Automobilkomponenten und andere Präzisionsanwendungen.Es liefert zuverlässige Sinus- und Breitband-Zufallsvibrationsprüfung über X, Y und Z-Achsen.
Mit über 28 Jahren Erfahrung ist ASLi ein langjähriger Hersteller, der sich auf Simulations-Umgebungstestgeräte, mechanische Vibrationen und Stoßprüfmaschinen spezialisiert hat.Unser ES-20 Digital Electrodynamics Typ Vibration Tester und High Frequency Vibration Test Machine sind Star Produkte, die CE-Zertifizierung erhalten haben.
Verpackung:Zuerst PP-Film, dann 10 mm Schaumstoff zwischen Maschine und Gehäuse, mit einem Standard-Export-Kontrastergehäuse auf der Außenseite.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3'3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3'3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3'3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3'3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3'3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3'2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Ein gut konzipiertes dynamisches Kreis-Skelett mit einer höheren axalen Resonanzfrequenz.
- Das Zwei-Magnet-Schaltkreis-Design sorgt für ein geringes Magnetflussleckage, eine kompakte Struktur und ein rationales Layout.
- Rocker-Rollenlager mit gerader und importierungsorientierter Verbundkörpersteifigkeit für eine ausgezeichnete exzentrische Belastbarkeit.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Das fortschrittliche Bewegungssystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Statische und dynamische Steifheit des Lagers mit einem kleinen Balloneneffekt, was die Vibrationskapazität erhöht und die Niederfrequenzleistung verbessert.
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5'1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5'1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5'800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5'1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 | 5'800 5'1100 5'1400 | 126 168 210 |
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Runde Bank) | 220 | 350 | Φ1200 |
Die ES-20 Digital Electrodynamics Type Vibration Tester und High Frequency Vibration Test Machine-Serie verwenden fortschrittliche Technologien, einschließlich einer doppelmagnetischen Schaltkreisstruktur,Selbstgenerierte Skelett-AktionskreiseDiese Systeme können X-, Y- und Z-Dreiachsen-Sinusvibrationsprüfungen und Breitband-Zufallsvibrationsprüfungen durchführen.sowie klassische Pulsprüfungen (Half-Sine, trapezförmige, Sägezahnwelle) und Stoßreaktionsspektrumsprüfungen.
Diese Produkte werden in den Bereichen Verteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte und Haushaltsgeräte weit verbreitet.
Wenn Sie Fragen zu unseren vertikalen und horizontalen Vibrationsprüfern haben, können Sie uns gerne kontaktieren.
Produkt-Highlights
Die Zufallsvibrationstestmaschine ES-20 liefert eine Sinuskraft von 20.000 N, einen Bereich von 3 bis 2.500 Hz, eine Last von 300 kg und X/Y/Z-Achsentests für Kondensatoren und den Einsatz in der Automobilindustrie. CE-zertifiziert, 28 Jahre Hersteller, Export von Sperrholzverpackungen.
ES-3 Elektrodynamische Vibrationsprüfmaschine zur Vibrationsprüfung von Li-Ionen-Batteriemodule
Die elektrodynamische Vibrationsprüfmaschine ES-3 erfüllt UN38.3, IEC62133, MIL-STD-810G für Li-Ionen-Batteriemodule. Mit dreiachsiger X-, Y- und Z-Vibration, maximaler Belastung 750 kg, anpassbarer Kraft und Tischgröße, langlebig und effizient.
Erschütterungs-Messgeräte IEC62133 6KN Labor
IEC62133 6KN Vibrationstester mit 600x600mm Gleittisch, Z-Achse, 12kg beweglicher Spule. Unterstützt Sinus-, Zufalls- und Schocktests (Halbsinus, Trapez, Sägezahn). Erfüllt UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5. Ideal für Batterie-, Elektronik- und Verteidigungslabore.
Erschütterungs-Prüfungs-System 380V JIS D1601 Laborfür Autoteile
JIS D1601-konformes elektrodynamisches 3000N-Vibrationssystem für Autoteile. Verfügt über eine Frequenz von 3–3500 Hz, eine Beschleunigung von 100 g, einen Hub von 25 mm und eine Stromversorgung von 380 V. Doppelter Magnetkreis sorgt für Langlebigkeit. CE-geprüft, kundenspezifische Optionen verfügbar.
Testgerät des Schwingtisch-3KN, elektromagnetischer Schüttel-Apparat SGS
3KN 3-Achsen-Elektromagnetischer Vibrationstisch zum Testen von Lithiumbatterien, 5~3500 Hz, 500*500 mm. SGS-zertifiziert, langlebig, effizient, mit anpassbaren Plattformen und stabiler Leistung.
