2000kg. F-Erschütterungs-Erschütterungs-Maschine, 1.6m/S elektrodynamischer Shaker Systems
Product Details
| Ohne Kraft: | 20000N | Geschwindigkeit: | 10,6 m/s |
|---|---|---|---|
| Vibrationsrichtung: | Vertikal | Beschleunigung: | 100g |
| Häufigkeit: | 3 bis 3000 Hz | Leistung: | 380v 3-Phase |
| Verlagerung: | mit einer Breite von 50 mm | bewegliche Spule: | 320nm |
| Hervorheben |
Erschütterungsmaschine der Erschütterung 2000kg.f,Erschütterungsmaschine der Erschütterung 1.6m/s,elektrodynamische Systeme des Schüttels-Apparat 1.6m/s |
||
Product Description
Erstklassige Automotive-Vibrationstestsysteme, die entwickelt wurden, um dynamische Bedingungen im Betriebs- und Feldumfeld zu simulieren. Dieses elektrodynamische Shaker-System mit 2000 kgf liefert zuverlässige Hochfrequenz-Vibrationstests für eine breite Palette industrieller Anwendungen.
Vibrationstests sind ein Prozess, der die Pegel und Muster von Vibrationssignalen innerhalb einer Komponente, Maschine oder Struktur überwacht, um anormale Vibrationsereignisse zu erkennen und den Gesamtzustand des Prüfobjekts zu bewerten.
Wir sind ein Hersteller von heiß verkauften elektromagnetischen Drei-Achsen-Vibrationstischen und Vibrationsschock-Labortestern. Unsere Systeme verwenden fortschrittliche moderne Technologien, darunter eine Doppelmagnetkreisschaltung, selbstgenerierende Skelett-Action-Kreise, Luftunterstützung, Rollenlager und lineare Führung sowie Trunnion-Isolierung. Diese Technologien ermöglichen die Durchführung von Sinus-Vibrationstests auf den X-, Y- und Z-Achsen sowie Breitband-Zufallsvibrationstests, klassische Impulstests (Halbsinus, Trapez, Sägezahn) und Schockantwortspektraltests.
Diese Produkte werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design mit geringer magnetischer Flussleckage, kompakter Struktur und rationaler Anordnung.
- Rocker-Stangen-Rollenlager mit gerader und importorientierter Verbundkörper-Steifigkeitsausrichtung, die eine ausgezeichnete Kapazität für exzentrische Lasten bieten.
- Trunnion-Isolationsfundament für den Hormongebrauch, mit bequemer mobiler Installation.
- Fortschrittliches bewegliches System sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagerkleinballs erhöhen die Kapazität des Vibrationstisches und verbessern die Tieffrequenzleistung.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenn-Geschwindigkeit (m/s) | Nenn-Hub (p-p) mm | Max. Belastung (Kg) | Bewegliche Spule (Kg) | Abmessungen der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- Innerhalb einer kleinen Lastbank werden höhere Beschleunigung und Arbeitsfrequenz erreicht, was die Ladekapazität und Leistung der gesamten Maschinenbank verbessert.

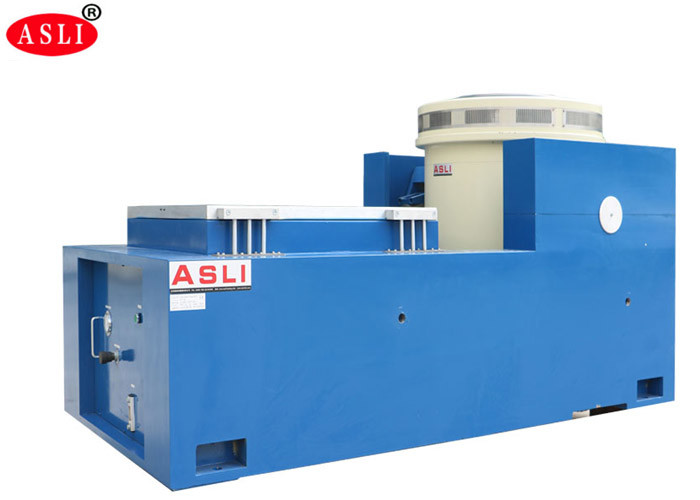

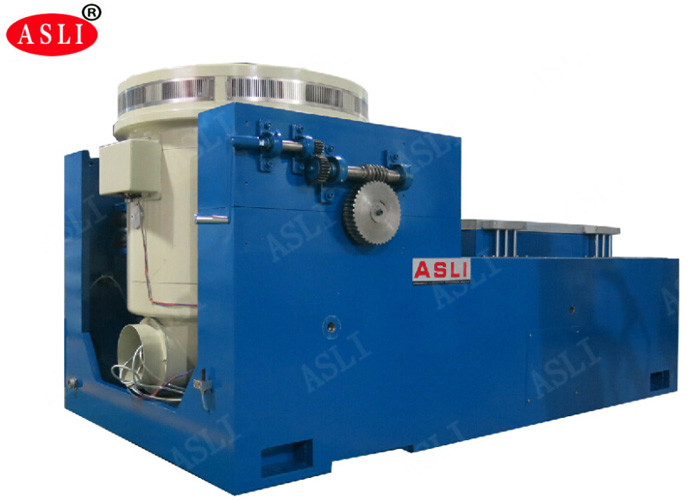

- Die horizontale Bank und die Vibrationsbank sind ein integraler Typ mit perfekter Struktur und bieten Komfort bei Installation und Einstellung.
- Statische Druckschiene, V-förmiges Design, mit Kapazität für Neigungs- und Bias-Lastwiderstand.
- Eingebaute Ölpumpe mit guter Struktur und einfacher Bedienung.
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
Die vertikale VT-Erweiterungsbank und die spezifizierten Klemmen sind präzise berechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung erzielt, basierend auf einer perfekten Struktur, hochwertigem Material und überlegener Verarbeitung.
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Bankgröße |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Runde Bank) | 220 | 350 | Ø1200 |
Für weitere Informationen zu unserenErstklassige Automotive-Vibrationstestsystemedie entwickelt wurden, um dynamische Bedingungen im Betriebs- und Feldumfeld zu simulieren,kontaktieren Sie uns bitte!
