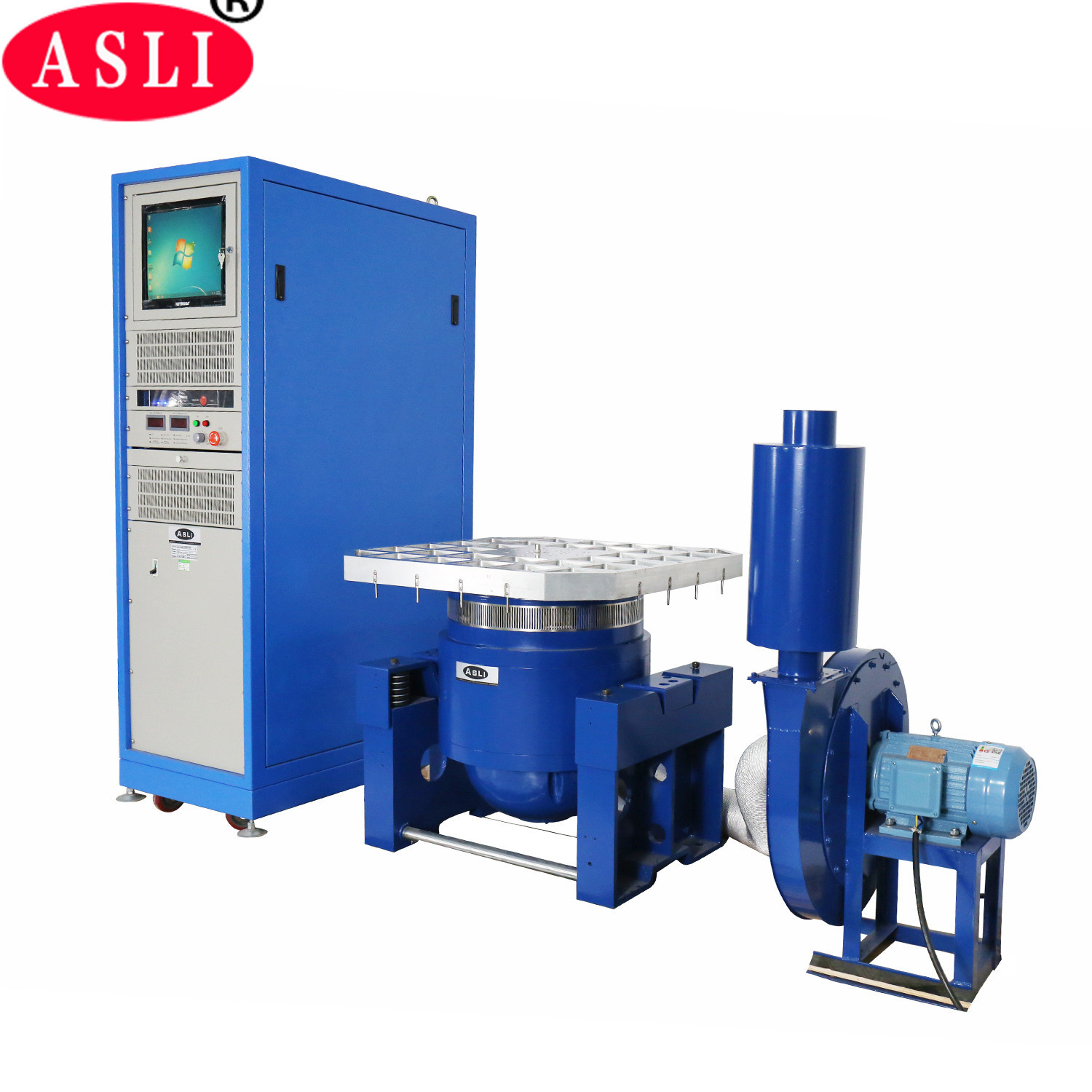

Erschütterungs-Testgerät JESD 22-B103B vertikales elektrodynamisches
Product Details
| Schlagkraft: | 1200 N | Vibrationsrichtung: | veritical horizontaler Erschütterungstest |
|---|---|---|---|
| Standard: | ISTA-Standard | Anwendung: | Verpackung |
| Verlagerung: | 25 mm | Beschleunigung: | 100 g |
| Hervorheben |
Erschütterungs-Testgerät JESD 22-B103B,Vertikales elektrodynamisches Erschütterungs-Testgerät,JESD 22-B103B Elektrodynamischer Erschütterungs-Schüttel-Apparat |
||
Product Description

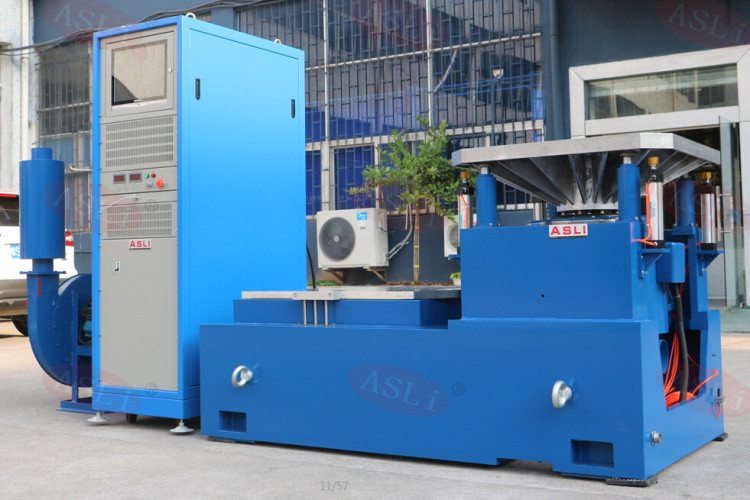

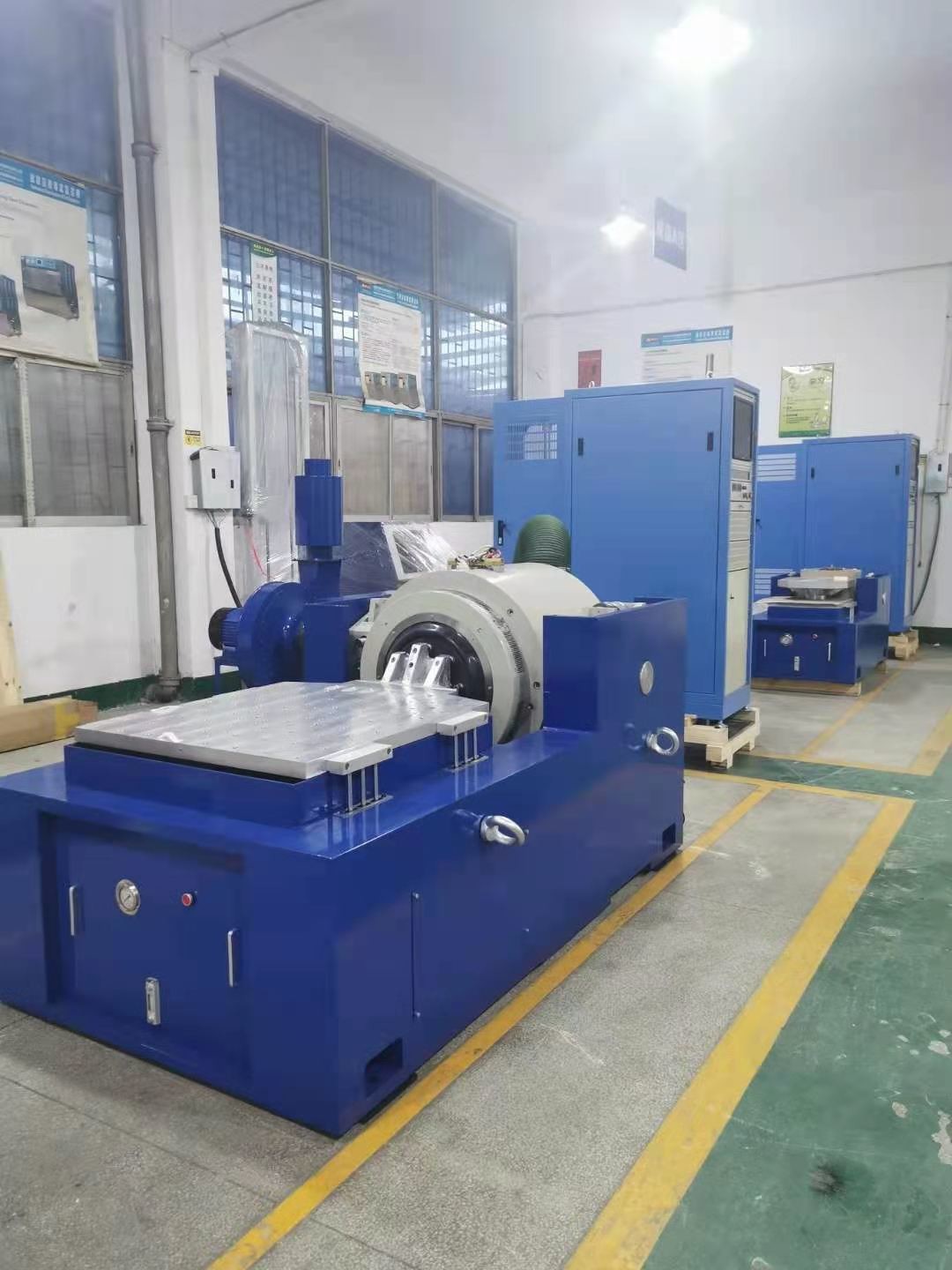

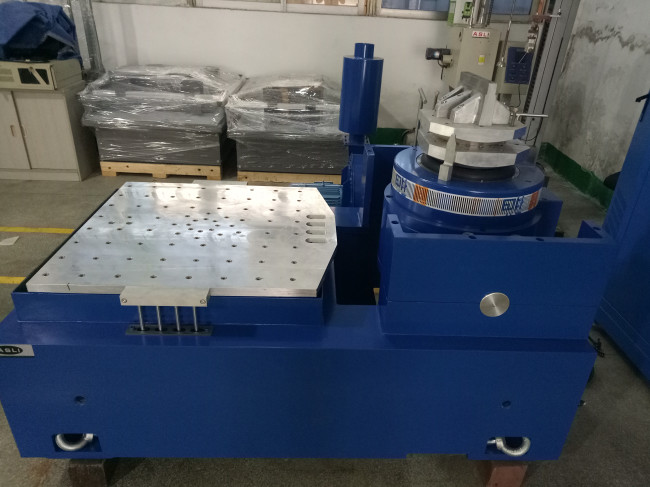

Dieses vertikale Vibrationsprüfsystem ist speziell für die Erfüllung der JESD 22-B103B-Norm für elektronische Komponenten entwickelt worden.zuverlässige Simulation von Vibrationsbedingungen zur Bewertung der strukturellen Integrität und Leistungsfähigkeit von Batterien, Batteriepacks und elektronische Baugruppen unter dynamischer Belastung.
- GB/T 31486-2015 ¢ Anforderungen an die elektrische Leistung und Prüfverfahren für die Traktionsbatterie eines Elektrofahrzeugs
- UL 1642:2012 Standard für Lithiumbatterien
- UL 2054:2012 Batterien für den Haushalt und den Handel
- UN38.3 (2012) ¢ Teil 3: Vorschlag für die Beförderung gefährlicher Güter ¢ Prüfungs- und Standardhandbuch
- IEC 62133-2:2017 ¢ Sicherheitsanforderungen für tragbare versiegelte Sekundärzellen und aus ihnen hergestellte Batterien zur Verwendung in tragbaren Anwendungen ¢ Teil 2: Lithiumsysteme
- IEC 62281:2004 Die Sicherheitsanforderungen beim Transport von Lithiumbatterien und Batterien
- IEC 60086:2007 Galvanische Zelle Teil 4: Sicherheitsanforderungen an Lithium-Ionen-Batterien

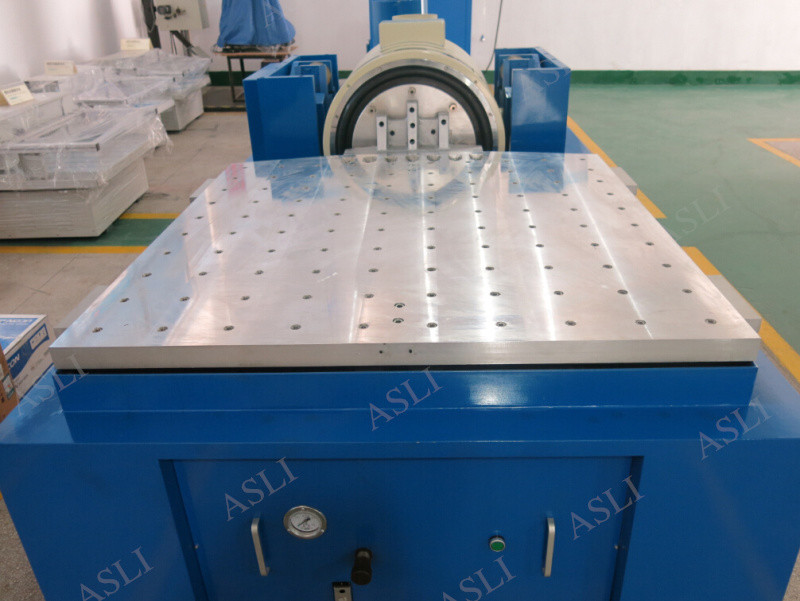

Das Vibrationsprüfsystem ist nach den Standardanforderungen für die Batterieprüfung ausgelegt und unter kontrollierten Bedingungen wird die Batterie oder das Batteriepaket fest an den Vibrationstabellen befestigt.Das System wendet dann die vorgeschriebene Frequenz an.Während der gesamten Prüfung darf die Batterieprobe nicht undichten, Spannung verlieren, beschädigt, in Brand gehen oder explodieren.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3'3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3'3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Neben den Schwingungstestbänken umfasst unser Produktportfolio auch:
- Temperatur-/Feuchtigkeitstestreihe:Temperatur-Feuchtigkeitstestkammer, Eintrittsstabilitätskammer, Thermo-Schock-Testkammer, Temperaturfeuchtigkeit UV-Testkammer, Temperatur-Ramp-Rate-Kammer.
- Alterungstestreihe:Hochtemperaturofen, Vakuum-Trocknungsofen, Luftlüftung Alterungstestkammer, Dampf Alterungstestkammer, Ozon-Testkammer, Verbrennungstestgeräte.
- Wettersimulationsprüfserie:Regensprühprüfkammer, Staubprüfkammer, Alterungstestkammer mit Xenonlampe, UV-Widerstandstestkammer.
- Mechanische Prüfreihen:Vibrationsprüfmaschine, Fallprüfmaschine, Stoßprüfmaschine, Beschleunigungsmechanik-Schock-Tester und mehr.
