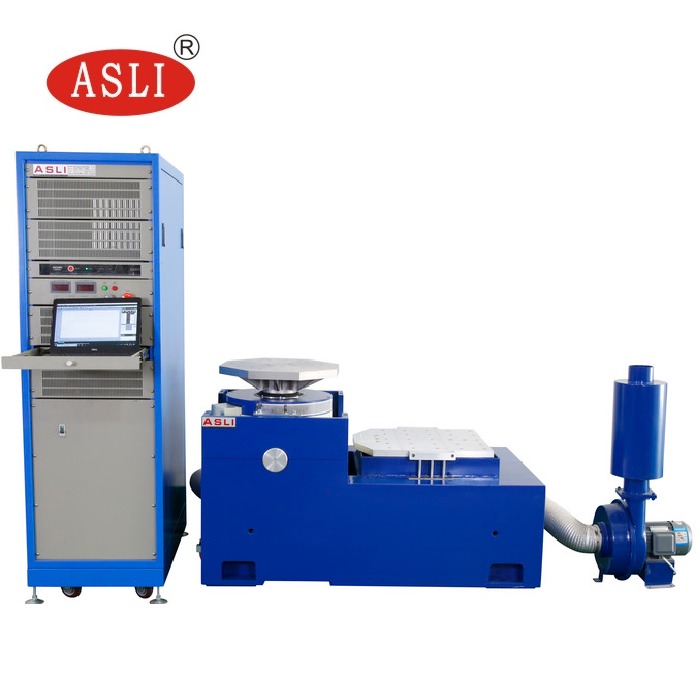

Hochfrequenzelektrodynamisches Vibrationsprüfsystem für die Norm Un38.3
Product Details
| Vibrationsrichtung: | vertikale Vibration | bewertete gelegentliche Kraft: | 20000N |
|---|---|---|---|
| Stromspannung: | 380 V | Stromversorgung: | AC380V |
| Leistung: | 15 kW | Bewertete Sinuskraft: | 20000N |
| Nenngeschwindigkeit: | 2,0 m/s | Kontrollmethode: | PC |
| Nennverdrängung: | 51mm | Schutzklasse: | IP55 |
| Genauigkeit: | +/- 2% | Max. Beschleunigung: | 100G |
| Frequenz: | 3~3500 Hz | Erschütterungsmethode: | Sinus &Random Erschütterung |
| Max. Loading: | 300 KG | ||
| Hervorheben |
Hochfrequenz-Vibrationsprüfsystem,Elektrodynamik-Erschütterungs-Schüttel-Apparat,UN38.3 Standard-Vibrationsprüfer |
||
Product Description
Als Hersteller der High Frequency Vibration Test Machine-Serie integrieren wir fortschrittliche moderne Technologien, einschließlich einer doppelmagnetischen Schaltkreisstruktur, selbstgenerierten Skelett-Aktionskreisen,LuftunterstützungDiese Systeme führen X-, Y- und Z-Dreiachsen-Sinusvibrationsprüfungen und Breitband-Zufallsvibrationsprüfungen durch.sowie klassische Pulsprüfungen (Half-Sine, trapezförmige und Sägezahnwelle) und Stoßreaktionsspektruntersuchungen.
Diese Produkte werden u. a. in den Bereichen Verteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte und Haushaltsgeräte eingesetzt.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3'3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3'3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3'3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3'3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3'3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3'2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
- Gut gestaltetes dynamisches Kreislauf-Skelett, das eine höhere axiale Resonanzfrequenz liefert.
- Zwei-magnetische Schaltkreise mit geringer Magnetflussleckage, kompakte und rationale Struktur.
- Rocker-Rollenlager mit gerader und importierungsorientierter Verbundkörpersteifigkeit, die eine starke exzentrische Tragfähigkeit bieten.
- Trunnion-Isolation für die Vibrationstechnik mit bequemer mobiler Installation.
- Durch die fortschrittliche Technologie der Bewegungssysteme wird eine hohe Zuverlässigkeit des dynamischen Kreises gewährleistet.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Die statische und die dynamische Steifigkeit des Lagerballons sind gering, was die Vibrationskapazität des Tischs erhöht und die Leistung bei niedrigen Frequenzen verbessert.
- China offizieller Kalibrierungsbericht eines Drittanbieters
- CE-Zertifizierung
- Zuerst PP-Film
- Vakuumpaket
- Wieder PP-Film.
- PU-Schaum mit einer Dicke von 10 mm zur Vermeidung von Kollisionen
- Verstärktes Sperrholzgehäuse
- Standard-ASLI-Fallzeichen
- Hochwertige Garantie.
- Lieferung mit professionellen Dokumenten.
- Verpackung nach Ihrer Anfrage, mit Fotos vor der Lieferung.
- Antwort innerhalb von 48 Stunden und Lösung innerhalb von 3 Werktagen.
- Professioneller Kundendienst von unseren Ingenieuren.
- Professionelle technische Unterstützung.
- Vollständige Erfahrung mit großen Containerladungen in chinesischen Seehäfen.
- Schnelle Lieferung durch renommierte Reedereien.
- Der beste Nachlieferungsservice mit E-Mail-Follow-up.
Wir sind ein Hersteller von Prüfgeräten mit einer langen Geschichte.Wir haben uns der Simulation von Umweltprüfgeräten und mechanischen Vibrations- und Stoßprüfmaschinen verschriebenDas Hochfrequenz-Elektrodynamik-Vibrations-Testsystem für den UN38.3-Standard ist eines unserer Star-Produkte und wir haben für diese Maschine die CE-Zertifizierung erhalten.
Umgebungskammern, Temperatur (Feuchtigkeit) -kammern, thermischen Stoßkammern, PCT/HAST-Kammern (hoch beschleunigte Spannungstestkammern), ESS-Kammern, Einfahrstabilitätskammern, Vakuumöfen,Elektrodynamische Vibrationsschüttler, mechanische Stoßmessgeräte und kombinierte Umweltvibrationskammern.
1Ist Ihre Firma eine Handelsgesellschaft oder eine Fabrik?
Wir sind eine Fabrik mit 28 Jahren Fokus auf dem Testinstrumentenfeld und 4 Jahren Exporterfahrung.
2Nach der Bestellung, wann wird es geliefert?
Generell etwa 20 Tage. Wenn wir fertige Produkte auf Lager haben, können wir die Lieferung innerhalb von 3 Tagen arrangieren. Bitte beachten Sie, dass unsere Produktionszeiten von bestimmten Artikeln und Artikelmengen abhängen.
3Was ist mit der Garantie und dem Kundendienst?
Wir bieten eine Garantie von 12 Monaten. Nach der Garantiezeit wird unser professionelles Kundendienstteam technischen Support bieten, Kunden helfen, Probleme zu lösen, die bei der Verwendung unserer Produkte auftreten,und Gästeprobleme und -beschwerden professionell und rechtzeitig zu behandeln.
Bitte wenden Sie sich an uns, wenn Sie Fragen oder Bedürfnisse bezüglich des Hochfrequenzelektrodynamischen Vibrationsprüfsystems nach UN38.3 haben.
