Brand Name: ASLI
Model Number: ES-10
Place of Origin: Guangdong, China
Certification: CE,Third party calibration qualification report
Minimum Order Quantity: 1

Product Details


Sinuskraft: 10000n Frequenzbereich: 5 Hz zu 3000Hz
Auswirkungsverschiebung: 51 mm Gewicht der beweglichen Spule: 14 kg
Vibrationswelle: Sinus, Zufall, Schock Erschütterungs-Richtungen: Vertikale Vibration+Horizontal-Erschütterung
Kontrollmethode: Verstärker bewertete gelegentliche Kraft: 10000n
Nennbeschleunigung: 1000 m/s2 Bewertungsgeschwindigkeit: 1,8 m/s
Max. Loading: 270 kg Beweglicher Spulen-Durchmesser: Φ240
Axialfrequenz erster Ordnung: 3500 Hz Typ der Rüstung: Licht, hohe Steifheit
Statische Druckspur: V-Form
Hervorheben

10000N Sine Force Vibration Shaker System

,

5 Hz to 3000Hz Vibration Test Machine

,

51mm Impact Displacement Electrodynamics Vibration Shaker

Product Description

Produktübersicht

Die Hochfrequenz-Vertikal-Elektrodynamik-Vibrationsprüfmaschine ist mit einer Doppelmagnetkreissstruktur, selbstgenerierenden Skelett-Aktionskreisen, Luftlagerung, Rollenlagern, Linearführung und Schwenkisolierung ausgestattet. Diese fortschrittliche moderne Technologie ermöglicht die Durchführung von Sinusvibrationstests auf drei Achsen (X, Y und Z), Breitband-Zufallsvibrationstests, klassischen Impulstests (Halb-Sinus, Trapez, Sägezahn) und Schockantwortspektraltests.

Diese Systeme werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.

Testkapazität: 5 Hz bis 3000 Hz – Festfrequenz-, Hin- und Herlauf-, Sinus-, Zufalls- und Schockprüfung.

CE-zertifizierte Anwendungen

Dieser Hochfrequenz-Vibrationsprüfstand eignet sich für die Prüfung einer breiten Palette von Automobil- und elektrischen Komponenten, darunter:

  • Automobil-Elektronikgeräte
  • Motor-Messgeräte-Baugruppen
  • Automobil-Batterien
  • Automobil-Elektroausrüstung
  • Automobilmotoren
  • Wasserlösliche Dielektrikumsbatterien
  • Sicherheitsventile
  • Auto-Klimaanlagenkompressoren
Technische Spezifikationen
Modell Nenn-Sinuskraft (N) Nenn-Zufallskraft (N) Frequenzbereich (Hz) Nennbeschleunigung (m/s²) Nenngeschwindigkeit (m/s) Nennhub (Spitze-Spitze) mm Max. Zuladung (Kg) Bewegliche Spule (Kg)
ES-3300030003–350010001,6251003,5Φ150
ES-3a300030003–35004001,6401209Φ230
ES-6600060003–350010001,6251806,5Φ230
ES-6a600060003–350010001,65125012Φ230
ES-1010000100003–300010001,85127014Φ240
ES-2020000200003–300010001,85130030Φ320
ES-3030000300003–280010001,85145040Φ450
ES-4040000400003–280010001,85150050Φ450
ES-5050000500003–270010001,85175050Φ450

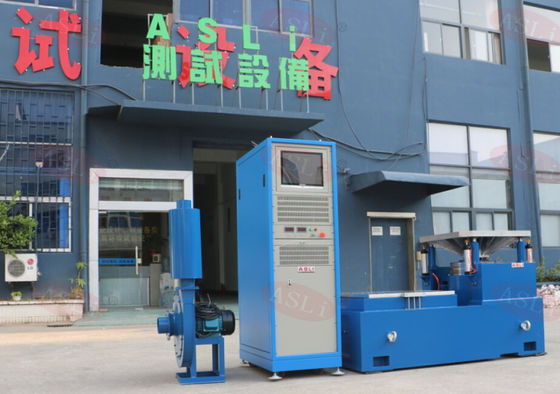

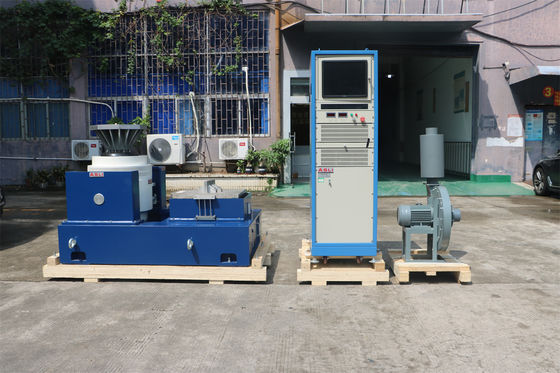

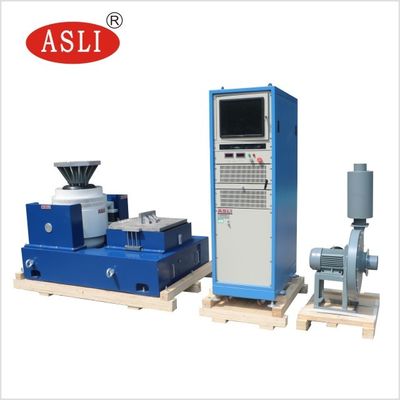

High Frequency Vertical Electrodynamics Vibration Shaker Table Test Machine — main unit front view
Hauptmerkmale
  1. Sorgfältig konstruierter Skelett-Bewegungsspule mit höherer axialer Resonanzfrequenz erster Ordnung.
  2. Leichter Anker, hohe Steifigkeit und Frequenz bis zu 3500 Hz.
  3. Steuerung über Computer-Verbindungskabel mit sofortiger Materialspeicherung.
  4. Anzeigesteuerungsdiagramm zur Echtzeitüberwachung.
  5. Widerstandsarm und Hochleistungsdesign – hohe Effizienz, niedrige Kosten.
  6. Hohe Zuverlässigkeit mit geringer Ausfallrate.
Vertikaler Expander

Die vertikale Verlängerungsbank VT und die spezifizierten Klemmen sind präzise berechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde durch eine perfekte Struktur, hochwertige Materialien und überlegene Verarbeitung die beste Leistung erzielt.

Vertical expander accessory for vibration shaker table with extended bench and clamps
Horizontaler Expander

Innerhalb einer kleinen Prüfbank realisiert der horizontale Expander höhere Beschleunigungs- und Arbeitsfrequenzen, wodurch die Ladekapazität und Leistung der gesamten Maschinenbank verbessert wird.

  • Horizontale und vertikale Prüfbank sind eine integrale Einheit mit perfekter Struktur und bieten Komfort bei Installation und Einstellung.
  • Statische Druckspur, V-förmig, mit Kapazität für Neigungs- und Schräglastwiderstand.
  • Eingebaute Ölpumpe mit guter Struktur und einfacher Bedienung.
Horizontal expander accessory for vibration shaker table with V-shape static pressure track
Detaillierte Bilder

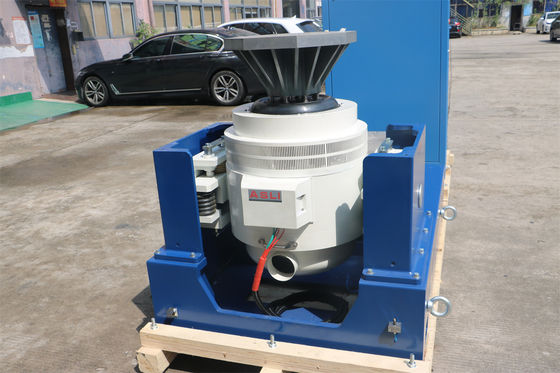

Close-up detail of vibration shaker table moving coil and armature assembly Vibration shaker table control panel and computer connection interface Vibration shaker table trunnion isolation and roller bearing detail Vibration shaker table linear guidance system close-up Vibration shaker table double magnetic circuit structure detail Vibration shaker table airborne support mechanism detail Vibration shaker table full assembly with vertical expander installed Vibration shaker table testing setup with specimen mounted on horizontal expander
Andere Produkte
Additional testing equipment product lineup from the manufacturer
Unser Unternehmen
Manufacturer facility and team for environmental and vibration testing equipment

Wir sind ein seit langem etablierter Hersteller von Prüfgeräten. In den letzten 28 Jahren haben wir uns der Simulation von Umwelttestgeräten sowie mechanischen Vibrations- und Schockprüfmaschinen gewidmet. Die Hochfrequenz-Vertikal-Elektrodynamik-Vibrationsprüfmaschine ist eines unserer Starprodukte, und wir haben für diese Maschine eine CE-Zertifizierung erhalten.

Verpackung & Lieferung
Vibration shaker table packed for shipment with protective wrapping and wooden crate
Unser Service
  1. Hohe Qualitätsgarantie.
  2. Versand mit professionellen Dokumenten.
  3. Verpackung nach Ihren Wünschen, mit Foto vor dem Versand.
  4. Antwort innerhalb von 48 Stunden und Lösungsfindung innerhalb von 3 Werktagen.
  5. Professioneller Kundendienst durch unsere Ingenieure.
  6. Garantiezeit: 12 Monate.
Ausstellung
Manufacturer exhibiting vibration shaker table test machine at an industry trade show
Wenn Sie weitere Informationen über die Hochfrequenz-Vertikal-Elektrodynamik-Vibrationsprüfmaschine benötigen, kontaktieren Sie uns bitte gerne.

Product Highlights

Hochfrequenz-Vibrationsschütteltisch-Testmaschine für vertikale Elektrodynamik liefert 10.000 N Sinus-/Zufallskraft, 5–3.000 Hz Bereich, 51 mm Verschiebung, 270 kg maximale Last. Verfügt über eine leichte, hochsteife Armatur, eine V-förmige statische Druckschiene, vertikale und horizontale Vibration sowie Sinus-/Zufalls-/Stoßtests. CE-zertifiziert, 28 Jahre Herstellergarantie, 12 Monate Garantie.
