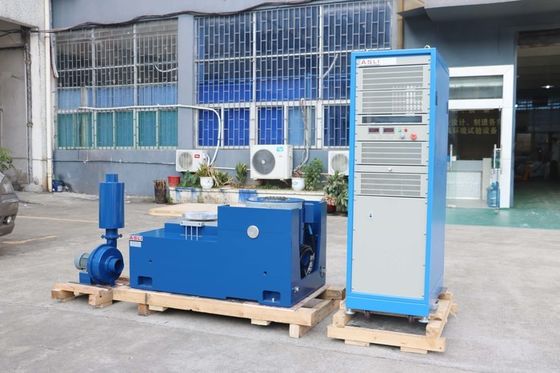

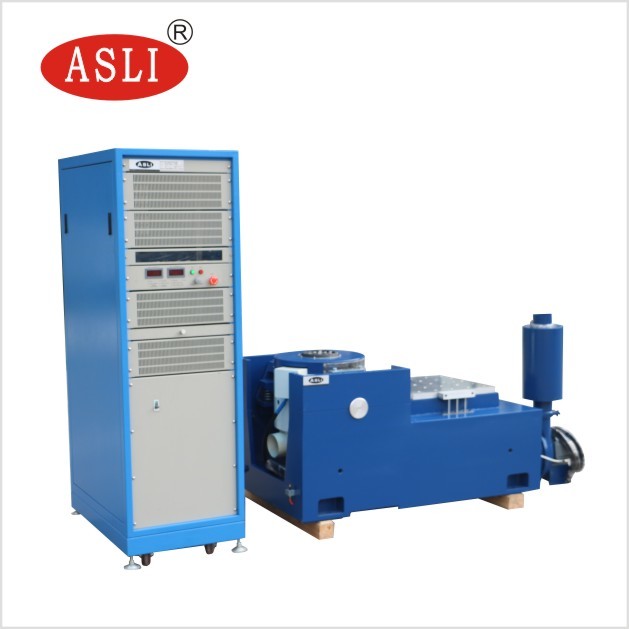

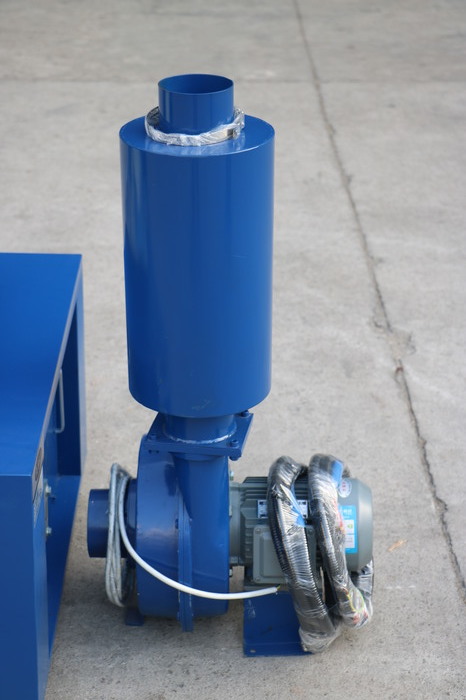

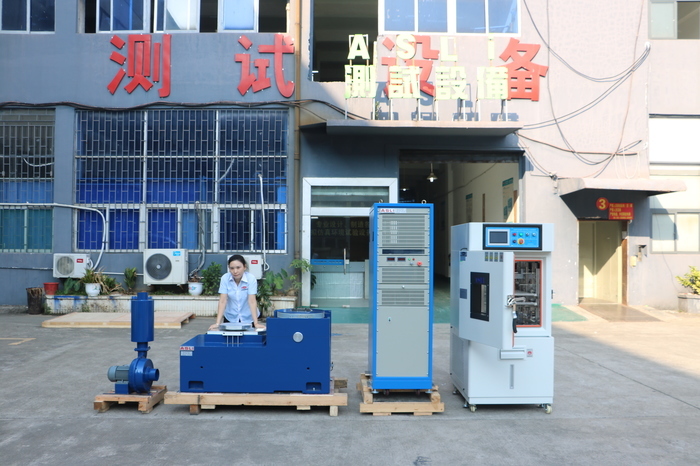

Hochfrequenz-Elektrodynamischer Shaker-Vibrationsteststand

Hochfrequenz-Vibrationsteststand ES-30.pdf

Hochfrequenz-Elektrodynamischer Shaker-Vibrationsteststand

Anwendung:

Wir sind Hersteller von elektrodynamischen Hochfrequenz-Vibrationsshaker-Serienprodukten, die die 'Doppelmagnetkreisstruktur', 'selbsterzeugte Skelettaktionskreise', 'Airborne Support’ und 'Rollenlager und lineare Führung', 'Trunnion-Isolierung’ fortschrittliche moderne Technologie und Spezialtechnologie einsetzen, die in X-, Y- und Z-Achsen-Sinusschwingungstests und Breitband-Zufallsschwingungstests durchgeführt werden können, um durch die klassischen (Halb-Sinus-, Trapez-, Sägezahnwellen-) Impuls- und Schockantwortspektrumtests abgeschlossen zu werden. Diese Produkte werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Kommunikation, Haushaltsgeräte und anderen Bereichen eingesetzt.

Technische Parameter des elektrodynamischen Hochfrequenz-Vibrationstesters:

Vibrationsshaker-Merkmale:

1. Gut konzipierter dynamischer Kreisskelett, mit einer höheren axialen Resonanzfrequenz.

2. Zwei-Magnetkreis, geringe Magnetflussleckage, kompakte Struktur und rational.

3. Rollenlager der Wippe gerade und importorientierte Verbundkörpersteifigkeitsorientierung, Exzenterlastkapazität.

4. Trunnion-Isolationsfundament, das speziell für den Hormongebrauch bestimmt ist, die Installation von mobilem Komfort.

5. Fortschrittliche Technologie bewegt sich um das System, um die hohe Zuverlässigkeit des dynamischen Kreises zu gewährleisten.

6. Neues Kanaldesign und Verbesserung des Kühleffekts.

7. Statische Steifigkeit, dynamische Steifigkeit des kleinen Kugellagers, Erhöhung der Vibrationstischkapazität, Verbesserung der Tieffrequenzleistung.

2-1 Technische Parameter

(1) Nennkraft: Sinuskraft 3000N; Zufallskraft 3000N; Stoßkraft 6000N;

(2) Frequenzbereich: 3 Hz bis 3500 Hz, feste Frequenz, Hin- und Herkehren, Sinus, Zufall, Stoß

(3) Sweep-Frequenz-Modus: linear, logarithmisch, Hin- und Herkehren, feste Frequenz

(4) Sweep-Frequenz-Zeiten: 1 bis 32767

(5) Sweep-Frequenz-Zeit: feste Frequenz/einzeln 1-3600 Minuten, Sweep-Frequenzkurven können angezeigt werden.

(6) Max. Beschleunigung ;1000m/s² (ohne Last)

(7) Max. Geschwindigkeit: 1,6 m/s

(8) Max. Verschiebung: 25 mm Spitze-Spitze (ohne Last), Doppelspitze

(9) Stoßverschiebung: 25 mm

(10) Gewicht der Schwingspule: 3,5 kg

(11) Vibrationsrichtungen: vertikal

(12) Vibrationswelle: Sinus, Zufall, Stoß

(13) Durchmesser der Schwingspule: Φ150 mm

(14) Abmessung des Vibrationssystems: B750 x H599 x T680 mm

(15) Gewicht des Vibrationssystems: 490 kg

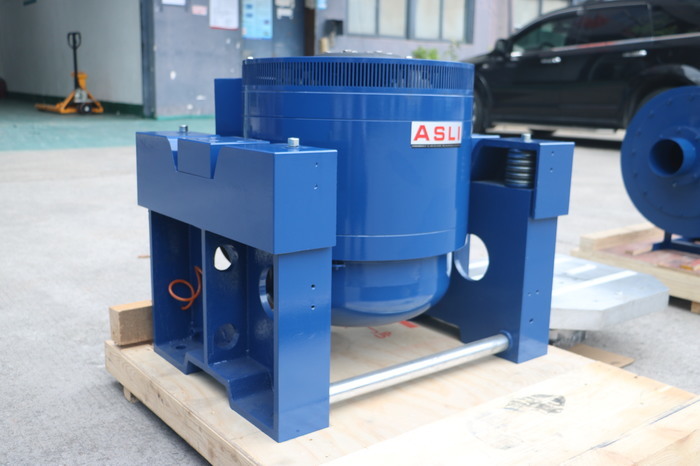

Über das Vibrationssystem

(1) Doppelmagnetkreisstruktur zur Gewährleistung einer hohen Magnetfeldstärke und zur Reduzierung der Flussleckage;

Spezielle Entmagnetisierungsstruktur kann die Flussleckage auf unter 1 mt reduzieren

(2) U-förmige Feder, Rollen und Linearlager für hohe Beständigkeit gegen Ablenkungslast

(3) Luftfedern werden zur Vibrationsisolierung verwendet; Das Vibrationssystem arbeitet auch bei hoher Belastung stabil;

kein spezielles Fundament erforderlich

(4) Schutzvorrichtungen sind für Überhitzung, Überlastung, Überstrom, Überspannung und

Überverschiebung des Vibrationstesters vorgesehen;

Elektrische Netzwerkschutzvorrichtungen für Überspannung, Unterspannung, Phasenausfall;

Antriebsleistung, Strombegrenzung, Sanftanlauf, Übertemperatur, Kurzschluss, Modulfehler schützend

(5) Kann Sinus-, Zufalls- und Umgebungstests durchführen

(6) Dieses System hat geringe Anforderungen an Spannungsschwankungen, ≤±10 % ist OK

(7) Dieses System hat geringe Anforderungen an den Erdungswiderstand, ≤4Ω ist OK

(8) Hohe Zuverlässigkeit, besonders geeignet für den Langzeitbetrieb

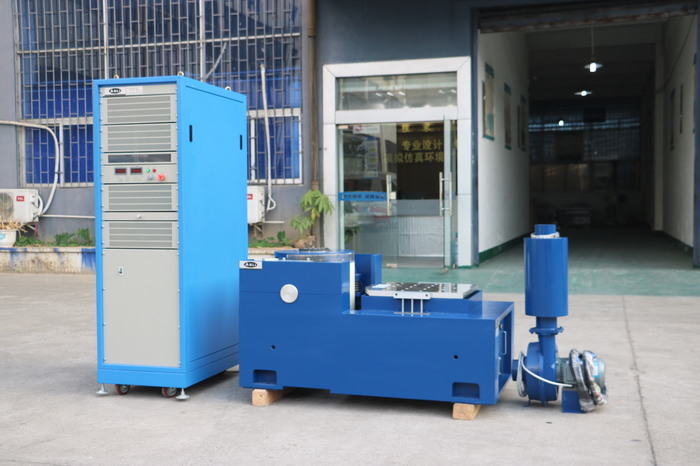

Merkmale des horizontalen Ständers:

1. Innerhalb der kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu realisieren, um die Ladekapazität und Leistung der gesamten Maschinenbank zu verbessern.

2. Horizontalbank und Vibrationsbank sind integraler Typ, mit perfekter Struktur, bequem zu installieren und einzustellen.

3. Statische Druckschiene, V-Form, mit Fähigkeit zur Hang- und Vorspannungsbeständigkeit.

Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.

Technische Parameter des horizontalen Expanders:

Merkmale des vertikalen Erweiterungstisches:

VT vertikaler Erweiterungstisch und angegebene Klemmen, präzise berechnet, aufwendiges Design, um sicherzustellen, dass der Kunde die beste Leistung gemäß perfekter Struktur, hochwertigem Material und Verarbeitung erhält.

Technische Parameter des vertikalen Expanders:

Modell
