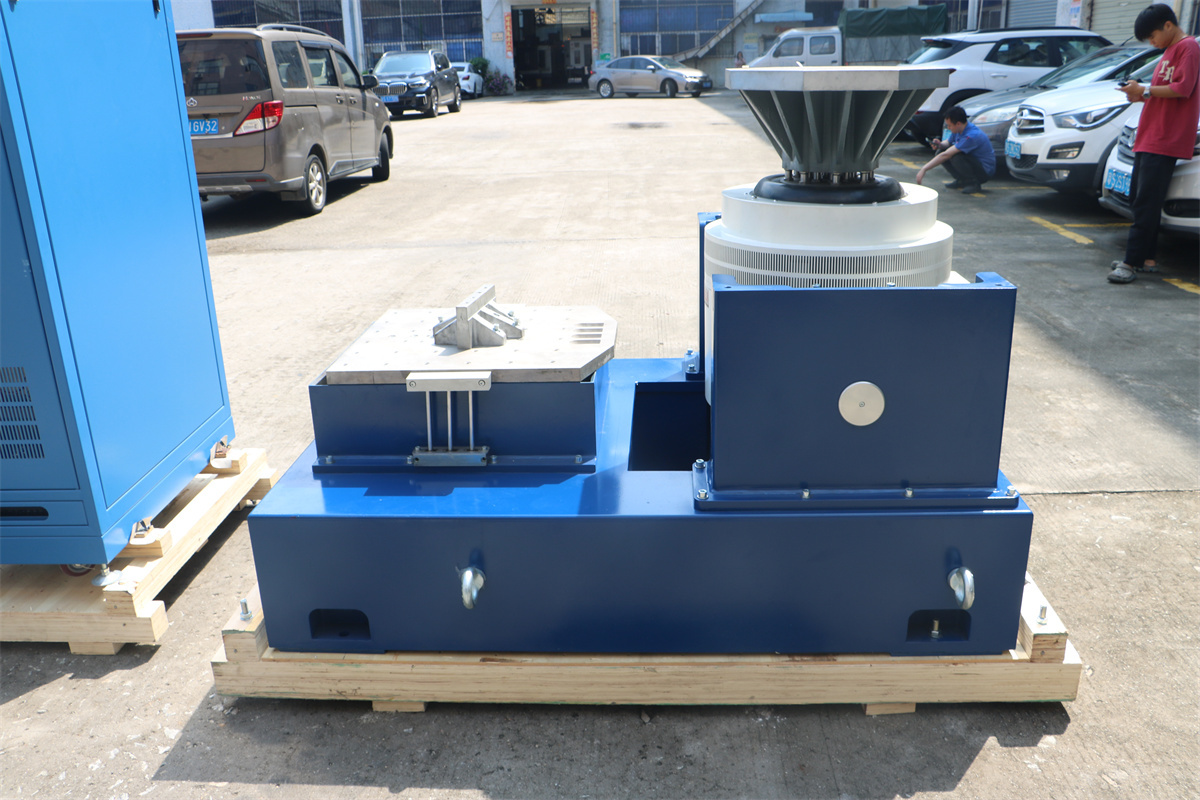

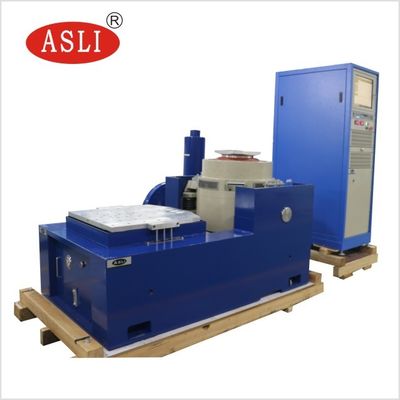

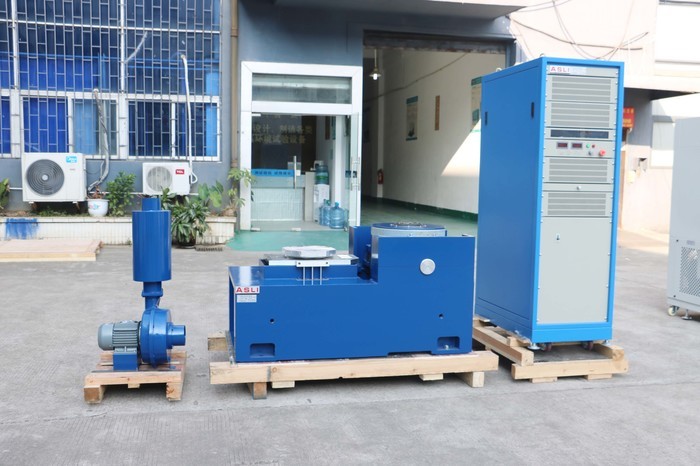

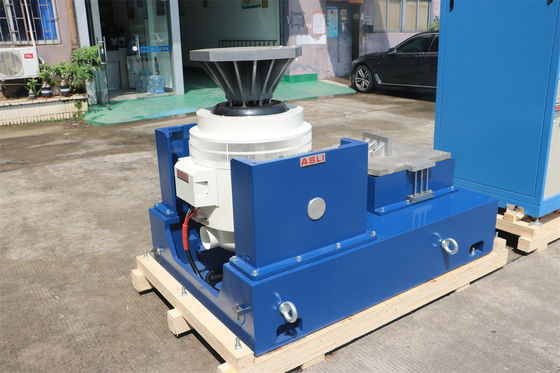

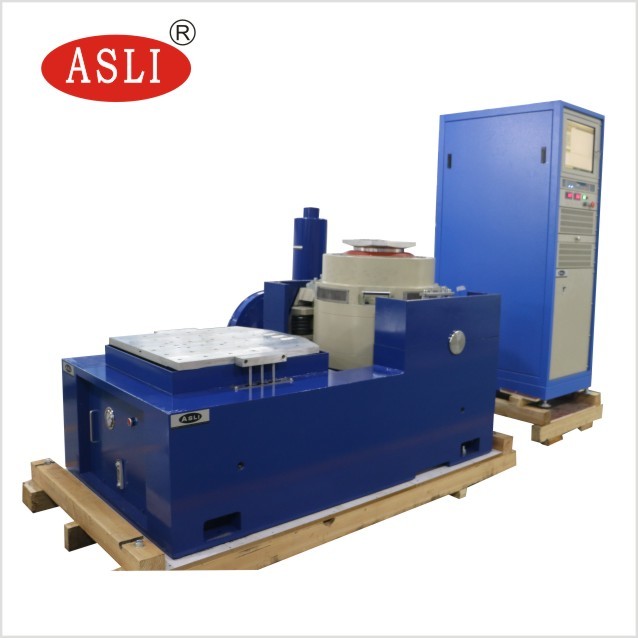

Transportsimulation Hochfrequenz-elektromagnetische Vibrationsschüttler mit horizontaler Tabelle
Das Vibrationsprüfsystem kann die folgenden Prüfstandards erfüllen:
Dies ist der Fall, wenn der Anwendungsbereich der Verordnung (EG) Nr. 1907/2006 nicht erfüllt ist.
Anwendung
Hochfrequenz-Vibrationsprüfmaschine/Vertikalschaukel-System Anwendbar für die IEC ISTA MIL STD-Prüfnorm übernahm die "doppelmagnetische Schaltkreisstruktur", "selbstgenerierte Skelett-Aktionskreise","Luftgestützte Unterstützung" und "Rolllager und lineare Führung""Trunnion-Isolation" eine fortschrittliche moderne Technologie und spezielle Technologie, die in X-, Y- und Z-Dreiachsen-Sinusvibrationsprüfungen und Breitband-Zufallsvibrationsprüfungen durchgeführt werden kann,wird durch den klassischen (Halb-Sinus-) Puls- und Stoßreaktionsspektrentest abgeschlossenEs wird weit verbreitet in der nationalen Verteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte, Kommunikation, Haushaltsgeräte und anderen Bereichen eingesetzt.
Technische Parameter:
| Systemspezifikation | |||
| Systemmodell: | ES- 60 | ||
| Frequenzbereich: | 3 ~ 3500 | ||
| Nennkraft | Sineus N | 60000 | |
| Zufälliges N | 60000 | ||
| Schlag N | 120000 | ||
| Maximaler Acc. | Sinus (m/s2) | 1000 | |
| Zufällig (m/s2 rms) | 1000 | ||
| Schlagkraft ((m/s2) | 2000 | ||
| Höchstgeschwindigkeit. | Sinus (m/s2) | 1.8 | |
| Schlagkraft ((m/s2) | 1.8 | ||
| Maximaler Disp. | Maximale Reisezeit mm (p-p) |
51 | |
| Bewegungsspule | 60 kg | ||
| Abmessung der beweglichen Spirale | Durchmesser 40 mm | ||
| Vertikale Tabelle Größe individuell | nach Prüfung auswählen | ||
| Horizontale Tabellengröße | Setect nach Prüfung | ||
| Maximale Belastung: | 800 Kilo | ||
| Name | Verpackungsschwingungstafel/Schwingungstafelprüfer für Autoteile | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Überseeische Dienstleistung:
Wenn Sie weitere Informationen über Transport Simulation High Frequency Elektromagnetic Vibration Shaker mit Horizontal Table benötigen, zögern Sie bitte nicht, Ihre Anfrage zu senden.
