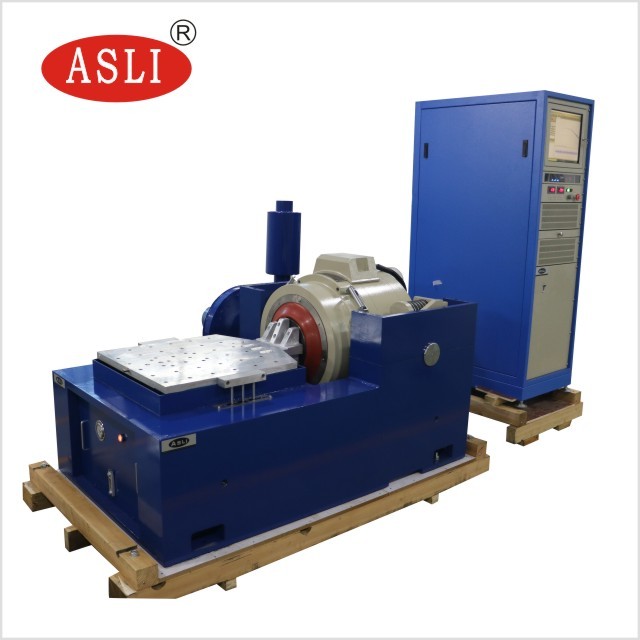

XYZ-Achsen elektromagnetische Horizontal- und Vertikal-Schwingungs- und Zufallsschwingungsprüfgeräte
Product Details
| Sinuskraft: | 10000N | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verschiebung: | 51mm | Frequenz: | 3~3000 Hz |
| Laden: | 270 kg | Beschleunigung: | 100G |
| Anker: | 240mm | ||
| Hervorheben |
Elektromagnetischer XYZ-Achsen-Schwingungsprüfer,Horizontal-Vertikal-Schwingungsprüfgeräte,Zufallsschwingungsprüfgeräte mit Garantie |
||
Product Description
Der Hochfrequenz-Vibrations-Shaker nutzt moderne Technologien, darunter eine doppelmagnetische Schaltkreisstruktur, selbstgenerierte Skelett-Aktionskreise,"Rollerlager und lineare Führung," und "Trunnion-Isolation". Es ist in der Lage, X-, Y- und Z-Drei-Achsen-Sinusoid-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen durchzuführen,sowie klassische (halb-sinus) Puls- und StoßreaktionsspektrentestsEs wird in den Bereichen Verteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte und Haushaltsgeräte weit verbreitet.
- Nennkraft:Bei der Prüfung der Leistungsfähigkeit des Fahrzeugs ist die Leistungsfähigkeit des Fahrzeugs zu überprüfen.
- Frequenzbereich:3Hz bis 3000Hz; unterstützt Festfrequenz, Vor- und Rücksweifung, Sinus-, Zufalls- und Stoßmodi
- Schleusenfrequenzmodus:Linear, logarithmisch, hin und her, feste Frequenz
- Überprüfungsfrequenz:1 bis 32767
- Zeit der Frequenz:Festfrequenz/einmalige 1 ‰ 3600 Minuten; Streufrequenzkurven können angezeigt werden
- Maximal Beschleunigung:1000 m/s2 (ohne Belastung)
- Max. Geschwindigkeit:10,8 m/s
- Max. Verlagerung:51 mm p-p (ohne Belastung), doppelte Spitze
- Schlagverschiebung:51 mm
- Gewicht der beweglichen Spirale:14 kg
- Vibrationswelle:Sineus, zufällig, Schock
- Durchmesser der beweglichen Spule:Φ240 mm
- Abmessung des Schwingungssystems:W1060 × H750 × D845 mm
- Schwingungssystemgewicht:960 kg

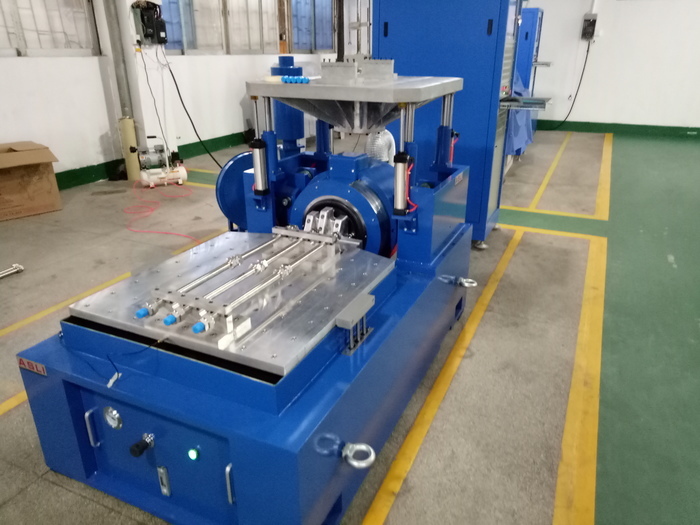

- Einbeziehung von Zubehör:600 mm × 600 mm vertikale Ausdehner und 600 mm × 600 mm horizontaler Schiebetisch
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (kg) | Bewegliche Spirale (kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Vibrationsgenerator 1 Satz
- Vibrationskontroller 1 Satz
- Kommunikationsverbindungskammer 1 Satz
- DA-10 Leistungsverstärker 1 Satz
- Erregungskraft 1 pc
- Treiber-Software 1 Satz
- Kühlsystem 1 Satz
- Industriecomputer 1 Satz
- Farbdrucker 1 Satz (optional)
- Beschleunigungssensor (einschließlich Ausgangsleitung)
- Vibrationsbefestigungseinrichtung 1 Satz (optional, je nach Prüfmuster)
Die Vibrationssteuerung ist das neueste Design unserer Firma, die eine internationale fortschrittliche verteilte Systemarchitektur übernimmt.Sein Kern ist der neueste TMS320-Serie 32-Bit Floating-Point-Hochgeschwindigkeitsprozessor von TI. Testberichte werden automatisch im Word-Format erstellt. Während oder nach dem Testen kann der Bericht bearbeitet und dann automatisch oder manuell erstellt werden.
- Gut gestaltetes dynamisches Kreis-Skelett, mit einer höheren axalen Resonanzfrequenz.
- Zwei-magnetische Schaltkreise: geringer Magnetflussleckage, kompakte und rationale Struktur.
- Rocker Rod-Rolllager mit gerader und importierungsorientierter Verbundkörpersteifheitsorientierung, die eine hohe exzentrische Tragfähigkeit bieten.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Das fortschrittlichste Bewegungssystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Die statische und dynamische Steifheit des Lagers erhöht die Tragfähigkeit des Vibrationstabels und verbessert die Leistung bei niedrigen Frequenzen.
Detaillierte technische Spezifikationen finden Sie im PDF:Vibrationsprüfgerät ES-10 (PDF)
Bitte wenden Sie sich an uns, wenn Sie Fragen oder Bedürfnisse bezüglich der Geräte zur Ermittlung von XYZ-Axis-elektromagnetischen Horizontalen und Vertikalen Vibrationen haben.
