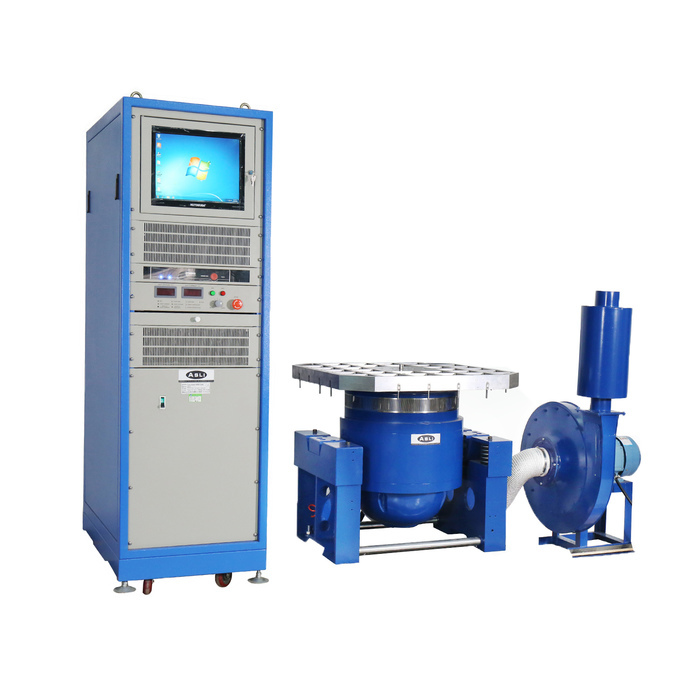

RTCA DO-227 UN68.3 Vertikaler elektrodynamischer Vibrationsschüttler für Batterien
Terminologie, die in verschiedenen Branchen für Vibrationsschüttler verwendet wird:
Anwendung:
Wir sind Hersteller vonVertikaler elektrodynamischer VibrationsschüttlerSerienprodukten, die die 'Doppelmagnetkreistechnologie', 'selbstgenerierte Skelett-Aktionskreise', 'Luftgestützte Unterstützung' und 'Roll- und Linearführungen', 'Schwingungsisolierung' fortschrittliche moderne Technologie und Spezialtechnologie übernommen haben, können in X-, Y-, Z-drei-Achsen-Sinus-Vibrationstests und Breitband-Zufallsvibrationstests durchgeführt werden, um klassische (Halb-Sinus, Trapez, Sägezahn) Impuls- und Schockreaktionsspektrumtests durchzuführen. Diese Produkte werden in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Kommunikation, Haushaltsgeräte und anderen Bereichen weit verbreitet eingesetzt.
Technische Parameter des elektrodynamischen Hochfrequenz-Vibrationsprüfgeräts:
| Modell |
Nenn-Sinus- Kraft (N) |
Nenn-Zufalls- Kraft (N) |
Frequenz- Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nennverschiebung (Sp-Sp)mm |
Max. Last (Kg) | bewegte Spule (Kg) |
Abmessung der bewegten Spule (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
Merkmale des Hochfrequenz-Vibrationsprüfgeräts:
1. Gut konstruierter dynamischer Kreis-Skelett, mit höherer axialer Resonanzfrequenz.
2. Zwei-Magnetkreise, geringe magnetische Flussleckage, kompakte und rationale Struktur.
3. Rocker-Stangen-Roll-Lager gerade und importorientierte Verbundkörper-Steifigkeit, exzentrische Lastkapazität.
4. Schwingungsisolationsfundament speziell für Hormon-Anwendung, einfache Installation und Mobilität.
5. Fortschrittliche Technologie des Bewegungsrundsystems zur Gewährleistung der hohen Zuverlässigkeit des dynamischen Kreises.
6. Neues Kanaldesign zur Verbesserung des Kühleffekts.
7. Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, Erhöhung der Vibrationsplattentragfähigkeit, Verbesserung der Tieffrequenzleistung.
Merkmale des horizontalen Ständers: (optional)
1. Innerhalb einer kleinen Lastbank zur Realisierung höherer Beschleunigung und Arbeitsfrequenz, zur Verbesserung der Tragfähigkeit und Leistung der gesamten Maschinenbank.
2. Horizontale Bank und Vibrationsbank sind integraler Typ, mit perfekter Struktur, bequem zu installieren und einzustellen.
3. Statische Druckbahn, V-Form, mit Kapazität für Neigungs- und Schräglastbeständigkeit. Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
Technische Parameter des horizontalen Expanders:
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der bewegten Teile (kg) |
| LT0303 | 300x300x22 300x300x26 300x300x30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400x400x22 400x400x26 400x400x30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500x500x25 500x500x30 500x500x35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600x600x25 600x600x30 600x600x40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700x700x25 700x700x30 700x700x35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800x800x30 800x800x40 800x 800x45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000x 1000x30 1000x 1000x40 1000x 1000x50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200x 1200x30 1200x 1200x40 1200x 1200x50 |
5-800 5-1100 5-1400 |
126 168 210 |
Merkmale der vertikalen Erweiterungsbank:
VT vertikale Erweiterungsbank und spezifizierte Klemmen, präzise berechnet, sorgfältiges Design, um sicherzustellen, dass der Kunde die beste Leistung gemäß perfekter Struktur, hochwertigem Material
und Verarbeitung erzielt.
Technische Parameter des vertikalen Expanders:
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Bankgröße |
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300x300 |
| VT0404 | 22 | 1500 | 400x400 |
| VT0505 | 30 | 500 | 500x500 |
| VT0606 | 58 | 350 | 600x600 |
| VT0808 | 140 | 350 | 800x800 |
| VTl010 | 180 | 350 | 1000x1000 |
| VT1212 | 250 | 350 | 1200 x 1200 |
| VT1212 (Runde Bank) | 220 | 350 | Ø1200 |
Wenn Sie Fragen zu SRTCA DO-227 UN68.3 Vertikaler elektrodynamischer Vibrationsschüttler für Batterienhaben, kontaktieren Sie mich bitte.
