MIL-STD-810H Großhub-Hochfrequenz-Elektromagnetische-Vibrationsprüfmaschine
Product Details
| Ohne Kraft: | 40 kN | Geschwindigkeit: | 10,8 m/s |
|---|---|---|---|
| Verlagerung: | 85 mm | Häufigkeit: | 3 bis 2000 Hz |
| Beförderung: | 500 Kilo | Beschleunigung: | 100g |
| Verstärkung: | 450 mm | Tischgröße: | 1000 x 1000mm |
| Hervorheben |
Großhub-Elektromagnetische Prüfmaschinen,Elektromagnetische Vibrationsprüfmaschine,Hochfrequenz-Elektromagnetische Prüfmaschinen |
||
Product Description
Herunterladen: Vibrationstemperaturprüfmaschine THV-Volume (PDF)

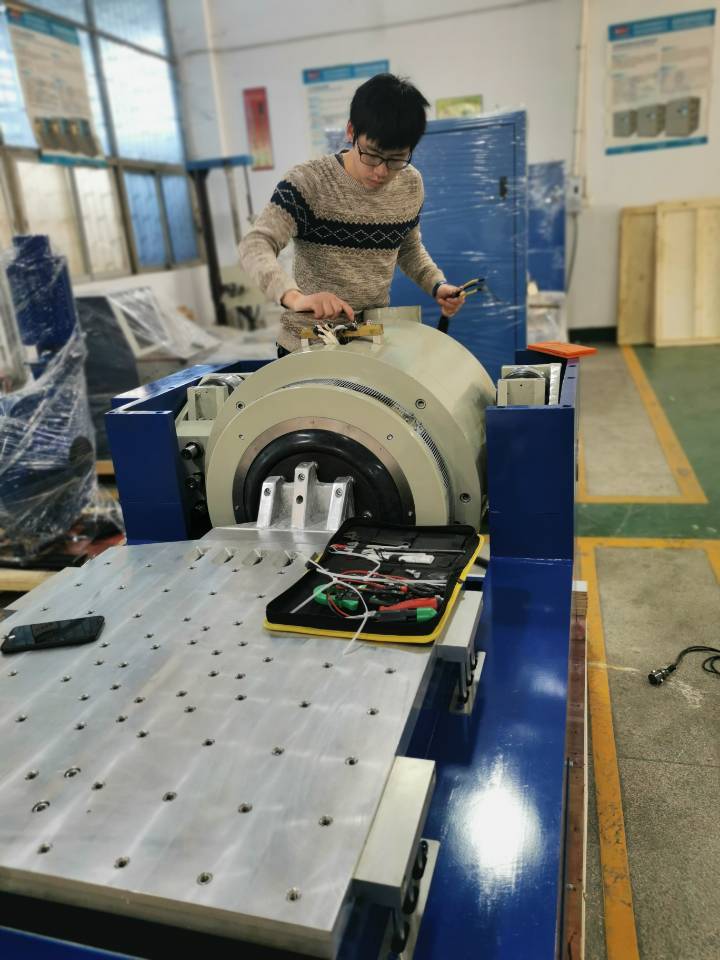

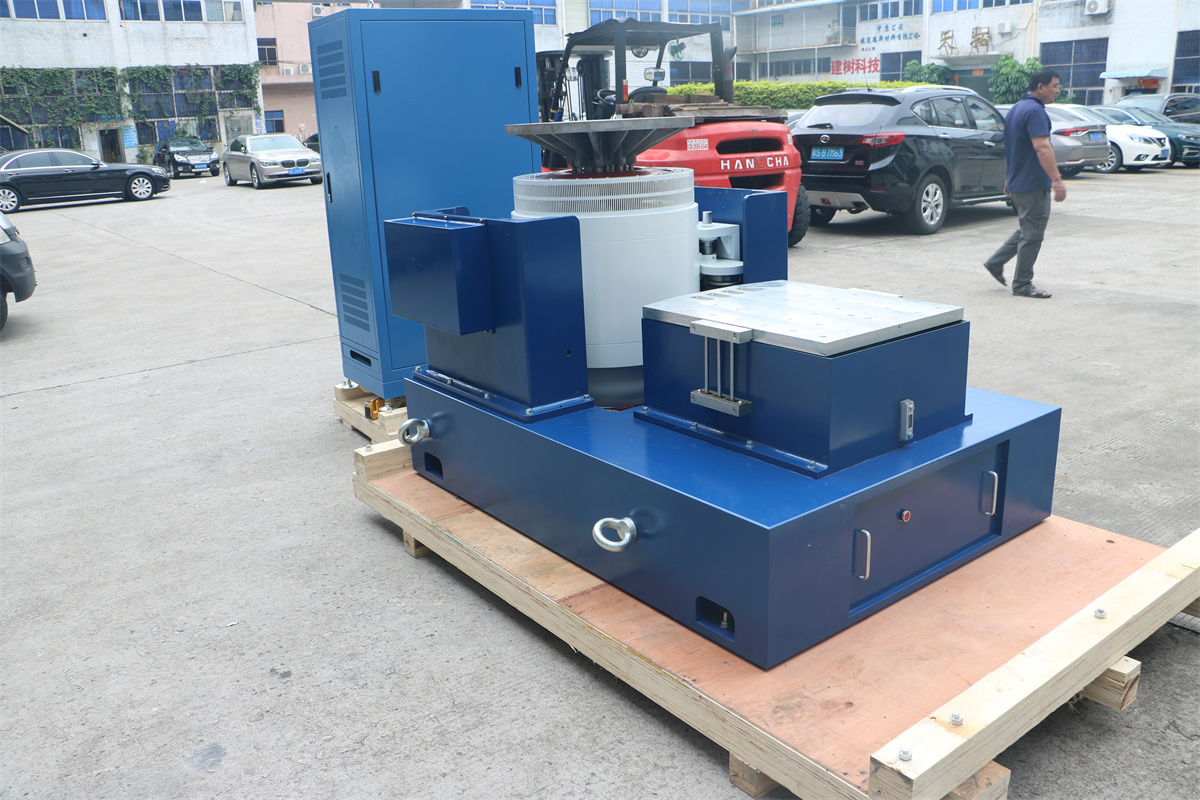

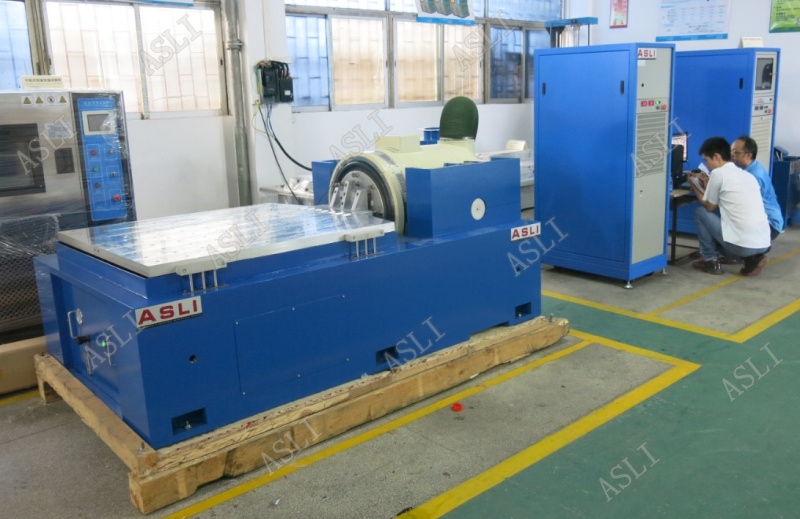

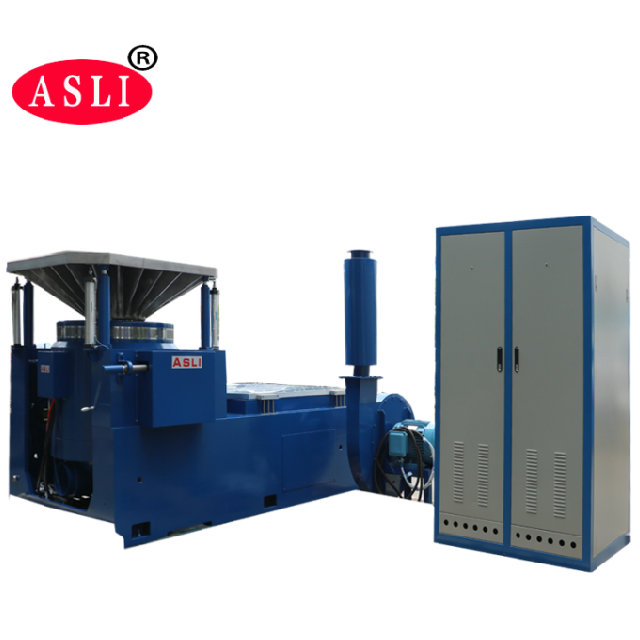

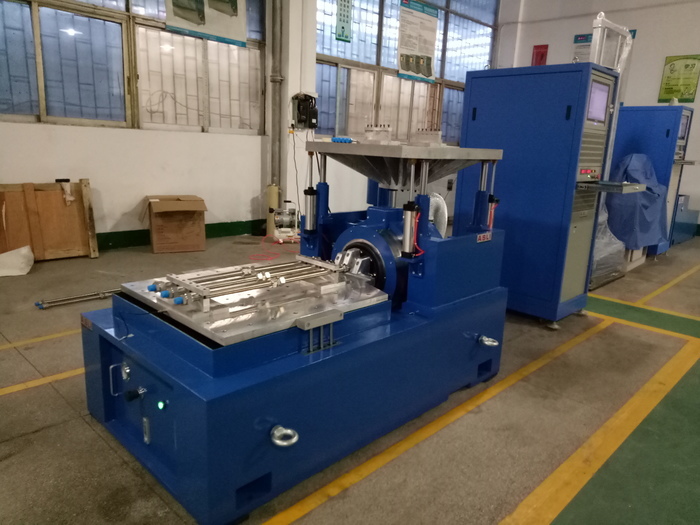

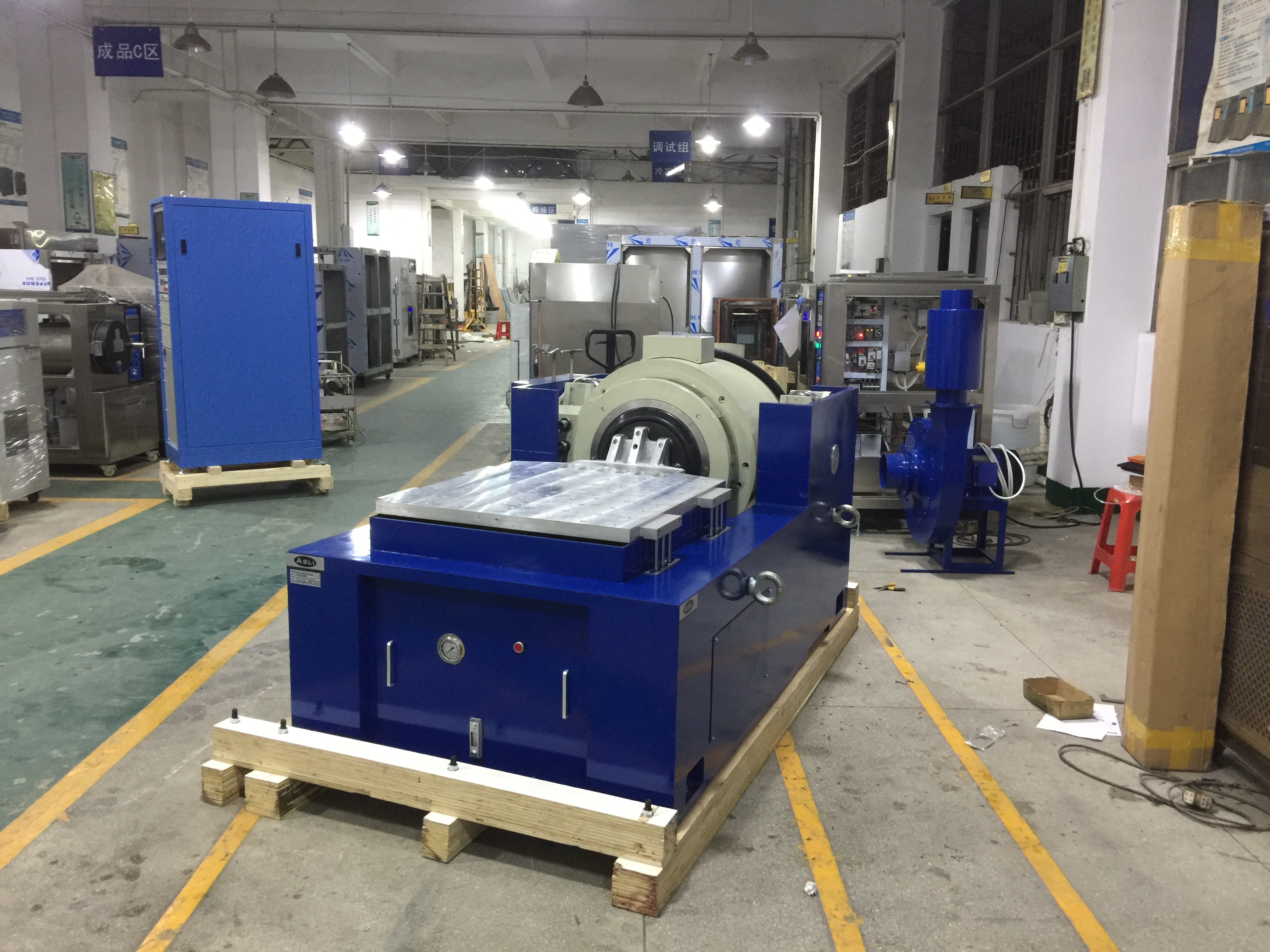

Ein Schüttler ist ein elektromagnetisches Gerät, das zur Erregung der zu prüfenden Struktur bei Vibrationsprüfungen verwendet wird.Vibrationsschüttler sind in verschiedenen Konstruktionen erhältlich, um unterschiedlichen Prüfbedingungen gerecht zu werden.
Der hochfrequente elektromagnetische Schwingungsshaker ist so konstruiert, dass er Resonanzfrequenzen von Produkt- und Verpackungskonstruktionen bewertet.und Simulation der zufälligen Vibrationen, die während der Verteilung oder in Gebrauchseinrichtungen auftretenDie Maschine ist einfach zu bedienen und kann eine Vielzahl von Vibrationsprüfungen nach den Anforderungen der Regierung, der Industrie und der Unternehmen durchführen.
- Eine kombinierte Struktur aus Prüfkammer und Kühlsystem mit kompaktem und anmutigem Design; unabhängige Konsole.
- Bequeme Bedienung; Originalkühlkompressor und Hauptzubehör aus dem Ausland importiert.
- Importierte Farb-LCD-Touchscreen-Steuerung mit automatischer Steuerung von Temperatur- und Luftfeuchtigkeitprogrammen.
- Ausgestattet mit einer RS-232 Telekommunikationsoberfläche. Um den individuellen Anforderungen der Kunden gerecht zu werden, können die Benutzer aus verschiedenen Modellen der Vibrationsprüfbank wählen, um eine gute Kühlleistung zu gewährleisten.
- Das Wärme- und Luftdichtungssystem; dieser Vibrationsbank verfügt auch über eine bemerkenswerte Wirkung von mechanischen Vibrationssicherheitsprüfgeräten und Stoßschwingungen.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Der Shaker kann auch mit einer Temperatur-Feuchtigkeit-Prüfkammer für umfassende Umweltprüfungen kombiniert werden.
| Modell | THV-408 ((A~F) | |
|---|---|---|
| Innerer Bereich | W600 × H850 × D800 (mm) | |
| Außendimension | W850 × H1950 × D2100 (mm) | |
| Temperaturbereich | Niedrige Temperatur: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Höchsttemperatur: 100°C (150°C) | |
| Luftfeuchtigkeit | 20%~98% R.H. (10%~98% R.H. / 5%~98% R.H. ist eine spezielle optionale Bedingung, erfordert einen Entfeuchtungsgerät) | |
| Analysegenauigkeit / Verteilungseinheitlichkeit von Temperatur und Feuchtigkeit | 00,1% RH / ± 2,0°C; ± 3,0% RH | |
| Genauigkeit der Temperatur- und Luftfeuchtigkeitskontrolle | ±0,5°C; ±2,5% RH | |
| Temperaturanstieg / Abfallgeschwindigkeit | Temperaturanstieg ca. 0,1°C bis 3,0°C/min. Temperaturrückgang ca. 0,1°C bis 1,5°C/min. (Die Abfallgeschwindigkeit Min. 1,5°C/min ist eine spezielle Wahlbedingung) | |
| Internes und Äußeres Material | Das Material des Innenkästchens ist SUS 304# Edelstahl; das Außenkästchen ist Edelstahl oder SEE kaltgewalztes Stahl mit Lackbeschichtung. | |
| Isoliermaterial | Widerstandsfähig gegen hohe Temperaturen, hohe Dichte, Chlorformat, Ethylacetat-Schaum-Dämmstoffe | |
| Kühlsystem | Windkühlung oder Wasserkühlung / Kompressor mit einem Segment (-40°C), Kompressor mit einem Doppelsegment (-70°C) | |
| Schutzvorrichtungen | Sicherungsfreier Schalter, Überlastschalter für Kompressor, Hoch- und Niederspannungs-Kühlmittelschalter, Überfeuchtigkeits- und Übertemperaturschalter, Sicherungen, Fehlerwarnsystem,Warnschutz für die kurzzeitige Lagerung von Wasser | |
| Zusätzliches Zubehör | Innentür mit Betriebsloch (optional), Aufzeichner (optional), Wasserreiniger, Entfeuchter | |
| Vibrationsprüfgeräte | Wählen Sie die richtige Vibrationsprüfbank nach den Testbedingungen des Kunden; die technischen Parameter nehmen Sie bitte die Parameter des Elektrodynamik-Typ-Vibrationsprüfers in diesem Katalog zur Referenz | |
| Macht | AC380V 3-Phase-5-Leitung, 50/60Hz | |
- Gut gestaltetes dynamisches Kreis-Skelett, mit einer höheren axalen Resonanzfrequenz.
- Zwei-Magnet-Schaltkreise, geringes Magnetflussleckage, kompakte Struktur und rationales Design.
- Steigerbalken-Rolllager gerade und auf Import ausgerichtete Verbundkörperstarrheit, exzentrische Belastbarkeit.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Weiterentwickelte Technologie, um die hohe Zuverlässigkeit des dynamischen Kreises sicherzustellen.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Statische und dynamische Steifheit des Lagerballons, wodurch die Tragfähigkeit des Vibrationstabells erhöht und die Leistung bei niedrigen Frequenzen verbessert wird.
Wenn Sie weitere Informationen über die MIL-STD-810H Elektromagnetische Schwingungstestmaschine mit hoher Frequenz mit großer Verschiebung benötigen, können Sie uns gerne Ihre Anfrage zusenden.
