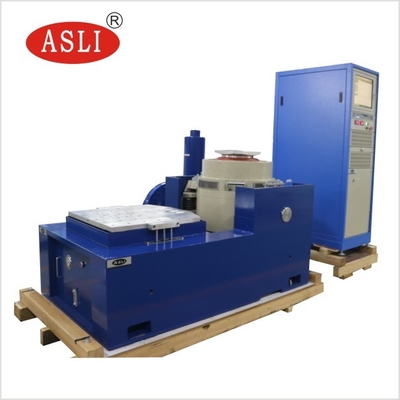

Name: Luftgekühlte elektrodynamische Schwingungsschaukel Prüfsystem 3 Achsen Schwingungstabelle
Brand: ASLi (China) Test Equipment Co., Ltd
SKU: ES-30
Price: 100000.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Vibrationskraft: 30000 N

Vibrationsrichtung: vertikales horizontales

Anwendung: Autoteile

Verlagerung: mit einer Breite von 50 mm

Tischgröße: 1000*1000 mm

Type: Hochfrequenz

Grundinformation

Herkunftsort: China

Markenname: ASLI

Zertifizierung: CE, ISO,SGS, BV

Modellnummer: ES-30

Zahlung und Versand AGB

Verpackung Informationen: Holzgehäuse für die Ausfuhr

Lieferzeit: 50 Arbeitstage

Zahlungsbedingungen: T/T, Western Union, L/C

Versorgungsmaterial-Fähigkeit: 100 Sätze pro Viertel

Galerie

Luftgekühlte elektrodynamische Schwingungsschaukel Prüfsystem 3 Achsen Schwingungstabelle

Produkt-Beschreibung

Luftgekühlter elektro-dynamischer Vibrationsschwingungsprüfstand 3-Achsen-Vibrationstisch


* Testmodi:Mehrere Testmodi können angepasst werden: Sinus, Zufall, Resonanzsuche und Verweildauer, typische Stoß- und Straßensimulationsmodi.

* Anwendung:Luftfahrt, Raumfahrt, Waffen, Schiffe, Kommunikation, Automobil, Elektronik, Elektrik, Haushaltsgeräte und andere Bereiche.

Hochfrequenz-Vibrationsteststand ES-30.pdf

Vertikale horizontale Frequenz-Sweep-Vibrationstestgeräte für Vibrationsbeständigkeitstests wird häufig in der Verteidigung, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Automobilindustrie, Haushaltsgeräteindustrie und anderen Branchen eingesetzt. Diese Art von Ausrüstung wird verwendet, um frühe Fehler zu entdecken, den tatsächlichen Arbeitszustand und den Festigkeitstest der Struktur zu simulieren. Die Produktanwendung ist breit gefächert, die Anwendungsbreite ist offensichtlich, der Testeffekt ist bemerkenswert und zuverlässig. Sinuswelle, FM, Sweep, programmierbar, Frequenzmultiplikator, Logarithmus, maximale Beschleunigung, Amplitudenmodulation, Zeitsteuerung, voll funktionsfähige Computersteuerung, einfache feste Beschleunigung/feste Amplitude. Geräte durch kontinuierliches Ausfallen, um 3 Monate lang zu testen, stabile Leistung, zuverlässige Qualität.





			Modell
			Nenn-Sinus
Kraft (N)

			Nenn-Zufall
Kraft (N)

			Frequenz
Bereich (Hz)

			Nennbeschleunigung (m/s2)
			Nenngeschwindigkeit (m/s)
			Nennverschiebung
(p-p) mm

			Max. Belastung (kg)
			Schwingspule (kg)
			Abmessung von
Schwingspule (mm)



			ES-3
			3000
			3000
			3-3500
			1000
			1.6
			25
			100
			3.5
			Φ150


			ES-3a
			3000
			3000
			3-3500
			400
			1.6
			40
			120
			9
			Φ230


			ES-6
			6000
			6000
			3-3500
			1000
			1.6
			25
			180
			6.5
			Φ230


			ES-6a
			6000
			6000
			3-3500
			1000
			1.6
			51
			250
			12
			Φ230


			ES-10
			10000
			10000
			3-3000
			1000
			1.8
			51
			270
			14
			Φ240


			ES-20
			20000
			20000
			3-3000
			1000
			1.8
			51
			300
			30
			Φ320


			ES-30
			30000
			30000
			3-2800
			1000
			1.8
			5l
			450
			40
			Φ450


			ES-40
			40000
			40000
			3-2800
			1000
			1.8
			51
			500
			50
			Φ450


			ES-50
			50000
			50000
			3-2700
			1000
			1.8
			51
			750
			50
			Φ450


			ES-60
			60000
			60000
			3-2700
			1000
			1.8
			51
			750
			60
			Φ450


			ES-100
			100000
			100000
			3-2500
			1000
			1.8
			51
			1000
			90
			Φ450


			ES-120
			120000
			120000
			3-2200
			1000
			1.8
			51
			1100
			90
			Φ500


			ES-160
			160000
			160000
			3-2100
			1000
			1.8
			51
			1500
			150
			Φ600


			ES-200
			200000
			200000
			3-2000
			1000
			1.8
			51
			2500
			200
			Φ650


			ES-350
			350000
			350000
			3-1700
			1000
			1.8
			51
			4500
			300
			Φ870

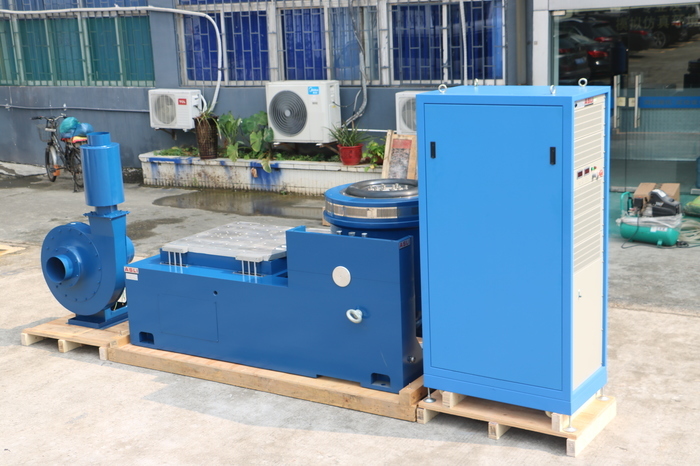

Luftgekühlte elektrodynamische Schwingungsschaukel Prüfsystem 3 Achsen Schwingungstabelle 1

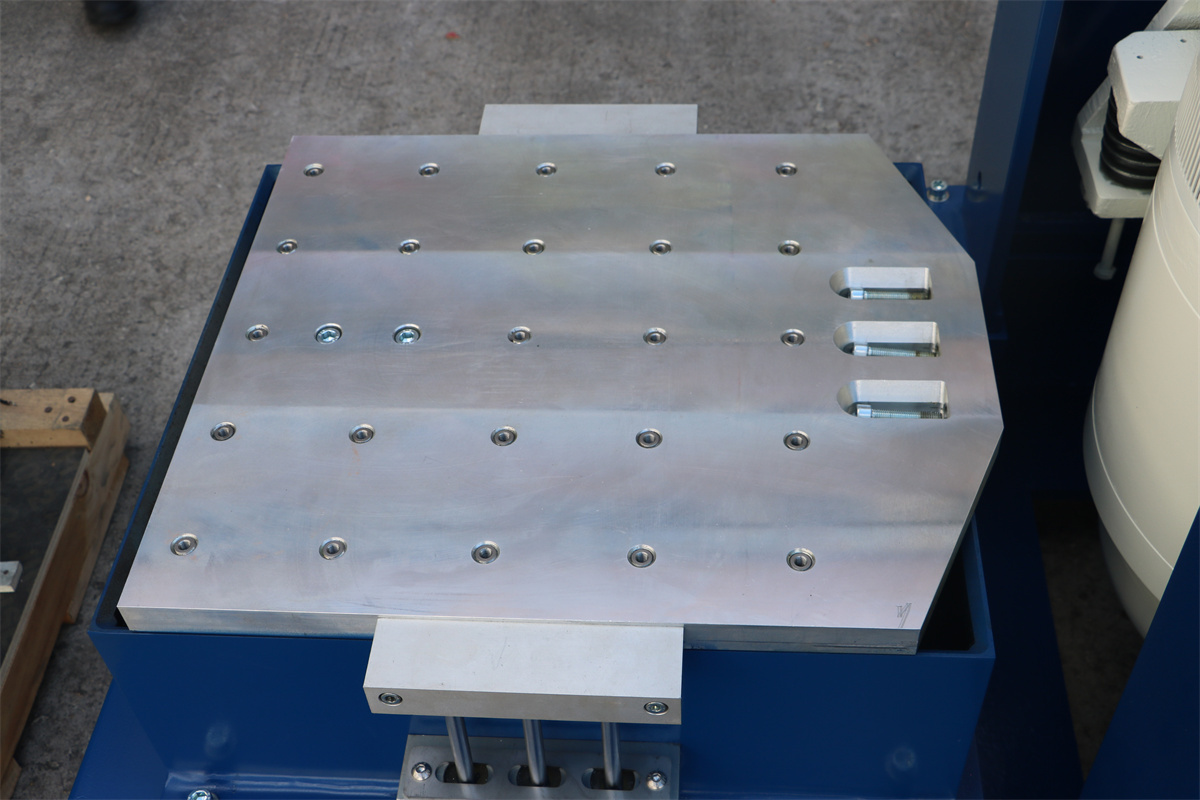

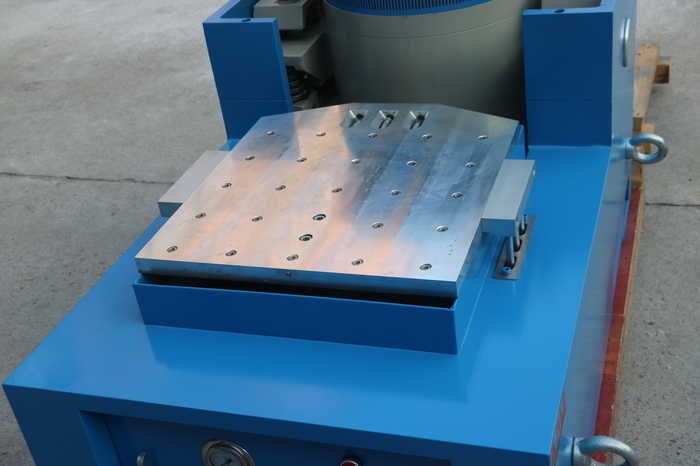

Gleittisch
Tischgröße	1000*1000mm
Material	Aluminiumlegierung
Dicke	40mm
Max. Arbeitsfrequenz	Sinus 1000 Hz, Zufall 1200 Hz

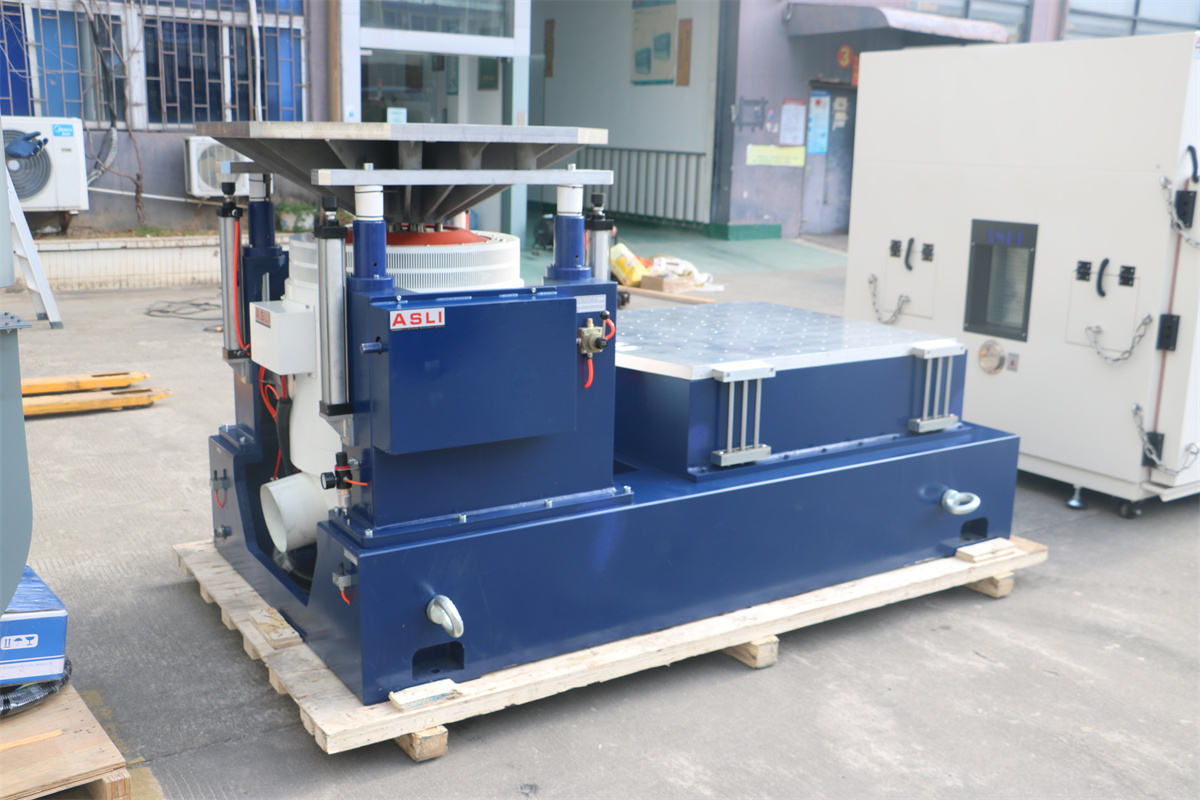

Expander
Expandergröße	1000*1000mm
Material	Aluminiumlegierung
Max. Arbeitsfrequenz	Sinus 500 Hz, Zufall 1000 Hz

Leistungsverstärker
Max. Ausgangsleistung	42 kVA
Frequenzgang	＞65 dB
Ausgangsspannung	100 Vrms
Wirkungsgrad	＞90%
Gebläse
Leistung	15 kW
Luftvolumen	0,66 m³/min
Luftdruck	0,08 kgf/cm²
Luftrohrdurchmesser	200 mm

Wenn Sie weitere Informationen zu benötigenLuftgekühlter elektro-dynamischer Vibrationsschwingungsprüfstand 3-Achsen-Vibrationstisch, wenden Sie sich bitte an uns.
