6,5-kg-Schwingspulen-Vibrationstisch für Prüfungen mit max. 180 kg Last
Für ein Vibrationsprüfsystem bereiten Sie bitte Folgendes vor und senden Sie Ihre Anfrage. Wir helfen Ihnen gerne bei der Auswahl eines geeigneten Modells.
Prüflingsbeschreibung
Prüflingsmasse
Prüflingsabmessungen
Prüfprofil, falls verfügbar
Max. Prüfbeschleunigung
Prüfung in X-, Y-, Z-Richtung oder nur in Z-Richtung
Modellspezifikation in der Anzeige
| Systemspezifikation | |||
| Systemmodell: | ES-6A | ||
| Frequenzbereich: | 3~3500 | ||
| Nennkraft | Sinus N | 6000 | |
| Rauschen N | 12000 | ||
| Schock N | 12000 | ||
| Maximale Beschl. | Sinus (m/s2) | 1000 | |
| Rauschen (m/s2 rms) | 1000 | ||
| Schock(m/s2) | 2000 | ||
| Maximale Geschw. | Sinus (m/s2) | 1.6 | |
| Schock(m/s2) | 1.6 | ||
| Maximale Auslenkung | Maximaler Hub mm (p-p) |
51 | |
| Schwingspule | 6,5 kg | ||
| Abmessungen der Schwingspule | Durchm. 230 mm | ||
| Maximallast: | 180 kg | ||
Weitere verfügbare Vibrationsprüftisch-Ausführungen
| Modell |
Nenn-Sinus Kraft (N) |
Nenn-Rauschen Kraft (N) |
Frequenz Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nennhub (p-p) mm |
Max. Beladung (kg) | Schwingspule (kg) |
Abmessung von Schwingspule (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Vibrationsbeispiel für Rauschprüfungen
Merkmale:
1. Durchdachter Schwingkörperaufbau mit einer höheren axialen Resonanzfrequenz.
2. Doppelmagnetkreis, geringe magnetische Streuung, kompakte und rationelle Struktur.
3. Gerade Schwingstangen-Rollenlager und importorientierte Verbundkörper-Steifigkeitsausrichtung, exzentrische Tragfähigkeit.
4. Schwenkzapfen-Isolationsfundament für dedizierte Nutzung, bequeme mobile Installation.
5. Fortschrittliche Technologie im gesamten System zur Gewährleistung einer hohen Zuverlässigkeit des Schwingkreises.
6. Neue Kanalkonstruktion zur Verbesserung der Kühlwirkung.
7. Statische und dynamische Steifigkeit des kleinen Luftbalglagers, Erhöhung der Vibrationstischkapazität, Verbesserung der Niederfrequenzleistung.
Technische Parameter des horizontalen Vibrationstischs (X-, Y-Achsen-Prüfung)

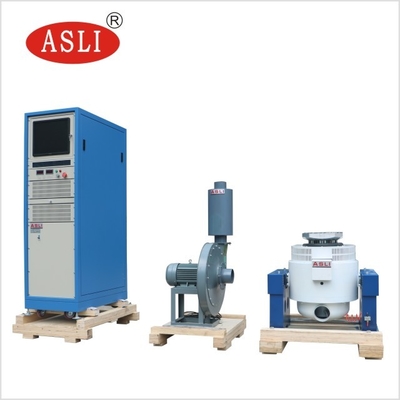

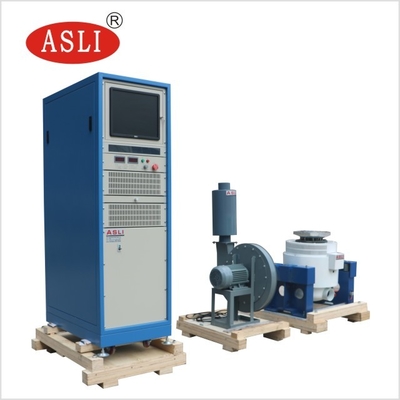

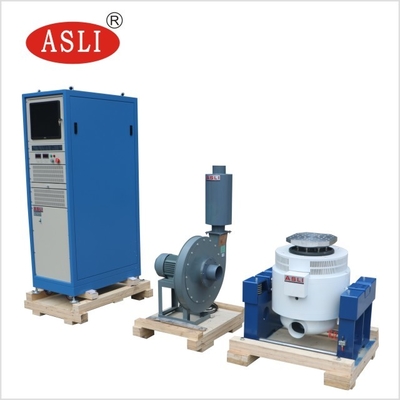

Bilder als Referenz:
Weitere Referenzen:
Für weitere Informationen zu 6,5-kg-Schwingspulen-Vibrationstisch für Prüfungen mit max. 180 kg Last , kontaktieren Sie uns gerne!
