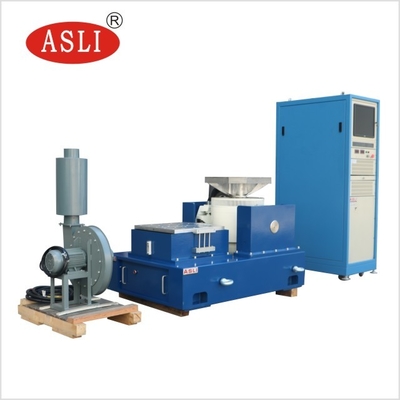

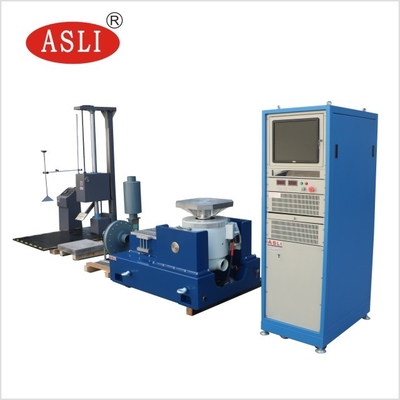

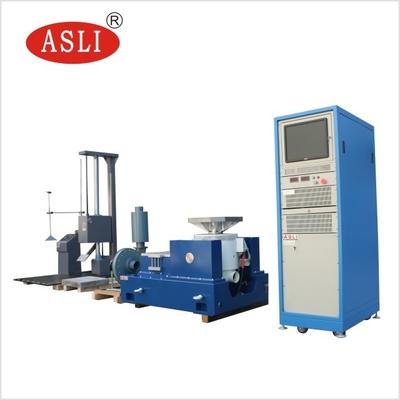

Elektrodynamischer Erschütterungs-Schüttel-Apparat mit 2-4000Hz Frequenzbereich für Sinus-Schleife und Stichproben
Produktanwendung
Erschütterungstest ist über die Motivierung oder das Schlagen einer Komponente oder des Gerätes, um zu sehen, wie er in einer realen Umgebung reagiert. Der Erschütterungstest hat eine breite Palette von Anwendungen, von den Leiterplatten, Flugzeuge, Schiffe, Raketen, Raketen, Automobile und Haushaltsgeräte und andere Industrieprodukte.
Van Code-Firma kann Sie mit dem ganzen Schock und dem Prüfungsentwurf versehen und prüft die Qualität des Produktes für Sie entsprechend den nationalen und internationalen Standards, wie GB, GJB, UL, JIS, LÄRM, ISO, BS, Mil, Iec und ASTM.
3. Maschinenauswahlformel und Strukturdiagramm des Erschütterungsgenerators
①Die Testbedingungen zur Verfügung gestellt von Ihrer Firma;
②Testart: Sinusschleife; Gelegentlich;
③Frequenzschallbereich: 2-4000Hz
④Formel: Ein (g) = (2 π f) 2Dcm/980≒A=0.002DmmF2D=A/0.002F2
×A F=M (Kilogramm) (g)
4. Santendiagramm des Systemprinzips
|
5. Geräteausstattungsbeschreibung
| Projekt | Konfigurationsbeschreibung | Quantität |

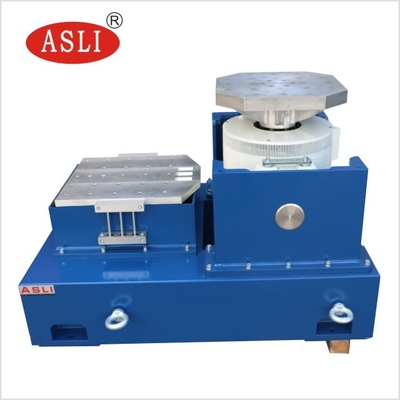

| 1. | Schwingtischkörper | |
| elektromagnetischer Erregungsgenerator | 1 | |
| Ventilator (einschließlich Schalldämpfer) | 1 | |
| Vertikale Plattform der Erweiterung VT0606 600mm * 600mm | 1 | |
| Horizontaler Filmausziehtisch des Öls HT0606 600mm * 600mm | 1 | |
| 2. | Digital-SchalterEndverstärker | |
| Endverstärker | 1 | |
| Servoschutzsystem | 1 | |
| Feldstromversorgung | 1 | |
| 3. | Digital-Erschütterungsprüfer | |
| Digital-Vibratorprüferwirt | 1 | |
| Systembeschleunigungsmesser | 1 | |
| Steuerrechner | 1 | |
| Steuern Sie die Software-Installationsdiskette | 1 | |
| 4. | Gelegentliches Zubehör | |
| Verlängern Sie die Kabelleitung und den Lufteinlass | 1 | |
| Operationsanweisungen, Abnahmeprüfprotokoll, Qualifikationszertifikat, Wartungshandbuch, usw. | 1 | |
| Befestigte Spezialwerkzeuge | 1 | |
| Vibrierende Druckstange/Druckstangenbefestigung | 1 | |
| aseismischer Airbag | 4 |
VI. Technische Parameter
| Elektromagnetische Generatorparameter der Erregung ES-3 | |
| maximale Sinuskraft | Spitze 300Kg.f |
| Maximale gelegentliche Kraft | 300Kg.f r.ms |
| Maximale Schockschockkraft | Spitze 600Kg.f |
| Frequenzbereich | 1~3500 Hz |
| maximale Verschiebung | 24mm pp. |
| Höchstgeschwindigkeit | 1.6m/s |
| maximale Beschleunigung | 100G (980 m/s2) |
| Höchstlast | 100 Kilogramm |
| Die Erschütterungsisolierungsfrequenz | 2,5 Hz |
| Der Durchmesser des beweglichen Kreises | Ф 150 Millimeter |
| Dynamische Kreisqualität | 3kg |
| MESA-Schraube | 13×M8 |
| magnetisches Durchsickern | <10gauss |
| Tabellengröße | 750mm 560mm 670mm (vertikal Tabelle) |
| Tabellengewicht | Ungefähr 560 Kilogramm |
| Der Endverstärker des digitalen Schalters ES-3 | |
| Spitzenleistung | 4KVA |
| Ausgangsspannung: | 110V |
| Ertrag: | 30A |
| Energiegröße | 720mm×545mm×1270mm |
| Gewicht | 230KG |
| Servoschutzsystem | |
| Funktion: | Temperatur, Winddruck, über Verschiebung, über Spannung, über gegenwärtigem, Input Undervoltage, externer Störung, Steuerstromversorgung, Logikstörung, Inputmangel, usw. |
| Digital-Erschütterungsprüfer VCSusb-2 | |
| Hardware-Konfiguration: |
Input 2-channel und 1 Ausgabekanal Sinus, gelegentlich Typische Auswirkung, Resonanztraining und Wohnsitz (Kauf) |
| Steuerrechner | Ursprünglicher Markencomputer, LCD-Anzeige (einschließlich Tastatur/photoelektrische Maus) |
| Software | Chinesische/englische Operation, kann Zeitgebiet und Frequenzbereichanalyse, Signalquelle, Sinusschleifenanalyse, etc.-WORT-Prüfbericht-, Signal- und Datenanzeige, Lagerung leiten und Prüfparameter und Analysefunktionen einstellen. |
| Betriebssystem | Windows 10 |
| Beschleunigungsmesser, LAB24112 |
Frequenzbereich: 1 - -12.000 Hz Empfindlichkeit: 50 Millivolt/g Temperaturspanne: -24-250℃ |
| Vertikalen-Erweiterungsplattform V T 0606 | |
| materielle Qualität | alufer |
| MESA-Größe | 600 mm×600 Millimeter |
| Örtlich festgelegte Lochposition | Schraubenärmel des Edelstahls M8, langfristige Verschleißfestigkeit |
| Obere Grenzverwendungsfrequenz |
Sinusoid 1000 Hz stochastisches 2000HZ |
| Gewicht | 35KG |
| Öl-Filmdiastadium H T0606 horizontales | |
| materielle Qualität | alufer |
| MESA-Größe | 600 mm×600mm |
| Örtlich festgelegte Lochposition | Schraubenärmel des Edelstahls M8, langfristige Verschleißfestigkeit |
| Obere Grenzverwendungsfrequenz |
Sinusoid 800 Hz stochastisches 2000HZ |
| Gewicht | 35 |
| Ventilator BL-300 (einschließlich Beseitigungssprecher) | |
| Fanenergie: | 1,1 K W |
| Abflussmenge | 1404m3/h |
| elektrische Anforderung: | |
| Quelle | 3-phasiges 380V/50Hz, 15 KVA |
| Erdungswiderstand | ≤4Ω |
VII. Ausrüstungs-Leistungs-Einleitung:
7,1, Schwingtischkörper Verstell- 300-38
7.1.1. Bewegliche Spule
Der Schwingtisch wird mit Form und manuell maschinell bearbeiteter bewegender Spule, photoelektrischem pneumatischem Lastsfördersystem und tragender axialer Doppelanleitung ausgerüstet. Tragende Doppelanleitung ist eine einzigartige Funktion, die hilft, axiale dynamische Überfahrt und Rotation während der prüfenden Erschütterung zu verringern, mit überlegener Haltbarkeit.
7.1.2. Erregerspule
Magnetische Wegverdoppelungstruktur, niedriges magnetisches Durchsickern und Uniformmagnetfeld
7.1.3. Plattform-Oberfläche
Unter Verwendung modernen phosphorization Behandlung und der Automobilfarbentechnologie mit langfristiger Abnutzung und Rostschutzeffekt.
7.1.4. Taiwan-System ist kalt:
Der lärmarme Fan wird angenommen, um die Lufteinlaufstruktur der Plattform zu verbessern, die Erregerspule annimmt Bienenwabenlufteinlass, der mittlere magnetische Ring annimmt Doppelschichtweichenlufteinlass, etc. Der neue Lufteinlassentwurf wird angenommen, um die Kühlwirkung zu erhöhen.
7.2. Endverstärker digitalen Schalters SA
Endverstärker des digitalen Schalters SA-Reihe mit zuverlässiger MOSFET- oder IGBT-Technologie,
a. Hohe Stabilität und Zuverlässigkeit
b. Befolgung der EU-„CER“ Standardanforderungen
c. Unter Verwendung der sinusförmigen FrequenzPulsbreitenmodulationstechnologie mit Verstärker der hohen Leistung.
d. Unter Verwendung des Arbeitsprinzips des Schaltnetzteils, ist die Umwandlungs-Leistungsfähigkeit hoch.
e. Elektronische automatische Fluss-teilende Technologie wird eingesetzt
f. Gute Sicherheitsleistung.
7.3. Servoschutzsystem
Die Schutzfunktionen sind komplett und durch schließen über Spannung, unter Spannung, Phasenmangel, Logikausfall, Energiemodul, über Temperatur, Ertrag über gegenwärtigem, Ertrag über Spannung, Getriebespg.versorgungsteil, Körper über Verschiebung, Körpertemperatur, externer Verknüpfung, usw. ein
7.4. Vertikale Expansionsplattform
Die Expansionsplattform wird normalerweise als Exemplarplattform der größeren Installation benutzt, die quadratische oder Runden- oder Benutzergewohnheit sein kann. Um die dynamischen Eigenschaften der ausgedehnten Plattformen zu verringern, müssen alle ausgedehnten Plattformen durch das Modellieren analysiert werden
7.5. Photoelektrisches automatisches zusammenpassendes System
Justieren Sie automatisch die bewegliche Spulenposition, um am Gleichgewicht zu bleiben. Das automatische Ausrichtungssystem garantiert, dass die bewegliche Spule immer während des Be- und Entladung zentriert wird.
7.6. Horizontale gleitende Plattform
Der horizontale Ausziehtischentwurf hat einen hohen Kippmoment und eine seitliche Beschränkung. Dieses Konzept des Entwurfes, kombiniert mit dem horizontalen Ausziehtischstandardgerät, hat eine hohe dynamische Drehmomentgrenze, beim Beibehalten der Führerölfilm-Dämpfungseigenschaften. Die horizontale Plattform wird aus Skateboard, Verbindungsstück, natürlicher Granitplatte, horizontaler Diabasis und unabhängiger Ölquelle verfasst.
acht. Einleitung des digitalen Erschütterungsprüfers
Der Erschütterungskontrolleur nimmt das moderne Strukturverbundsystem an, und die Regelung wird vom DSP-Prozessor verwirklicht. Der PC ist vom Verstellring unabhängig, der die Realzeit- und hohe Leistungsfähigkeit des Kontrollsystems sicherstellt, kann fristgerecht und auf jede mögliche Änderung des Testsystems schnell zu reagieren, und stellt die Stabilität und die hohe Präzision der Steuerung sicher. Die Hardware nimmt 32-Bit-Prozessor des Gleitkommas DSP mit Hauptfrequenz bis 300 MHZ, ADC/DAC mit 24 Bitentschließung, digitale Entstörung des Hochpräzisionsgleitkommas und lärmarme Entwurfstechnologie des Hardware-Stromkreises an, steuert der Prüfer nach dem Zufall die Dynamikwerte ist mehr, als 90dB und das störsignalisierende Verhältnis mehr als 100dB ist.
7.1. Eigenschaften des Erschütterungsprüfers:
A., Hochleistung und Zuverlässigkeit
Die Regelung wird vom DSP-Prozessor verwirklicht. Der PC ist Unabhängiges des Verstellrings und stellt die Realzeit- und hohe Leistungsfähigkeit der Kontrollsystem-, fristgerechten und schnellenantwort zu jeder möglicher Änderung im Testsystem und in der Gewährleistung der Zuverlässigkeit und der hohen Präzision der Steuerung sicher. Alle Inputkanäle haben eine 24 gebissene Entschließung ADC, lärmarmen einen Hardware-Entwurf und eingebauten analogen und digitalen AntiAliasingfilter und effektiv stellen die hohe Genauigkeit der Analyse sicher.
b. Einfache Operation
Die Anwendersoftware, die auf Windows basiert, ist einfach zu benützen und hat reiche Hilfsfunktionen. Die des Zauberer- und Prüfberichtes des Systems starke automatische automatische Generationsfunktion die sich wiederholenden und langweiligen Testaufgaben machen einfacher. Die Prüfparameter sind reich und rigoros, und die Schnittstelle USB2.0 macht ihn anschloss an den Computer genauer und harmonisch.
C, starke Eigenschaften und Flexibilität
Erschütterungssteuerplattform des Erschütterungs-Prüfers A leistungsfähige, die mehrfache komplexe Aufgaben abschließen kann. Auf der gleichen Hardwareplattform kann die unterschiedliche Anwendersoftwarekonfiguration, eine Vielzahl von Analyseaufgaben abschließen, Ihren unterschiedlichen Testanalysebedarf zu erfüllen. Der Kontrolleur nimmt die Modularbauweise an, die die entsprechende Hardware und die Software entsprechend verschiedenen Nutzerbedarfen konfigurieren kann, den unterschiedlichen Bedarf von Benutzern zu erfüllen.
