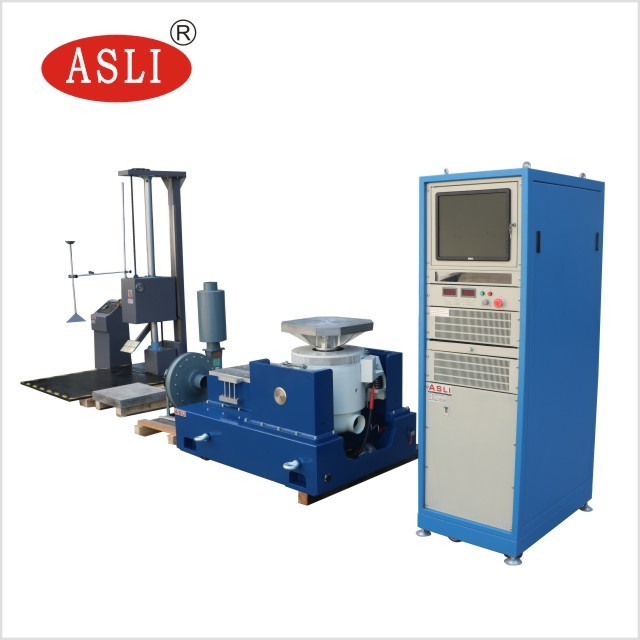

Produkteinführung des Vibrationstisches
Produktanwendung
Beim Vibrationstest geht es darum, eine Komponente oder ein Gerät zu motivieren oder anzustoßen, um zu sehen, wie es in einer realen Umgebung reagiert. Der Vibrationstest hat ein breites Anwendungsspektrum, von Leiterplatten, Flugzeugen, Schiffen, Raketen, Flugkörpern, Automobilen und Haushaltsgeräten bis hin zu anderen Industrieprodukten.
Das Unternehmen Van Code kann Ihnen das gesamte Schock- und Testschema zur Verfügung stellen und die Qualität des Produkts gemäß nationalen und internationalen Standards wie GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM nachweisen.
3. Maschinenauswahlformel und Strukturdiagramm des Vibrationsgenerators
① Die von Ihrem Unternehmen bereitgestellten Testbedingungen;
② Testtyp: Sinus-Sweep; Zufällig;
③ Frequenzbereich: 2–4000 Hz
④ Formel: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Blockschaltbild des Systemprinzips
|

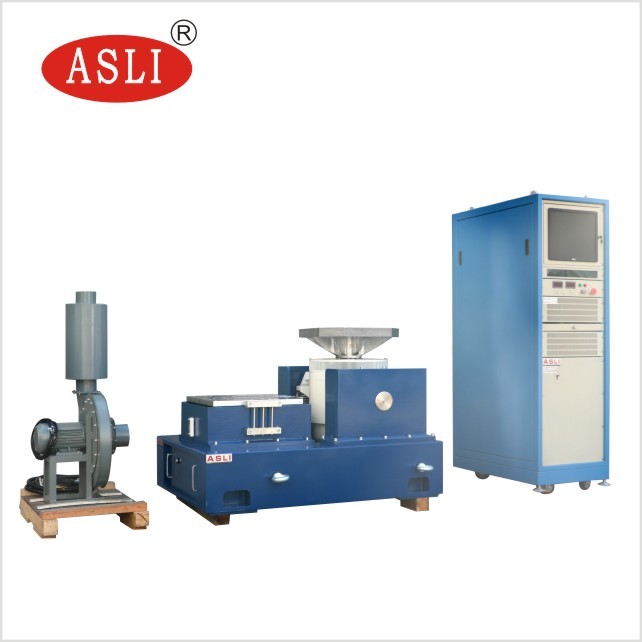

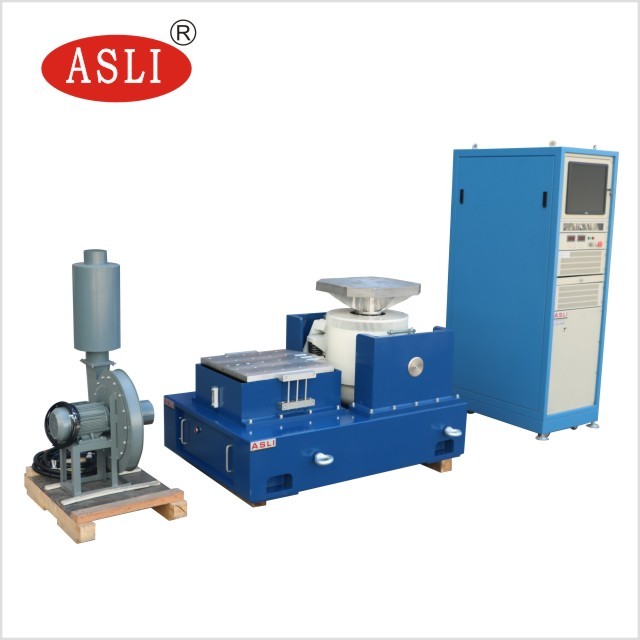

5.Beschreibung der Gerätekonfiguration
| Projekt | Konfigurationsbeschreibung | Menge |
| 1. | Vibrationstischkörper | |
| elektromagnetischer Erregergenerator | 1 | |
| Kühlgebläse (einschließlich Schalldämpfer) | 1 | |
| VT0606 vertikale Erweiterungsplattform 600 mm * 600 mm | 1 | |
| HT0606 horizontaler Ölfilm-Gleittisch 600 mm * 600 mm | 1 | |
| 2. | Digitaler Leistungsverstärker | |
| Leistungsverstärker | 1 | |
| Servoschutzsystem | 1 | |
| Feldstromversorgung | 1 | |
| 3. | Digitaler Vibrationsregler | |
| Host des digitalen Vibrator-Controllers | 1 | |
| Systembeschleunigungssensor | 1 | |
| Steuerrechner | 1 | |
| Kontrollieren Sie die Software-Installations-CD | 1 | |
| 4. | Zufälliger Anhang | |
| Verlängern Sie die Kabelleitung und den Luftkanal | 1 | |
| Betriebsanleitung, Inspektionsbericht, Qualifikationszertifikat, Wartungshandbuch usw | 1 | |
| Angebrachtes Spezialwerkzeug | 1 | |
| Vibrierende Druckleiste / Druckleistenvorrichtung | 1 | |
| Aseismischer Airbag | 4 |
VI. Technische Parameter
| Parameter des elektromagnetischen Erregergenerators ES-3 | |
| maximale Sinuskraft | 300Kg.f Spitze |
| Maximale Zufallskraft | 300Kg.f.r.ms |
| Maximale Stoßstoßkraft | 600Kg.f Spitze |
| Frequenzbereich | 1~3500 Hz |
| maximale Verdrängung | 24 mm PP |
| Höchstgeschwindigkeit | 1,6 m/s |
| maximale Beschleunigung | 100G (980 m/s2) |
| maximale Belastung | 100 kg |
| Die Vibrationsisolationsfrequenz | 2,5 Hz |
| Der Durchmesser des sich bewegenden Kreises | Ø 150 mm |
| Dynamische Kreisqualität | 3kg |
| Mesa-Schraube | 13×M8 |
| magnetische Streuung | <10 Gauss |
| Tischgröße | 750 mm 560 mm 670 mm (vertikaler Tisch) |
| Tischgewicht | Ungefähr 560 kg |
| Der digitale Schaltleistungsverstärker ES-3 | |
| Ausgangsleistung | 4KVA |
| Ausgangsspannung: | 110V |
| Ausgabe: | 30A |
| Leistungsgröße | 720 mm × 545 mm × 1270 mm |
| Gewicht | 230 kg |
| Servoschutzsystem | |
| Funktion: | Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, externer Fehler, Steuerstromversorgung, Logikfehler, Eingangsmangel usw |
| Digitaler Vibrationscontroller VCUSB-2 | |
| Hardwarekonfiguration: |
2-Kanal-Eingang und 1 Ausgangskanal Sinus, zufällig Typische Wirkung, resonante Ausbildung und Aufenthalt (kaufen) |
| Steuerrechner | Original-Markencomputer, LCD-Display (einschließlich Tastatur / fotoelektrischer Maus) |
| Software | Chinesische/englische Bedienung, kann Zeitbereichs- und Frequenzbereichsanalyse, Signalquellen-, Sinus-Sweep-Analyse usw. durchführen. WORD-Testbericht, Signal- und Datenanzeige, Speicherung, Einstellung von Testparametern und Analysefunktionen. |
| Betriebssystem | Windows |
| Beschleunigungssensor, LAB24112 |
Frequenzbereich: 1- -12.000 Hz Empfindlichkeit: 50 mv/g Temperaturbereich: -24–250 °C |
| VT 0606 Vertikale Erweiterungsplattform | |
| Materialqualität | Alufer |
| Mesa-Größe | 600 mm×600 mm |
| Feste Lochposition | M8-Schraubhülse aus Edelstahl, langfristige Verschleißfestigkeit |
| Obergrenze der Nutzungshäufigkeit |
Sinusförmig 1000 Hz stochastisch 2000HZ |
| Gewicht | 35 kg |
| H T0606 Horizontaler Ölfilm-Gleittisch | |
| Materialqualität | Alufer |
| Mesa-Größe | 600 mm×600 mm |
| Feste Lochposition | M8-Schraubhülse aus Edelstahl, langfristige Verschleißfestigkeit |
| Obergrenze der Nutzungshäufigkeit |
Sinusförmig 800 Hz stochastisch 2000HZ |
| Gewicht | 35 |
| BL-300-Lüfter (einschließlich Eliminierungslautsprecher) | |
| Lüfterleistung: | 1,1 KW |
| Strömungsgeschwindigkeit | 1404m3/H |
| elektrischer Bedarf: | |
| Quelle | 3-phasig 380 V / 50 Hz, 15 KVA |
| Erdungswiderstand | ≤4Ω |
Vii. Einführung in die Geräteleistung:

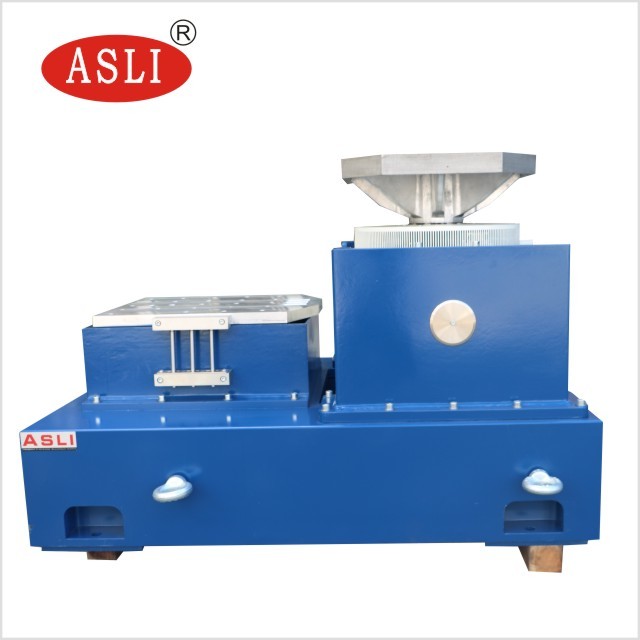

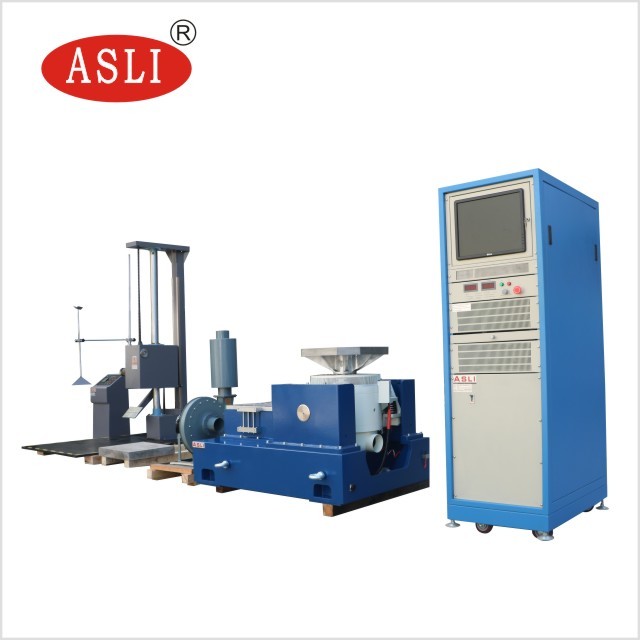

7.1, Vibrationstischkörper VG 300-38
7.1.1. Bewegliche Spule
Der Vibrationstisch ist mit einer gegossenen und manuell bearbeiteten Schwingspule, einem fotoelektrischen pneumatischen Lastunterstützungssystem und einer doppelt gelagerten Axialführung ausgestattet. Die Doppellagerführung ist eine einzigartige Funktion, die dazu beiträgt, axiale dynamische Kreuzungen und Rotationen während Vibrationstests zu reduzieren und gleichzeitig eine überlegene Haltbarkeit zu gewährleisten.
7.1.2. Erregerspule
Doppelte magnetische Pfadstruktur, geringe magnetische Streuung und gleichmäßiges Magnetfeld
7.1.3. Plattformoberfläche
Verwendung fortschrittlicher Phosphorisierungsbehandlung und Automobillacktechnologie mit langfristiger Verschleiß- und Rostschutzwirkung.
7.1.4. Das taiwanesische System ist kalt:
Der geräuscharme Lüfter wird eingesetzt, um die Lufteinlassstruktur der Plattform zu verbessern, die Erregerspule verfügt über einen Wabenluftkanal, der mittlere Magnetring über einen doppelschichtigen Nebenluftkanal usw. Das neue Luftkanaldesign wird übernommen, um den Kühleffekt zu verbessern.
7.2. SA-Digitalschalt-Leistungsverstärker
Digitaler Schaltleistungsverstärker der SA-Serie mit zuverlässiger MOSFET- oder IGBT-Technologie,
A. Hohe Stabilität und Zuverlässigkeit
B. Einhaltung der EU-Standardanforderungen „CE“.
C. Verwendung der Sinusfrequenz-Pulsweitenmodulationstechnologie mit Hochleistungsverstärker.
D. Durch das Funktionsprinzip des Schaltnetzteils ist die Umwandlungseffizienz hoch.
e. Es kommt die elektronische automatische Flow-Sharing-Technologie zum Einsatz
F. Gute Sicherheitsleistung.
7.3. Servoschutzsystem
Die Schutzfunktionen sind vollständig, einschließlich Überspannung, Unterspannung, Phasenmangel, Logikfehler, Leistungsmoduldurchgang, Übertemperatur, Ausgangsüberstrom, Ausgangsüberspannung, Antriebsstromversorgung, Gehäuseüberverschiebung, Gehäusetemperatur, externe Verknüpfung usw
7.4. Vertikale Erweiterungsplattform
Die Erweiterungsplattform wird normalerweise als größere Installationsprobenplattform verwendet, die quadratisch oder rund sein kann oder vom Benutzer angepasst werden kann. Um die dynamischen Eigenschaften der erweiterten Plattformen zu reduzieren, müssen alle erweiterten Plattformen durch Modellierung analysiert werden
7.5. Photoelektrisches automatisches Matching-System
Passen Sie die Position der beweglichen Spule automatisch an, um im Gleichgewicht zu bleiben. Das automatische Ausrichtungssystem stellt sicher, dass die bewegliche Spule beim Be- und Entladen immer zentriert ist.
7.6. Horizontal verschiebbare Plattform
Die horizontale Schiebetischkonstruktion weist ein hohes Kippmoment und eine seitliche Begrenzung auf. Dieses Konstruktionskonzept bietet in Kombination mit der standardmäßigen horizontalen Schiebetischvorrichtung eine hohe dynamische Drehmomentgrenze, während die Dämpfungseigenschaften des Führungsölfilms erhalten bleiben. Die horizontale Plattform besteht aus Skateboard, Verbindungsstück, natürlicher Granitplatte, horizontaler Gleitbasis und unabhängiger Ölquelle.
acht. Einführung des digitalen Vibrationsreglers
Der Vibrationsregler übernimmt das fortschrittliche verteilte Struktursystem und die Regelung wird durch den DSP-Prozessor realisiert. Der PC ist vom Steuerring unabhängig, was die Echtzeitfähigkeit und hohe Effizienz des Steuersystems gewährleistet, rechtzeitig und schnell auf jede Änderung des Testsystems reagieren kann und die Stabilität und hohe Präzision der Steuerung gewährleistet. Die Hardware verfügt über einen 32-Bit-Gleitkomma-DSP-Prozessor mit einer Hauptfrequenz von bis zu 300 MHz, einen ADC/DAC mit 24-Bit-Auflösung, eine hochpräzise digitale Gleitkomma-Filterung und eine rauscharme Designtechnologie der Hardwareschaltung. Der Controller steuert den Dynamikbereich nach dem Zufallsprinzip über 90 dB und das Signal-Rausch-Verhältnis über 100 dB.
7.1. Merkmale des Vibrationscontrollers:
A. Hohe Leistung und Zuverlässigkeit
Die Regelung wird durch den DSP-Prozessor realisiert. Der PC ist vom Steuerring unabhängig und gewährleistet die Echtzeitfähigkeit und hohe Effizienz des Steuersystems, eine rechtzeitige und schnelle Reaktion auf Änderungen im Testsystem sowie die Zuverlässigkeit und hohe Präzision der Steuerung. Alle Eingangskanäle verfügen über einen ADC mit 24-Bit-Auflösung, ein rauscharmes Hardware-Design und integrierte analoge und digitale Anti-Aliasing-Filter, wodurch die hohe Genauigkeit der Analyse effektiv gewährleistet wird.
B. Einfache Bedienung
Die auf Windows basierende Anwendungssoftware ist einfach zu bedienen und verfügt über umfangreiche Zusatzfunktionen. Der leistungsstarke automatische Assistent und die Funktion zur automatischen Erstellung von Testberichten des Systems erleichtern sich wiederholende und langweilige Testaufgaben. Die Testparameter sind umfangreich und streng, und die USB2.0-Schnittstelle sorgt für eine engere und harmonischere Verbindung mit dem Computer.
C, leistungsstarke Funktionen und Flexibilität
Vibrationsregler Eine leistungsstarke Vibrationskontrollplattform, die mehrere komplexe Aufgaben erledigen kann. Auf derselben Hardwareplattform und unterschiedlichen Anwendungssoftwarekonfigurationen können verschiedene Analyseaufgaben ausgeführt werden, um Ihren unterschiedlichen Anforderungen an die Testanalyse gerecht zu werden. Der Controller ist modular aufgebaut und kann die entsprechende Hardware und Software entsprechend den unterschiedlichen Benutzeranforderungen konfigurieren, um den unterschiedlichen Anforderungen der Benutzer gerecht zu werden.
