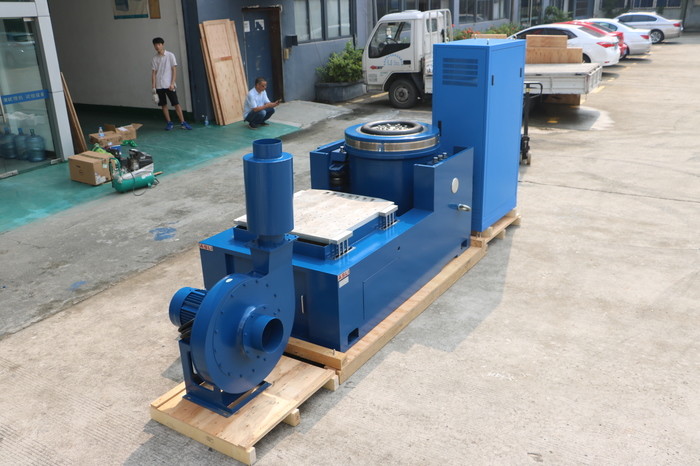

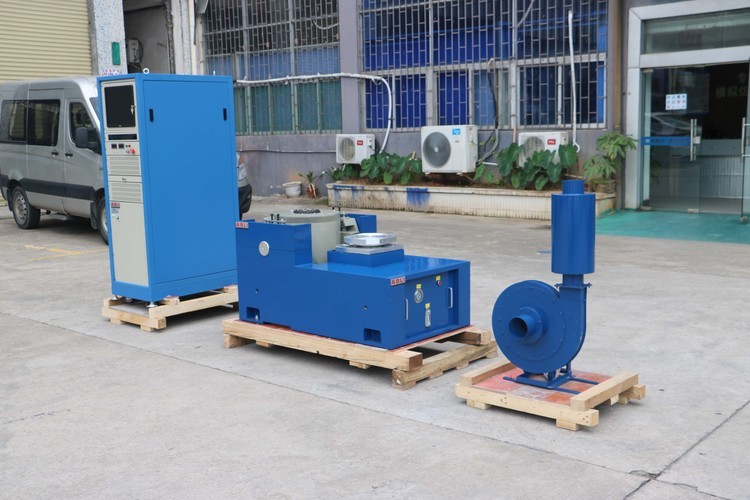

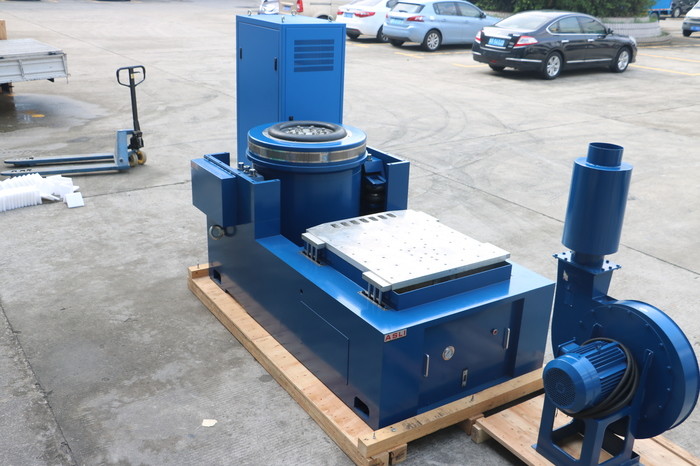

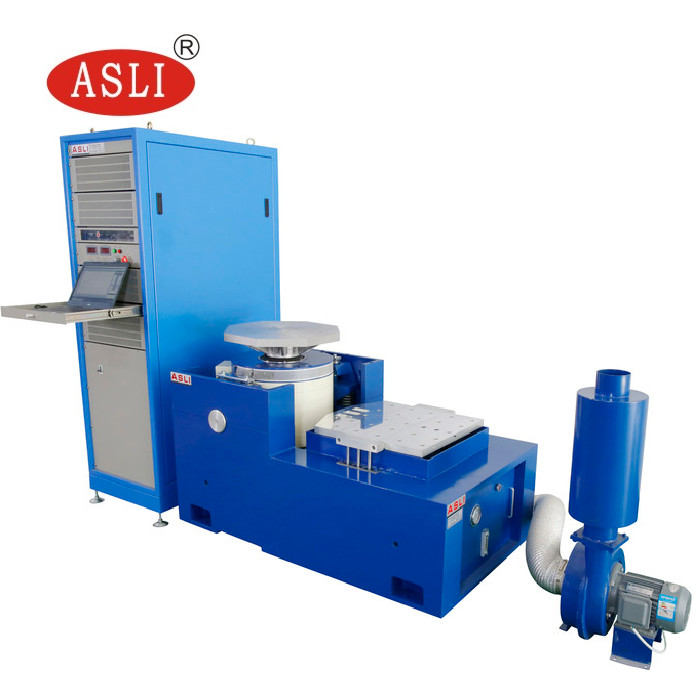

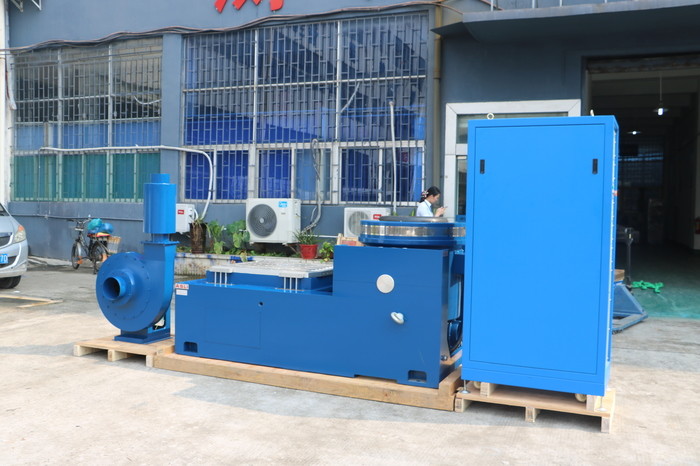

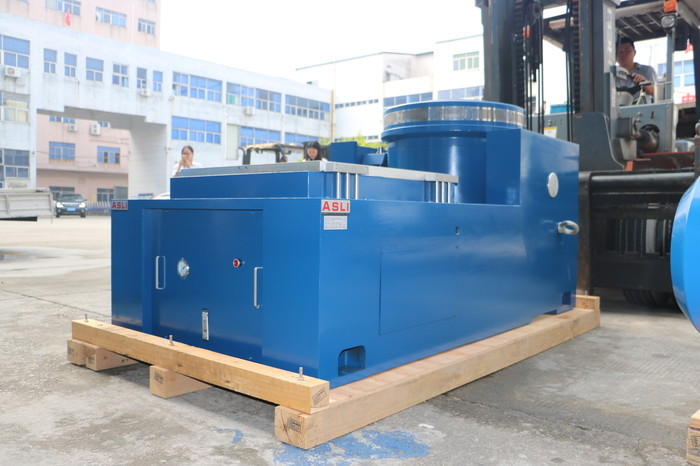

Hochfrequenzvertikale IEC61300-2-1 und horizontale Elektrodynamik-Erschütterungs-Prüfmaschine
Product Details
| Sinuskraft: | 3000n ~ 150000n | Dimension: | 730*550*650 mm l*w*h oder angepasst |
|---|---|---|---|
| Tischgröße: | 300*300MM | Anwendung: | Autoteile |
| Leistung: | AC380V, 3 Phase 5 Linien | Geschwindigkeit: | 1,8 m/s |
| Vibrationsrichtung: | 3 Achsen | Prüfstandard: | IEC61300-2-1 |
| Hervorheben |
Erschütterungs-Prüfmaschine 300x300mm,Elektrodynamik-Erschütterungs-Prüfmaschine,Prüfvorrichtung der Erschütterungs-3000N |
||
Product Description
Eine Vibrationsprüfmaschine ist ein spezialisiertes mechanisches Gerät, mit dem Vibrationsprüfungen an verschiedenen Materialien, Komponenten und Systemen durchgeführt werden. It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
Die Hauptfunktion einer Vibrationsprüfmaschine besteht darin, die mechanische Ausdauer, die strukturelle Integrität und die Zuverlässigkeit des Produkts unter einer breiten Palette dynamischer und vibrativer Belastungen zu bestimmen.Die Maschine unterwirft die Prüfprobe einer Reihe von Kraft-Eingängen mit unterschiedlichen Frequenzen und Amplituden und misst ihre Reaktion und ihr Verhalten, um die Qualität und Sicherheit des Produkts zu bewerten.
Vibrationsprüfmaschinen können verschiedene Arten dynamischer Belastungen simulieren, einschließlich zufälliger, sinusförmiger und Stoßschwingungen.Die Maschinen sind in der Regel elektromechanisch oder hydraulisch und bestehen aus einem Vibrationstisch oder einer Vibrationsplattform, ein Schüttler oder ein Aktor und ein Steuerungssystem, das den Schwingungseingang synchronisiert und reguliert.
Zu den Hauptanwendungen der Vibrationsprüfmaschine gehören Produktentwicklung, Qualitätskontrolle und Konformitätsprüfung, bei denen Produkte spezifische Normen und Vorschriften erfüllen müssen.Die Maschine kann verschiedene Umweltbedingungen simulieren, einschließlich Temperatur, Luftfeuchtigkeit und Höhenlage, die Ingenieuren dabei unterstützen, Designfehler zu erkennen und die Produktleistung zu verbessern.
Insgesamt the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
- Modell:ES-1, ES-2, ES-3... ES-350
- Nennkraft Sinus (N):1,000 bis 3,500,000
- Nennwert der zufälligen Kraft (N):1,000 bis 3,500,000
- Frequenzbereich (Hz):3 bis 3,500
- Nennbeschleunigung (m/s2):400 zu 1,000
- Nenngeschwindigkeit (m/s):1.2 gegen 1.8
- Nennverdrängung (p-p, mm):25 bis 51
- Max. Belastung (kg):70 zu 4,500
- Bewegliche Spirale (kg):2.5 bis 300
- Abmessung der beweglichen Spirale (mm):150 bis 870
- Innerhalb einer kleinen Ladestelle, um eine höhere Beschleunigung und Arbeitsfrequenz zu realisieren, um die Ladekapazität und Leistung der gesamten Maschine zu verbessern.
- Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, bequemer Installation und Anpassung.
- Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
- Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5'1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5'1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5'800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5'1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 | 5'800 5'1100 5'1400 | 126 168 210 |
VT vertikal erweiterte Bank und spezifizierte Klemmen, präzise berechnet, aufwändige Design, um sicherzustellen, dass der Kunde erworben die beste Leistung nach perfekt.
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Runde Bank) | 220 | 350 | Φ1200 |
Product Highlights
Der elektrodynamische Vibrationstester IEC61300-2-1 bietet 3-Achsen-Tests, eine Sinuskraft von 3000 N bis 150000 N, eine Geschwindigkeit von 1,8 m/s und einen 300 x 300 mm großen Tisch. Es ist ideal für Autoteile und gewährleistet Haltbarkeit und Konformität. Kundenspezifische Größen für verschiedene industrielle Anforderungen verfügbar.
