Ausrüstung für Vibrationsprüfungen ES-6.pdf

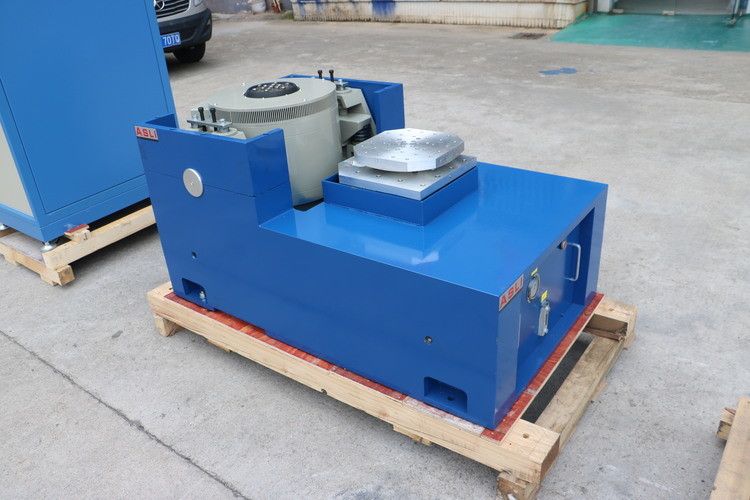

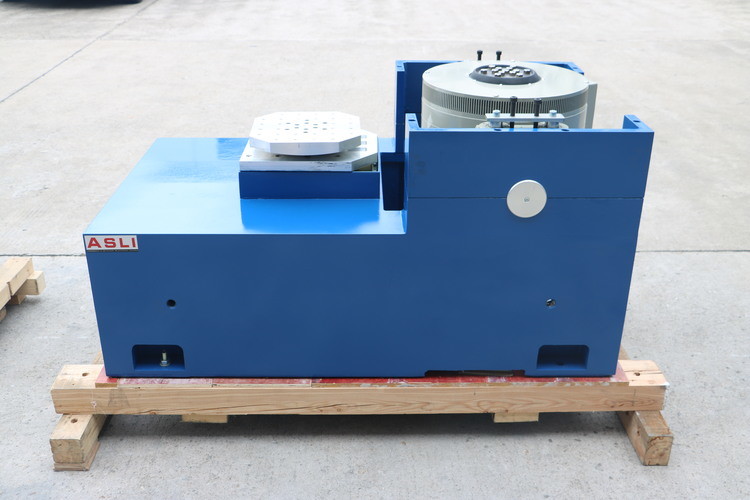

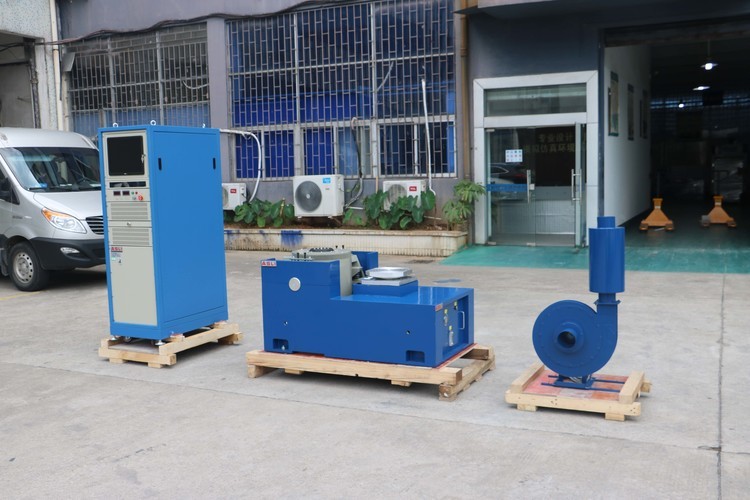

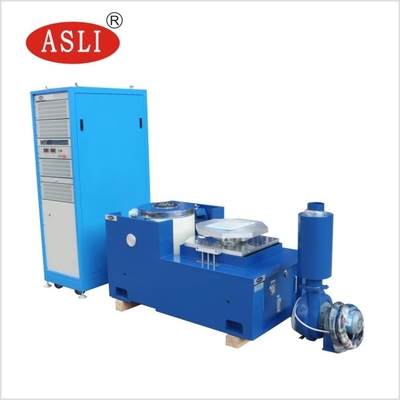

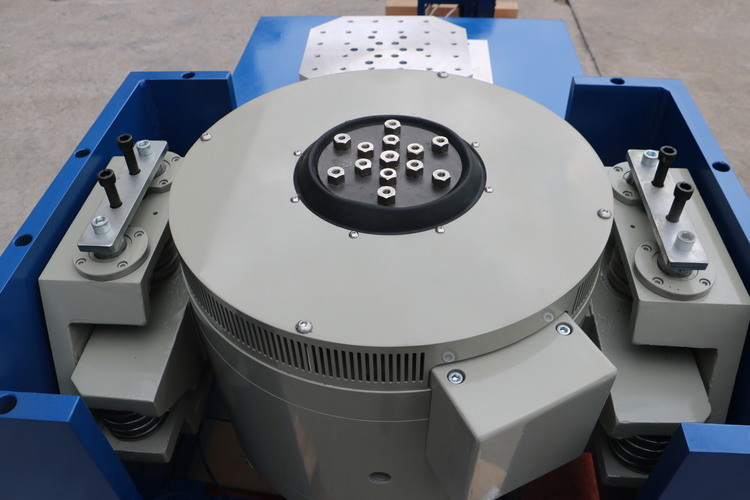

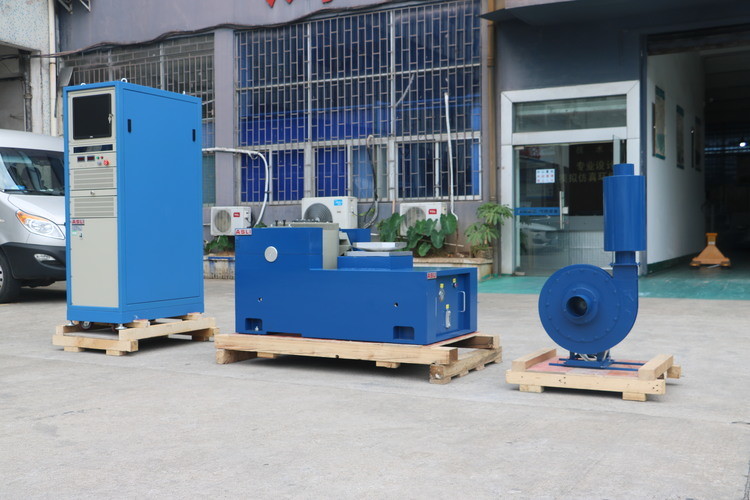

IEC 60068-2 Elektrodynamischer Vibrator Shaker Tisch für die Prüfung von Automobilteilen
Prüfstand:
Einheitliche Prüfsysteme, die die Anforderungen der Richtlinie 2008/57/EG erfüllen.
Elektromagnetische Vibrationsprüfsysteme simulieren die Vibrationsumgebung unter Laborbedingungen und prüfen die Aufprallfestigkeit sowie die Zuverlässigkeit verschiedener Vibrationsprüfverfahren.Im Labor, mit Hilfe von Vibrationsprüfsystemen, Simulationen der Reproduktion von Sinusoid-, Zufalls-, Resonanz- und Aufenthaltssuche, klassischen Stoß- und Straßenmodellen usw.Es ist für die Produktqualitätssicherung unerlässlich, Forschung und Entwicklung neuer Produkte
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Technische Parameter des vertikalen Expanders des elektrodynamischen Shaker-Systems:
Eigenschaften:
1. Set-up: Chinesisch und Englisch Menü, Computerbetrieb, Einsatz spezialisierter Überwachungs- und Steuerungssysteme, die Daten des gesamten Prozesses können übergeben und ausgeführt werden.
2.Anzeigefunktionen: dynamische Anzeigekurven, Multi-Dan, auf die Anzahl der Daten.
3.Kurvenrekorder:Echtzeit-Aufzeichnung der Prüfdaten, Prüfdaten automatisch, die Prüfresultate können gespeichert, gedruckt werden.
Wenn Sie Zweifel oder BedürfnisseIEC 60068-2 Elektrodynamischer Vibrator Shaker Tisch für die Prüfung von AutomobilteilenBitte kontaktieren Sie mich.
