Große Kraft von 3 Achse elektrodynamischer Vibrator Shaker Table für sinusförmigen Erschütterungs-Test
Product Details
| Sinuskraft: | 60000n | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verschiebung: | 51mm | Frequenz: | 3~3500 Hz |
| Laden: | 250 kg | Beschleunigung: | 100g |
| Anker: | 230 mm | Vibrationsrichtung: | 3 Achse |
| Anwendung: | Luft- und Raumfahrt | Funktion: | Sinus & zufällig |
| Hervorheben |
MIL-STD Shaker Table,1.8m/s Geschwindigkeit Shaker Table,230mm Erschütterung Shaker Table |
||
Product Description
Herunterladen: Vibrations- und Temperaturprüfmaschine THV-Volumen (PDF)

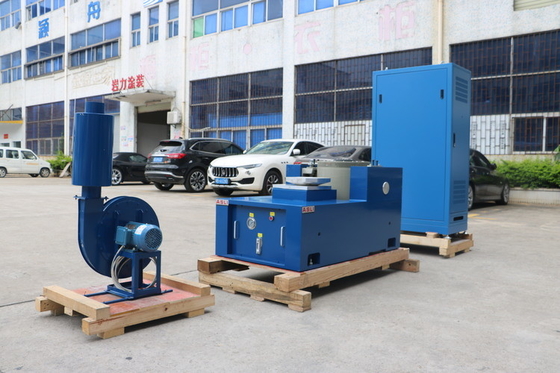

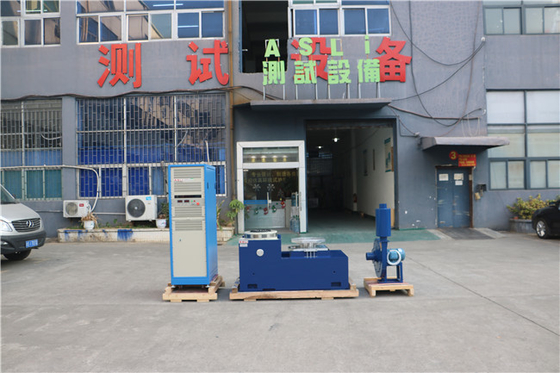

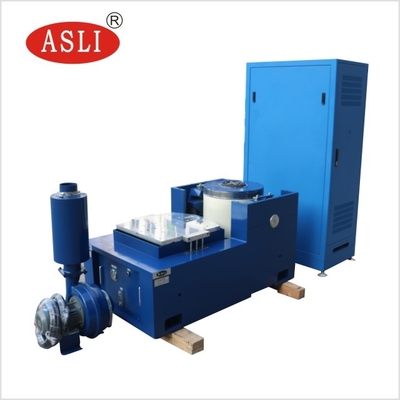

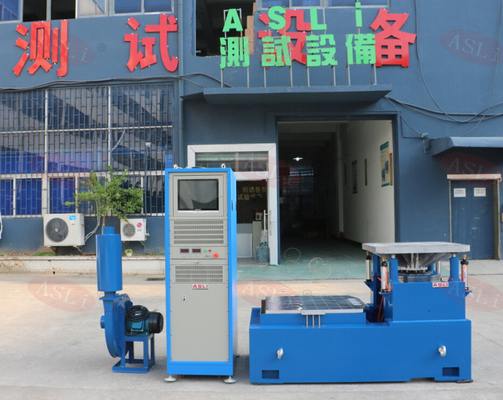

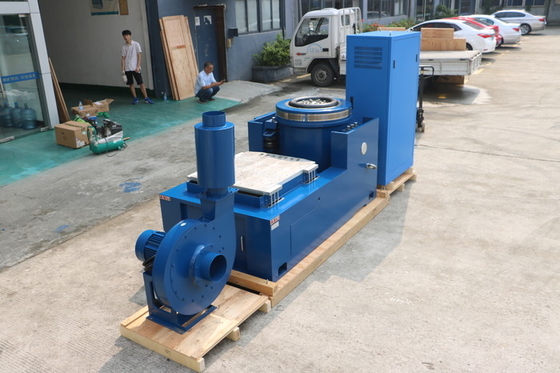

Der 3-Achsen-Elektrodynamische Vibrationsrütteltisch mit großer Kraft ist für Sinus-Vibrationstests konzipiert und kann die folgenden Prüfnormen erfüllen: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS und andere.
Die Hochfrequenz-Vibrationsprüfmaschine / Vertikales Rüttelsystem, das für die Prüfnormen IEC, ISTA und MIL-STD entwickelt wurde, verwendet fortschrittliche moderne Technologien, darunter eine Doppelmagnetkreisschaltung, selbstgenerierende Skelettaktionskreise, Luftunterstützung, Rollenlager und Linearführungen sowie Schwingungsisolierung. Es kann X-, Y- und Z-dreiachsige Sinus-Vibrationstests und Breitband-Zufallsvibrationstests sowie klassische (Halbsinus-) Puls- und Schockantwortspektraltests durchführen.
Es wird häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Haushaltsgeräte und anderen Bereichen eingesetzt.
| Systemmodell | ES-60 |
|---|---|
| Frequenzbereich (Hz) | 3 ~ 3500 |
| Nennkraft – Sinus (N) | 60000 |
| Nennkraft – Zufall (N) | 60000 |
| Nennkraft – Stoß (N) | 120000 |
| Maximale Beschleunigung – Sinus (m/s²) | 1000 |
| Maximale Beschleunigung – Zufall (m/s² eff) | 1000 |
| Maximale Beschleunigung – Stoß (m/s²) | 2000 |
| Maximale Geschwindigkeit – Sinus (m/s) | 1.8 |
| Maximale Geschwindigkeit – Stoß (m/s) | 1.8 |
| Maximale Auslenkung / Hub (mm p-p) | 51 |
| Masse der beweglichen Spule (kg) | 60 |
| Abmessungen der beweglichen Spule | Ø 40 mm |
| Größe des vertikalen Tisches | Kundenspezifisch – ausgewählt nach Prüfanforderungen |
| Größe des horizontalen Tisches | Kundenspezifisch – ausgewählt nach Prüfanforderungen |
| Max. Last (kg) | 800 |
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (p-p) mm | Max. Last (kg) | Schwingspule (kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
- Gut konstruiertes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreisschaltung mit geringer magnetischer Flussleckage, kompakter Struktur und rationaler Anordnung.
- Rockerarm-Rollenlager, gerade und importorientierte Verbundkörpersteifigkeitsausrichtung mit exzentrischer Lastkapazität.
- Trunnion-Isolationsfundament für den Hormongebrauch, mit bequemer mobiler Installation.
- Das fortschrittliche mobile System sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lager-Kleinballons erhöht die Lagerkapazität des Rütteltisches und verbessert die Tieffrequenzleistung.
Wenn Sie weitere Informationen über den 3-Achsen-Elektrodynamischen Vibrationsrütteltisch mit großer Kraft für Sinus-Vibrationstests benötigen, zögern Sie bitte nicht, Ihre Anfrage zu senden.
