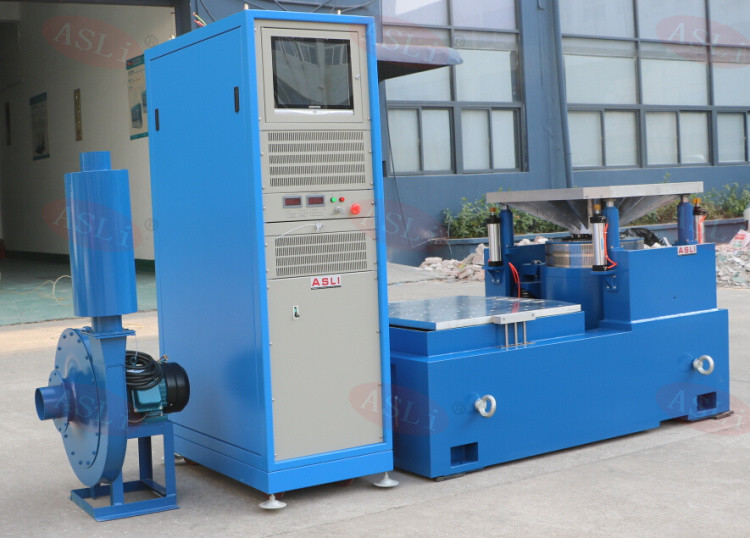

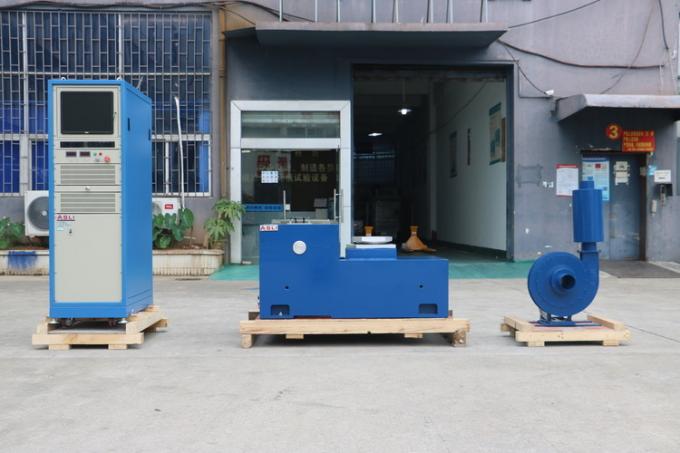

Elektrodynamische Erschütterungs-Prüfungsgerät für elektronische Produkte
Product Details
| Frequenz: | 5Hz~3500Hz | Verwendung: | Simulationsschwingungstests |
|---|---|---|---|
| Vibrationsrichtung: | x-yz | Max. Geschwindigkeit: | 1,6 m/s |
| bewegliche Spule: | 6,5 kg | Anwendung: | Elektronische Produkte |
| Hervorheben |
Prüfungsgerät der Erschütterungs-3500Hz,Prüfungsgerät der Erschütterungs-1.6m/s,Elektrodynamische Sinus-Erschütterungs-Prüfung |
||
Product Description
Beim Vibrationstest wird im Allgemeinen gefordert, dass ein Zufallssignal Spitzenwerte von dreimal dem Effektivwert enthält. Die von einem Erreger erzeugte Kraft wird hauptsächlich durch den Erwärmungseffekt des Stroms – also den Effektivwert – begrenzt, während die Leistung des Leistungsverstärkers von den Spitzenwerten beeinflusst wird.
Die elektromagnetische Vibrationsprüfmaschine ist für hohe Qualität, hohe Leistung, hohe Zuverlässigkeit, Präzision, Genauigkeit und bequeme Bedienung ausgelegt. Sie ist eine Testplattform, die eine breite Palette von Testspezifikationen erfüllt, darunter IEC, MIL-STD, JIS, ASTM und andere.
Dokument zum Speichern herunterladen – hier klicken → ES-3A vibration tester.pdf
- Flexibles Aufhängungssystem und gerade Führung – hohe Tragfähigkeit, gute Führungseigenschaften und hohe Stabilität.
- Die statische Steifigkeit der zentralen Luftfeder ist groß, die dynamische Steifigkeit ist klein, die Tragfähigkeit ist stark und die dynamische Leistung ist ausgezeichnet.
- Schnelle Selbstdiagnose und Kettenüberwachung – hohe Sicherheit und Zuverlässigkeit.
- Die Luftfeder-Isolations- und Dämpfungsvorrichtung macht ein spezielles Fundament überflüssig, reproduziert die Vibrationswelle perfekt und reduziert die Vibrationsübertragung.
- Bietet verschiedene horizontale und vertikale Erweiterungsplattformen für verschiedene Anwendungen.
- Kompatibel mit allen Arten von Vibrationscontrollern – einfache Bedienung.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (p-p) mm | Max. Zuladung (Kg) | Bewegte Spule (Kg) | Abmessung der bewegten Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

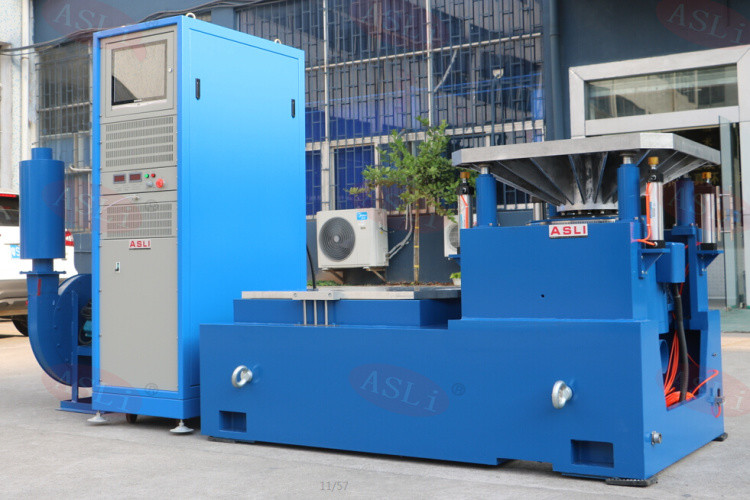

Der vertikale erweiterte Tisch VT und die spezifizierten Klemmen sind präzisionsberechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung erzielt.
- Innerhalb einer kleinen Ladebank werden höhere Beschleunigungen und Arbeitsfrequenzen realisiert, was die Ladekapazität und Leistung der gesamten Maschinenbank verbessert.

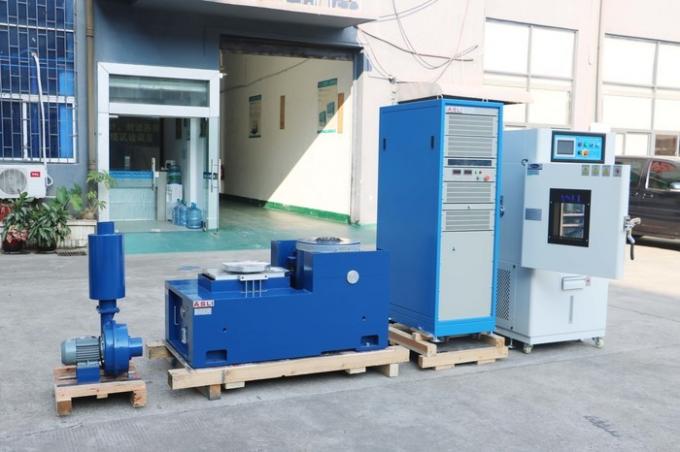

- Die horizontale Bank und die Vibrationsbank sind eine integrale Einheit mit perfekter Struktur und bequemer Installation und Einstellung.
- Statische Druckschiene, V-Form, mit Kapazität für schräg belastungs- und schräg belastungsresistente Belastung.
- Eingebaute Ölpumpe – gute Struktur und einfache Bedienung.
Bitte zögern Sie nicht, Ihre Anfrage bezüglich des elektrodynamischen Vibrationsprüfgeräts für elektronische Produkte zu senden.
