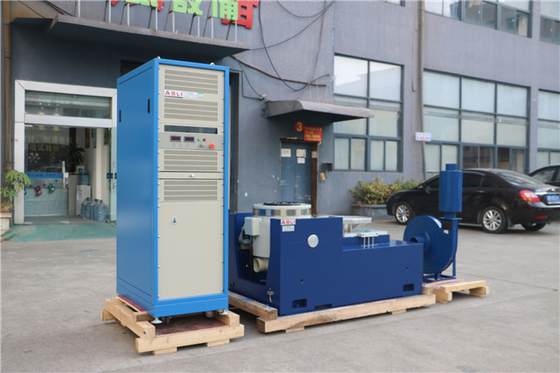

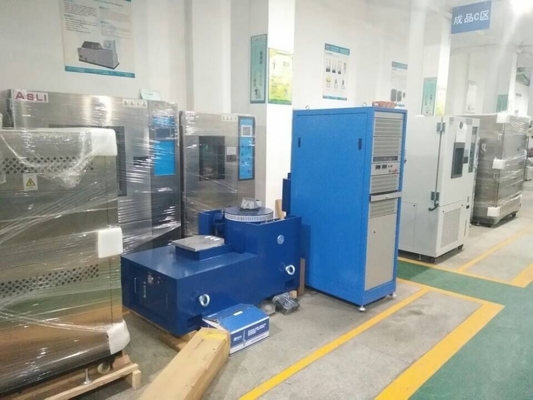

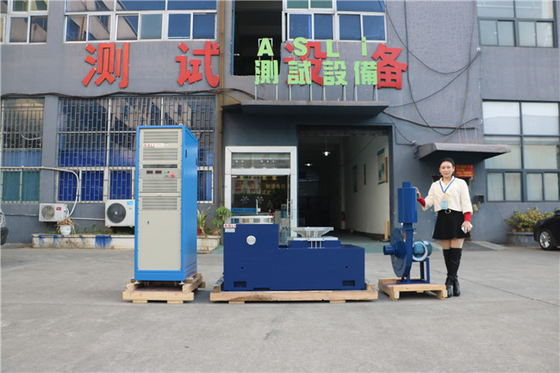

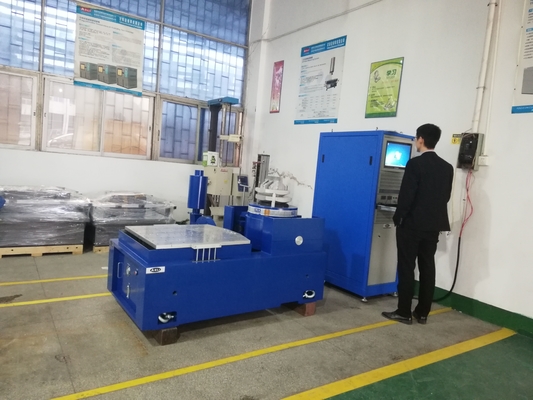

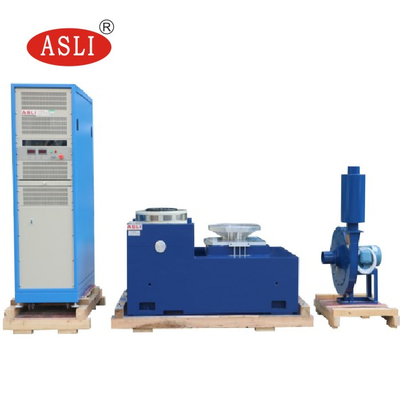

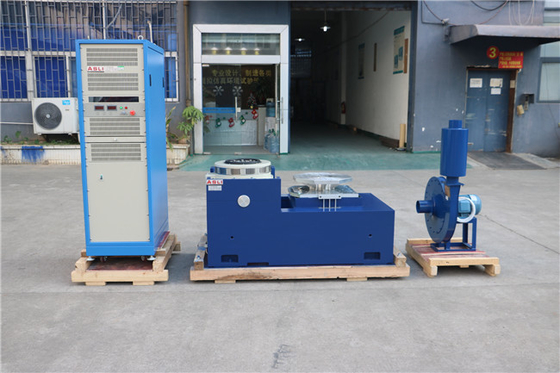

Elektrodynamik-Art Hochfrequenz-Shaker Table mit Beschleunigung 100g für Elektronik-Teile
Product Details
| Vibrationsrichtung: | Achse XYZ | Vibrationswelle: | Zufälliger Sinus |
|---|---|---|---|
| Verschiebung: | 51mm | Tischgröße: | 800*800mm |
| Anwendung: | Elektronikteile | Leistung: | AC380V 3-Phase-5-Leitung |
| Max. Beschleunigung: | 100G | Prüfstandard: | ISO 16750 |
| Hervorheben |
Elektrodynamik-Art Shaker Table,100g Beschleunigung Shaker Table,Achsen-Schwingtisch AC380V 3 |
||
Product Description
Produkte werden täglich in Paketen und Containern weltweit versendet, und ob sie mit Fahrzeugen, Schiffen oder Flugzeugen transportiert werden, sie sind bei jedem Transportmittel Vibrationen ausgesetzt.Eine Vibrationsprüfung wird häufig als Qualitätskontrollwerkzeug verwendet, um Produkte vor dem Versand Vibrationen auszusetzen.Die Ergebnisse können für das Produkt- und Verpackungsdesign verwendet werden, um Schäden durch Schütteln und Springen zu reduzieren.
Diese hochfrequente elektromagnetische Vibrationsprüfgeräte sind speziell für Elektronikteile entwickelt und bieten eine zuverlässige Leistung bei einer Beschleunigung von bis zu 100 g.
Dokument zum Download zur Speicherung: Vibrationsprüfgeräte ES-20.pdf
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3'3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3'3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
Die hervorgehobene Zeile zeigt das in dieser Produktliste genannte Modell ES-20.
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5'1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
Unterstützt Sinus-, Zufalls-, Resonanz- und Aufenthaltssuche, typische Aufprall- und Straßensimulationsmodi.
Der zentrale Last-Airbag bietet eine hohe statische Steifigkeit, eine geringe dynamische Steifigkeit, eine hohe Tragfähigkeit und eine hervorragende Leistung bei Amplitudenänderungen.
Die doppelte Magnetisierung reduziert das Flussleckage und das Magnetfeld wird gleichmäßig aufgelöst, um starke elektromagnetische Feldsteuerungsschaltkreisinterferenzen zu liefern.
Neben den Vibrationsprüfern umfasst unser Sortiment auch:
- Temperatur-/Feuchtigkeitstestreihe:Temperatur-Feuchtigkeitsprüfkammer, Eintrittsstabilitätskammer, Wärmeschockprüfkammer, Temperaturfeuchtigkeit UV-Prüfkammer, Rampenfrequenz-Temperaturkammer.
- Alterungstestreihe:Hochtemperaturofen, Vakuumtrocknungsofen, Luftlüftung Alterungstestkammer, Dampfalterungstestkammer, Ozon-Testkammer, Verbrennungs-Testgeräte.
- Wettersimulationsprüfserie:Regensprühprüfkammer, Staubprüfkammer, Xenonlampenalterungsprüfkammer, UV-Widerstandsprüfkammer.
- Mechanische Prüfreihen:Vibrationsprüfmaschine, Fallprüfmaschine, Stoßprüfmaschine, Beschleunigungsmechanik-Schock-Tester und mehr.
Wenn Sie weitere Informationen über den Elektrodynamik-Typ-Hochfrequenz-Shaker-Tisch mit 100g Beschleunigung für Elektronikteile benötigen, zögern Sie bitte nicht, Ihre Anfrage zu senden.
Product Highlights
Elektrodynamischer Hochfrequenz-Schütteltisch für Elektronikteile: 100 g Beschleunigung, 51 mm Verschiebung, XYZ-Achse, 800 x 800 mm Tisch, ISO 16750-konform, 380 V Wechselstrom, dreiphasig. Bietet Zufalls-/Sinusmodi, hohe Belastbarkeit und Interferenzkontrolle.
