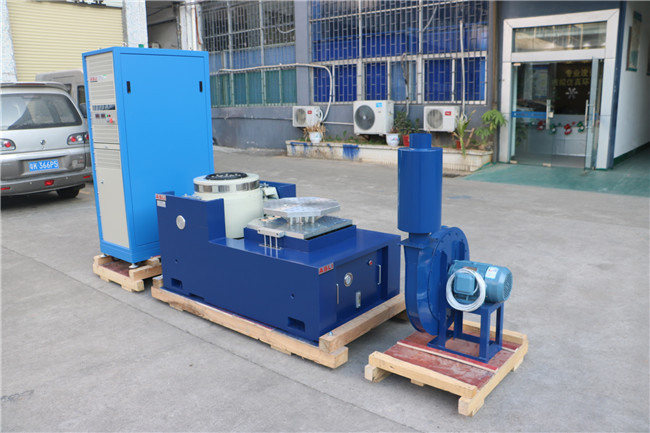

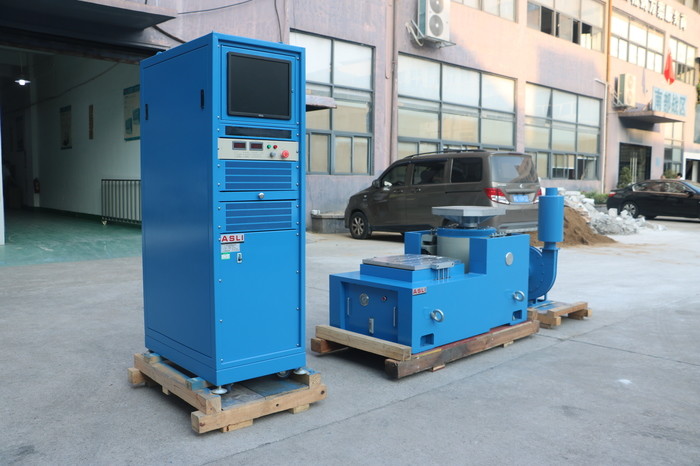

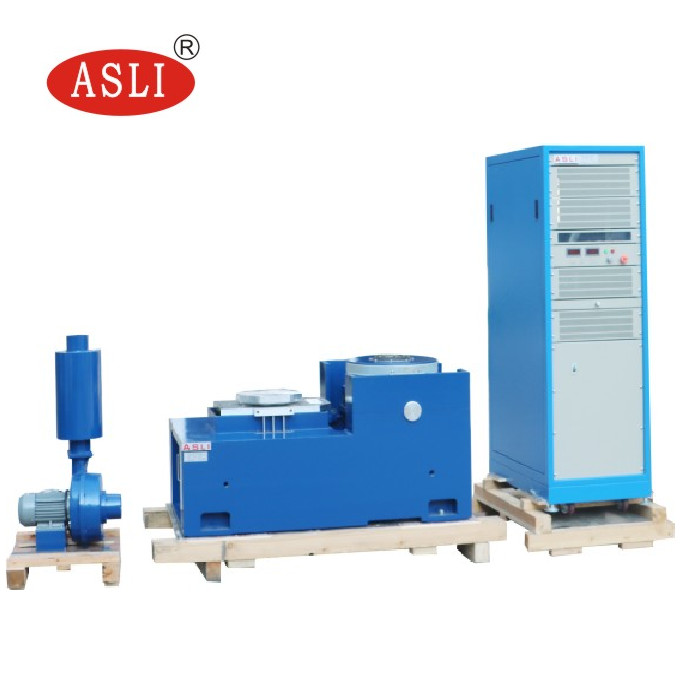

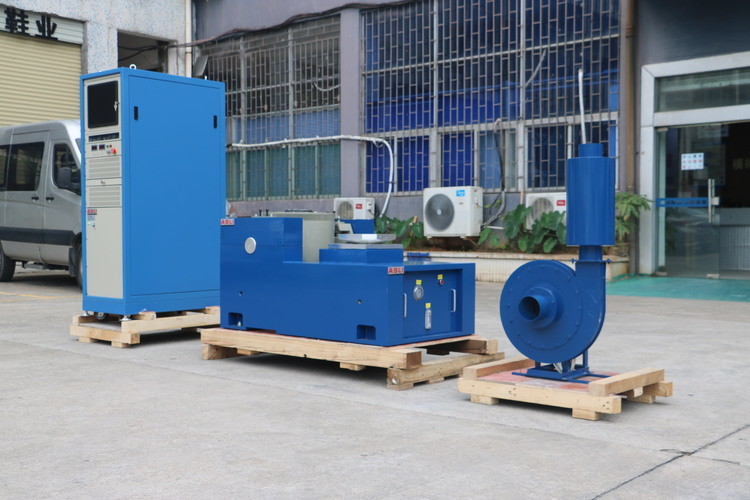

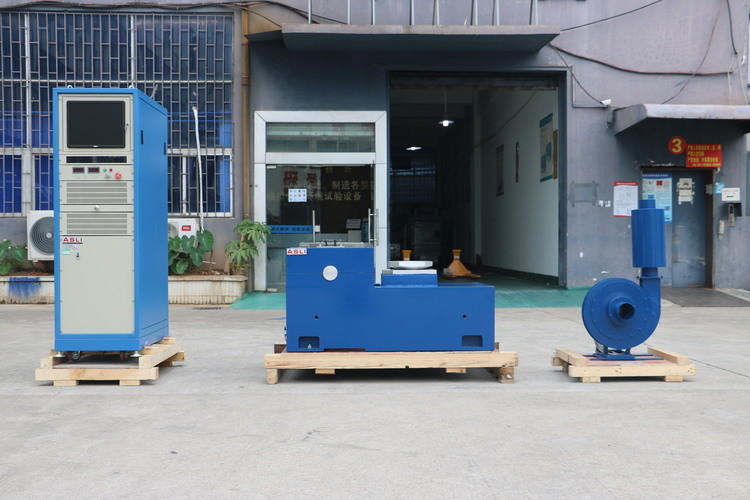

Führende Hersteller-High Frequency Electrodynamic-Erschütterungs-Widerstand-Prüfsysteme mit Beschleunigung 100g
Product Details
| Sinuskraft: | 30000N | Prüfstandard: | IEC 60068-Standard |
|---|---|---|---|
| Geschwindigkeit: | 2,0 m/s | Verschiebung: | 100mm |
| Frequenz: | 3~3500 Hz | Laden: | 500kg |
| Beschleunigung: | 100G | Anwendung: | Batterie, Autoteile |
| Hervorheben |
Elektrodynamische Erschütterungs-Prüfsysteme,Prüfsysteme der Erschütterungs-2.0m/s,Testgerät des Schwingtisch-IEC60068 |
||
Product Description
Elektromagnetische Vibrationstische werden häufig in den Bereichen Verteidigung, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Automobil, Haushaltsgeräte und anderen Industrien eingesetzt. Diese Art von Ausrüstung wird zur Erkennung von frühen Fehlern, zur Simulation tatsächlicher Arbeitsbedingungen und zur Durchführung von Festigkeitsprüfungen von Strukturen verwendet. Die Produktanwendung ist breit gefächert, die Anwendungsbreite ist offensichtlich und der Testeffekt ist bemerkenswert und zuverlässig.
Das System unterstützt Sinuswelle, FM, Sweep, programmierbar, Frequenzvervielfacher, logarithmisch, maximale Beschleunigung, Amplitudenmodulation und Zeitsteuerung. Es verfügt über eine voll funktionsfähige Computersteuerung und eine einfache Bedienung mit fester Beschleunigung/fester Amplitude. Die Ausrüstung wurde 3 Monate lang auf kontinuierlichen störungsfreien Betrieb getestet, was eine stabile Leistung und zuverlässige Qualität zeigt.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Zuladung (Kg) | Bewegliche Spule (Kg) | Abmessungen der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| Sinuskraft (Spitze) | 30 kN |
|---|---|
| Schlagkraft (Spitze) | 60 kN |
| Frequenzbereich | 5–2.800 Hz |
| Hub (kontinuierlich) | 100 mm |
| Max. Geschwindigkeit | 1,8 m/s |
| Max. Beschleunigung | 100 G |
| Ankerdurchmesser | 445 mm |
| Resonanzfrequenz 1. Ordnung | 2.400 Hz |
| Zulässiges exzentrisches Moment | >500 N·m |
| Ankergewicht | 40 kg |
| HE/ST Schraubenabmessung | M10 (metrisch) |
| Axiale Schwingungsisolationsfrequenz | <3 Hz |
| Max. Nutzlast | 500 kg |
| Magnetischer Flussleck | ≤1 mT |
| Abmessungen (L×B×H, unverpackt) | 1.330 × 860 × 1.250 mm |
| Gewicht (unverpackt) | 2.500 kg |
| Installation | Gummimatte (Befestigungsbolzen erforderlich) |
| Verstärkerausgang | 30 kVA |
|---|---|
| SNR | >65 dB |
| Nenn-Ausgangsspannung | 120 Veff |
| Verstärkereffizienz | >90% |
| Abmessungen (L×B×H, unverpackt) | 800 × 900 × 2.100 mm |
| Gewicht (unverpackt) | 500 kg |
| Luftvolumen | 0,46 m³/s |
|---|---|
| Leistung | 7,5 kW |
| Luftkanal-Durchmesser | 200 mm |
| Luftdruck | 8,8 kPa |
| Installation | Kann an der Decke montiert werden (bis zu zwei 90°-Bögen), max. 20 Fuß Leitungslänge |
| Abmessungen | 600 × 600 mm |
|---|---|
| Dicke | 45 mm |
| Frequenzgrenze | 2.000 Hz |
| Effektive Masse | 54 kg |
Hinweis: Ein Hochdruck-Ölfilm-Lager wird für eine bessere Gleichmäßigkeit verwendet.
| Vibrationscontroller | Vibrationscontroller mit Sinus-, Zufalls-, Stoß- und Selbstkalibrierung |
|---|---|
| Beschleunigungsmesser | 100 mV/g, Bereich: 50g, Arbeitsfrequenz: 1–10 kHz, Gewicht: 11 Gramm, mit 10 Fuß Niedrigrauschkabel |
| Umweltkammern | Unterstützt |
|---|---|
| Mobile Geräte | Anpassbar |
| Isolierplatten | Anpassbar |
| Vorrichtung | Anpassbar |
| Temperaturbereich | 0–40 °C |
|---|---|
| Luftfeuchtigkeitsbereich | 0–90 %, keine Kondensation |
| Stromversorgungsanforderungen | 380 V / 3 Ph / 50 Hz, 40 kVA |
| Druckluftdruck | 0,6 MPa |
- Gut konstruierter dynamischer Kreisrahmen mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis, geringe magnetische Flussleckage, kompakte Struktur und rationales Design.
- Rocker-Rod-Nadellager gerade und importorientierter Verbundkörpersteifigkeit, mit exzentrischer Lastkapazität.
- Trunnion-Isolationsfundament speziell für den Hormongebrauch, mit bequemer mobiler Installation.
- Fortschrittliche Technologie bewegt sich um das System, um eine hohe Zuverlässigkeit des dynamischen Kreises zu gewährleisten.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagers mit kleinem Ballon erhöht die Tragfähigkeit des Vibrationstisches und verbessert die Tieffrequenzleistung.
Vibrationsprüfungen und Daten fördern ein besseres Verständnis der Maschinengesundheit, Effizienz und Produktivität sowie Schätzungen und Betriebspläne. Durch die Zusammenstellung und Aufbereitung von Daten über Verschleiß und Belastung während der gesamten Lebensdauer einer Maschine in einem kurzen Zeitraum hilft die Vibrationsprüfung, Einblicke in den Arbeitsstatus und den Zustand von Maschinen, Strukturen und sogar Produkten zu gewinnen.
Wenn Sie weitere Informationen über die Hochfrequenz-Elektrodynamischen Vibrationswiderstandsprüfsysteme mit 100 g Beschleunigung von führenden Herstellern benötigen, zögern Sie bitte nicht, Ihre Anfrage zu senden.
Product Highlights
Hochfrequentes elektrodynamisches Vibrationsprüfsystem mit 100 g Beschleunigung, 30 kN Sinuskraft, 500 kg Last und 3–3500 Hz Bereich. Entspricht IEC 60068. Ideal für die Prüfung von Batterien und Autoteilen. Bietet anpassbare Vorrichtungen, Kammern und mobile Optionen für vielseitige, zuverlässige Leistung.
