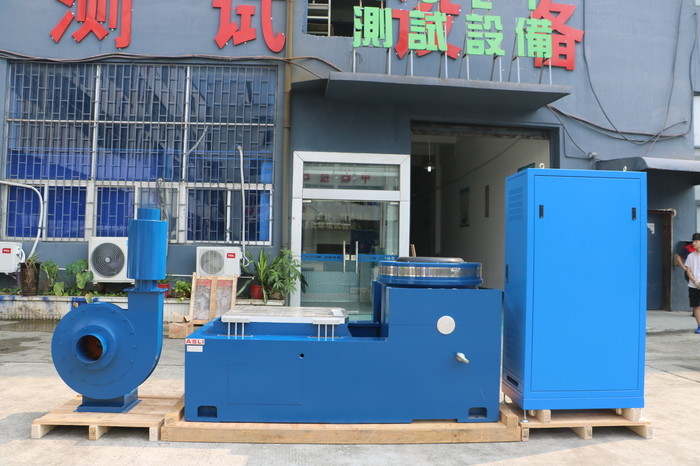

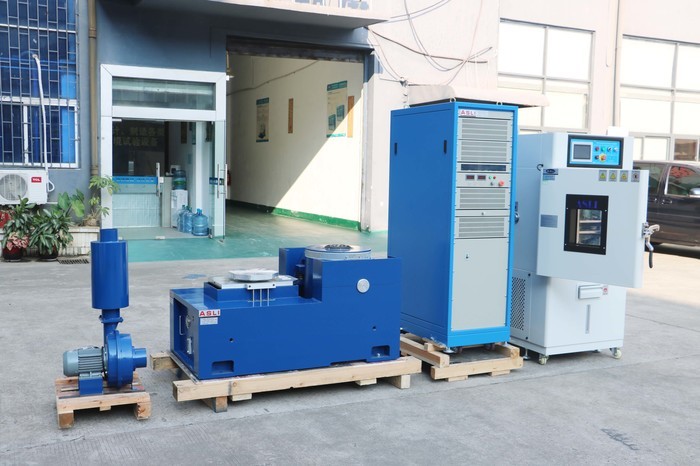

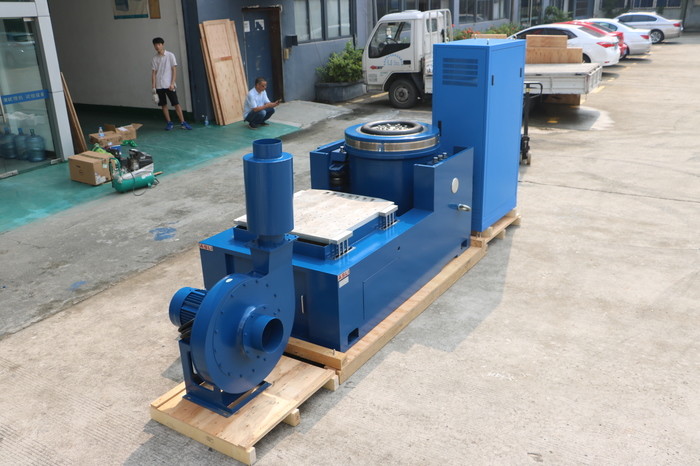

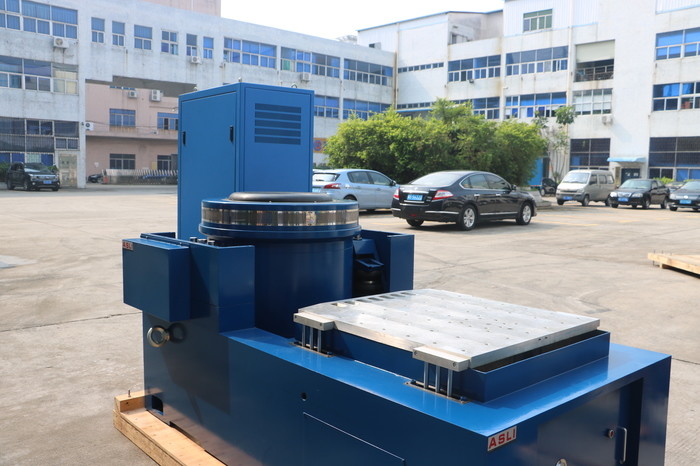

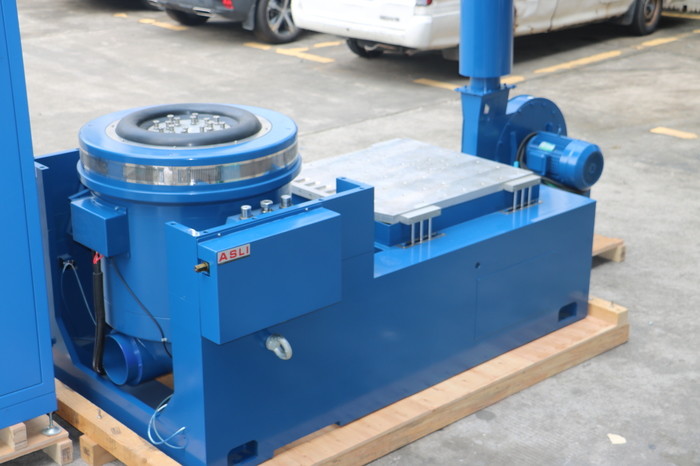

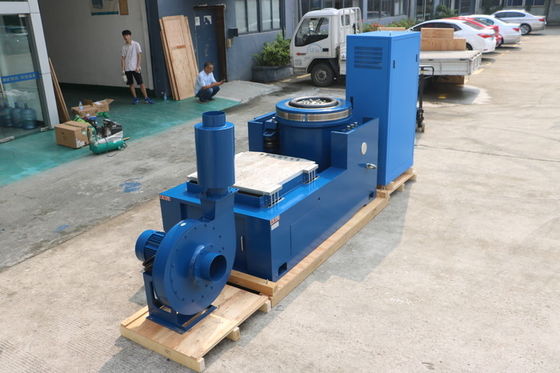

Vertikale und horizontale elektrodynamische Erschütterungs-Prüfungs-Systeme mit Schock-Wartespektrum
Product Details
| Erschütterungsmethode: | Sinus &Random Erschütterung | Vibrationsrichtung: | Vertikal und horizontal |
|---|---|---|---|
| Frequenz: | 3~3000 Hz | Verschiebung: | 51mm |
| Anwendung: | Batterie | Standard: | Un38.3 |
| Funktion: | Schock-Wartespektrum | Vibrationskraft: | 20KN |
| Hervorheben |
Elektrodynamisches Vibrationsprüfsystem,vertikaler horizontaler Vibrationsrüttler,Schockantwortspektrum-Vibrationssystem |
||
Product Description
Vertikale und horizontale elektrodynamische Vibrationsprüfsysteme mit Schockreaktionsspektrum liefern umfassende dreiachsige sinusförmige und Breitband-Zufallsvibrationsprüfungen.Zusammen mit dem klassischen Puls-Test (half-sinus)Diese Systeme werden häufig in der nationalen Verteidigung, bei Waffen, in der Luftfahrt, in der Luft- und Raumfahrt, in der Kommunikation, in der Elektronik, in elektrischen Geräten und in der Industrie eingesetzt.,und Haushaltsgeräteindustrie.
Herunterladen: Vibrationsprüfgerät ES-20 (PDF)- GB/T 31486-2015 ¢ Anforderungen an die elektrische Leistung und Prüfverfahren für die Traktionsbatterie eines Elektrofahrzeugs
- UL 1642:2012 Standard für Lithiumbatterien
- UL 2054:2012 Batterien für den Haushalt und den Handel
- UN38.3 (2012) ¢ Teil 3: Vorschlag für die Beförderung gefährlicher Güter ¢ Prüfungs- und Standardhandbuch
- IEC 62133-2:2017 ¢ Sicherheitsanforderungen für tragbare versiegelte Sekundärzellen und aus ihnen hergestellte Batterien zur Verwendung in tragbaren Anwendungen ¢ Teil 2: Lithiumsysteme
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
- Ein gut konzipiertes dynamisches Kreis-Skelett mit einer höheren axalen Resonanzfrequenz.
- Zwei-magnetische Schaltkreise mit geringer Magnetflussleckage, kompakte und rationale Struktur.
- Rocker-Rolllager mit gerader, importierungsorientierter Kompositionskörpersteifigkeit und starker exzentrischer Belastbarkeit.
- Trunnion Isolationsgrundlage für die Vibrationsisolation, die eine bequeme mobile Installation bietet.
- Die fortschrittliche Technologie im gesamten beweglichen System gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
Die VT-Vertikalverlängerung und die spezifizierten Klemmen sind präzise berechnet und sorgfältig entworfen, um den Kunden durch eine perfekte Struktur die beste Leistung zu bieten.hochwertige Materialien, und überlegene Verarbeitung.
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
- Kleine Ladestelle ermöglicht eine höhere Beschleunigung und Arbeitsfrequenz, wodurch die Ladekapazität und die Gesamtleistung der Maschinestelle verbessert werden.
- Horizontale und Vibrationsbänke sind ein integraler Typ mit einer perfekten Struktur, die sich bequem installieren und einstellen lässt.
- Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
- Eingebaute Ölpumpe mit guter Struktur und einfacher Bedienung.
Wenn Sie Fragen oder Bedürfnisse bezüglich der vertikalen und horizontalen elektrodynamischen Vibrationsprüfsysteme mit Schockreaktionsspektrum haben, zögern Sie bitte nicht, eine Anfrage zu stellen.
