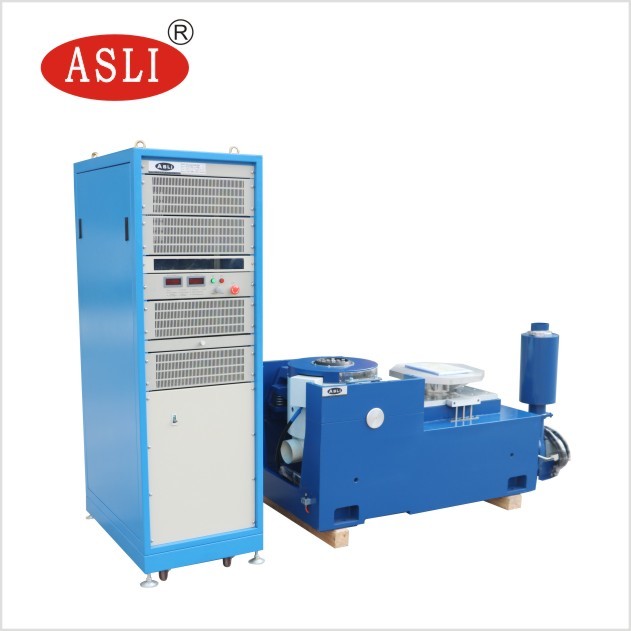

Batterie-Erschütterungs-Prüfmaschine der Prüfnorm-Un38.3 für sinusförmigen Erschütterungs-Test
Product Details
| Sinuskraft: | 3000n | Geschwindigkeit: | 1,6 m/s |
|---|---|---|---|
| Vibrationsrichtung: | vertikale horizontale | Anwendung: | Batterie |
| Frequenz: | 3~3500 Hz | Leistung: | 380 V 3 Phase |
| Verschiebung: | 25mm | Teststandard: | UN38.3 |
| Funktion: | Sinusförmiger Erschütterungs-Test | ||
| Hervorheben |
Erschütterungs-Prüfmaschine 1.6m/s,Erschütterungsprüfmaschine,Batterie-sinusförmige Erschütterungs-Test-Maschine |
||
Product Description
Wir sind ein Hersteller von elektrodynamischen Hochfrequenz-Vibrationsshaker-Produkten. Unsere Systeme verwenden fortschrittliche Technologien, darunter eine Doppelmagnetkreissstruktur, selbstgenerierende Skelett-Kreisbewegungen, Luftfederung, Rollenlager und Linearführungen sowie Schwingungsisolierung. Diese Technologien ermöglichen die Durchführung von Sinus-Vibrationstests auf X-, Y-, Z-Achsen und Breitband-Zufallsvibrationstests sowie klassische Pulsprüfungen (Halbsinus, Trapez, Sägezahn) und Schock-Reaktionsspektren.
Diese Produkte werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Haushaltsgeräte und anderen Bereichen eingesetzt.
- Gut konstruiertes dynamisches Skelett mit höherer Resonanzfrequenz der Achse.
- Zwei-Magnetkreis-Design mit geringer magnetischer Flussleckage, kompakte und rationale Struktur.
- Rockerarm-Rollenlager mit gerader und importorientierter Verbundkörper-Steifigkeitsausrichtung, die eine starke exzentrische Lastkapazität bietet.
- Schwingungsisolationsfundament, das für die Schwingungsisolierung bestimmt ist, mit bequemer mobiler Installation.
- Fortschrittliches bewegliches System sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagers sind optimiert, was die Kapazität des Vibrationstisches erhöht und die Tieffrequenzleistung verbessert.
- Nennkraft: Sinuskraft 3000N; Zufallskraft 3000N; Schockkraft 6000N
- Frequenzbereich: 3Hz bis 3500Hz; Feste Frequenz, Hin- und Herlauf, Sinus, Zufall, Schock
- Sweep-Frequenz-Modus: Linear, logarithmisch, Hin- und Herlauf, feste Frequenz
- Sweep-Frequenz-Durchläufe: 1 bis 32767
- Sweep-Frequenz-Zeit: Feste Frequenz / Einzel 1–3600 Min.; Sweep-Frequenzkurven können angezeigt werden
- Max. Beschleunigung: 1000 m/s² (ohne Last)
- Max. Geschwindigkeit: 1,6 m/s
- Max. Weg: 25 mm Spitze-Spitze (ohne Last), doppelter Spitzenwert
- Stoßweg: 25 mm
- Gewicht der Schwingspule: 3,5 kg
- Vibrationsrichtungen: Vertikal
- Vibrationswelle: Sinus, Zufall, Schock
- Durchmesser der Schwingspule: Ø150 mm
- Abmessungen des Vibrationssystems: B750 × H599 × T680 mm
- Gewicht des Vibrationssystems: 490 kg
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennweg (Spitze-Spitze) mm | Max. Zuladung (kg) | Schwingspule (kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- Die Doppelmagnetkreissstruktur sorgt für eine hohe magnetische Feldstärke und reduziert die Flussleckage. Eine spezielle Entmagnetisierungsstruktur kann die Flussleckage auf unter 1 mT reduzieren.
- U-förmige Feder, Rollen und Linearlager bieten eine starke Beständigkeit gegen Biegebelastungen.
- Luftfedern werden zur Schwingungsisolierung verwendet. Das Vibrationssystem arbeitet auch bei schwerer Last stabil, ohne dass ein spezielles Fundament erforderlich ist.
- Schutzvorrichtungen sind für Übertemperatur, Überlastung, Überstrom, Überspannung und Überwegung des Vibrationsprüfgeräts vorhanden. Elektrische Netzschutzvorrichtungen umfassen Überspannung, Unterspannung und Phasenausfall. Der Antriebsschutz umfasst Stromlimitierung, Sanftanlauf, Übertemperatur, Kurzschluss und Modul-Fehlerschutz.
- Kann Sinus-, Zufalls- und Stoßumwelttests durchführen.
- Dieses System hat minimale Anforderungen an Spannungsschwankungen – ≤±10% ist akzeptabel.
- Dieses System hat minimale Anforderungen an den Erdungswiderstand – ≤4Ω ist akzeptabel.
- Hohe Zuverlässigkeit, besonders geeignet für Langzeitbetrieb.
- Innerhalb einer kleinen Ladebank werden höhere Beschleunigungen und Arbeitsfrequenzen realisiert, was die Ladekapazität und Leistung der gesamten Maschinenbank verbessert.

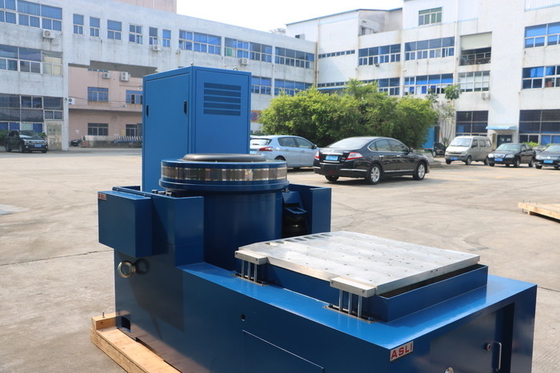

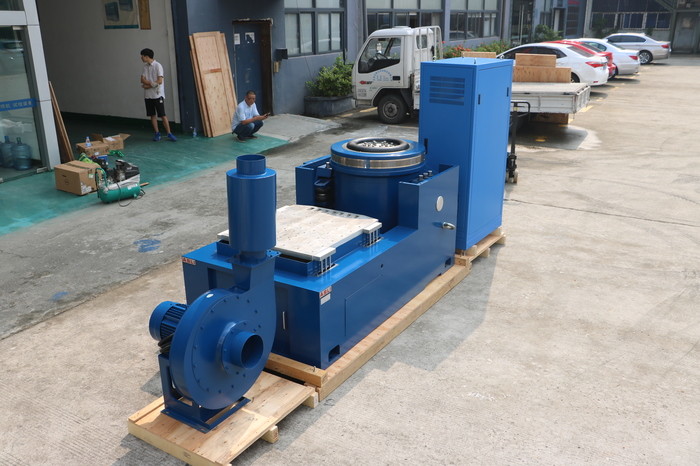

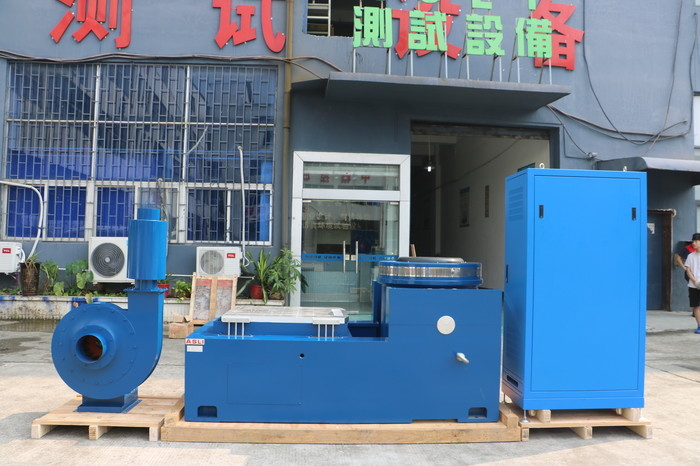

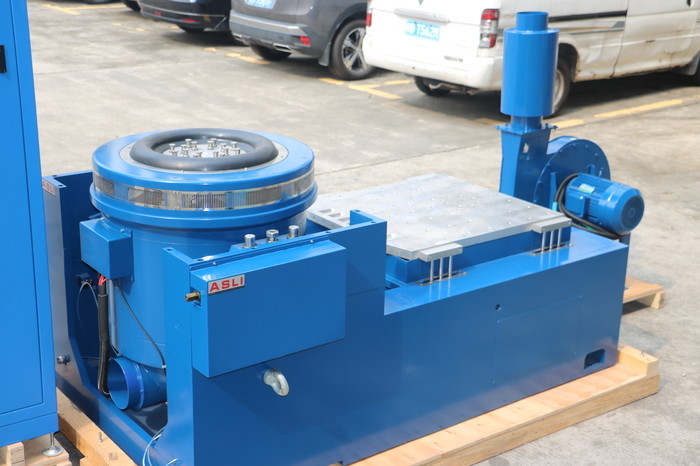

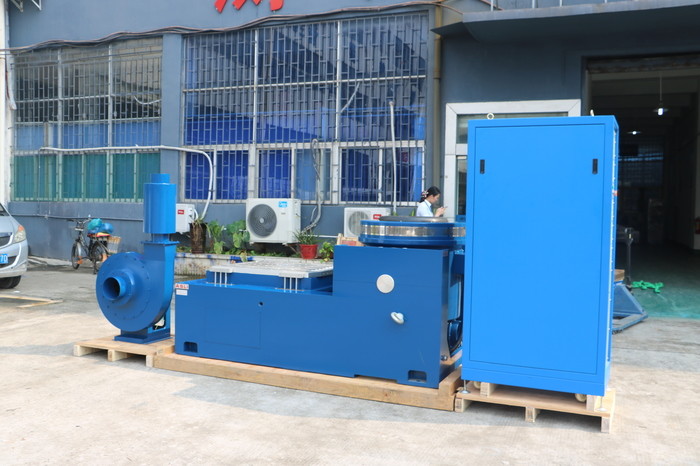

- Die horizontale Bank und die Vibrationsbank sind eine integrale Einheit mit perfekter Struktur und bequemer Installation und Einstellung.
- Statische Druckschiene, V-Form, mit Kapazität für Neigungs- und Schrägbelastungsbeständigkeit. Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Die vertikale VT-Erweiterungsbank und die spezifizierten Klemmen sind präzise berechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung erhält, mit perfekter Struktur, hochwertigem Material und exzellenter Verarbeitung.
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Bankgröße |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Runde Bank) | 220 | 350 | Ø1200 |
Wenn Sie Fragen zur UN38.3 Teststandard-Batterievibrationsprüfmaschine für Sinus-Vibrationstests haben, zögern Sie bitte nicht, uns zu kontaktieren.
