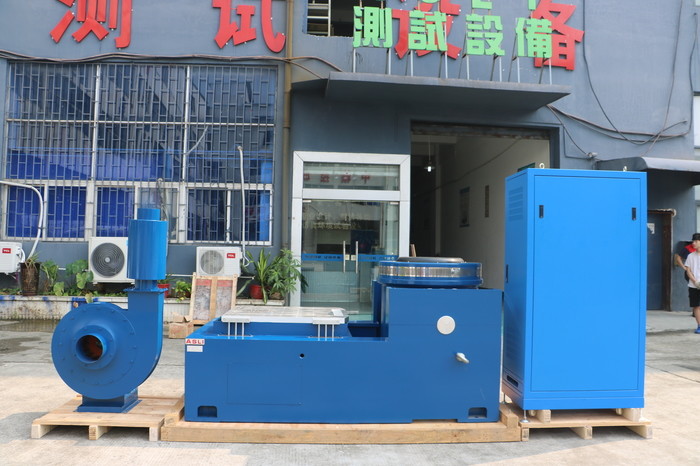

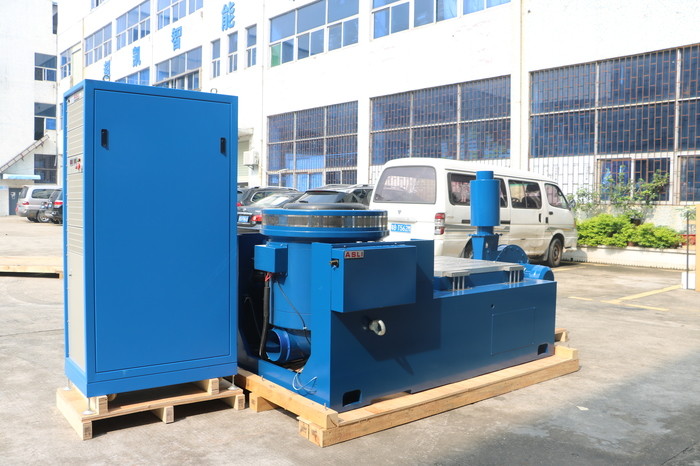

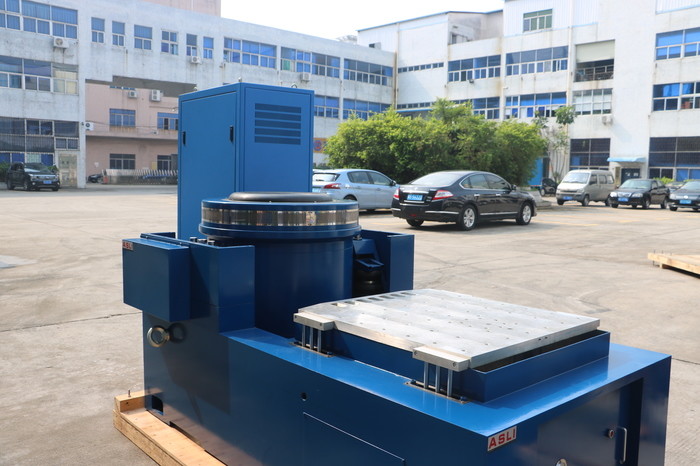

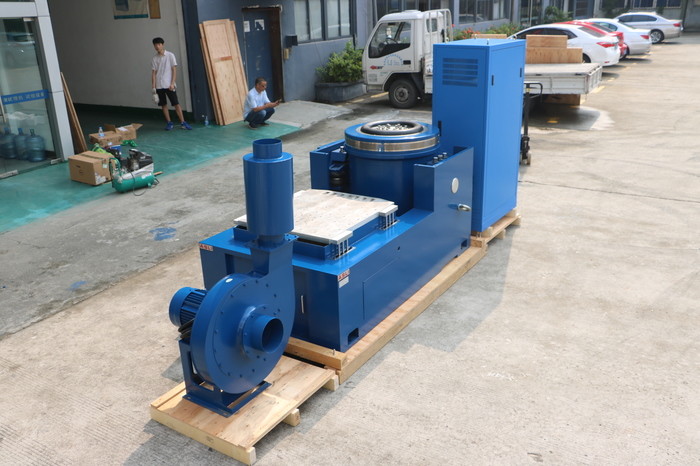

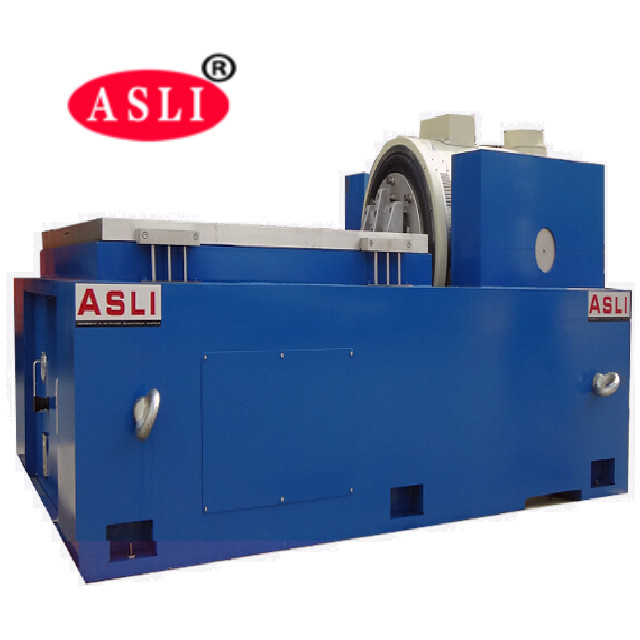

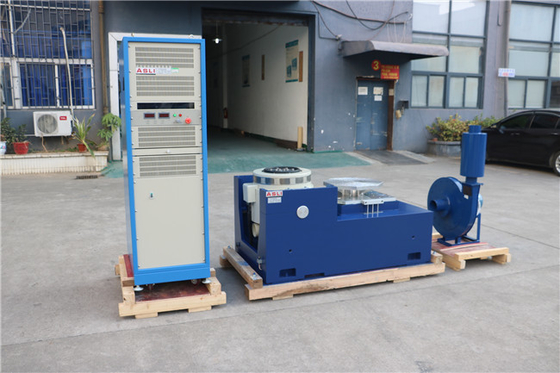

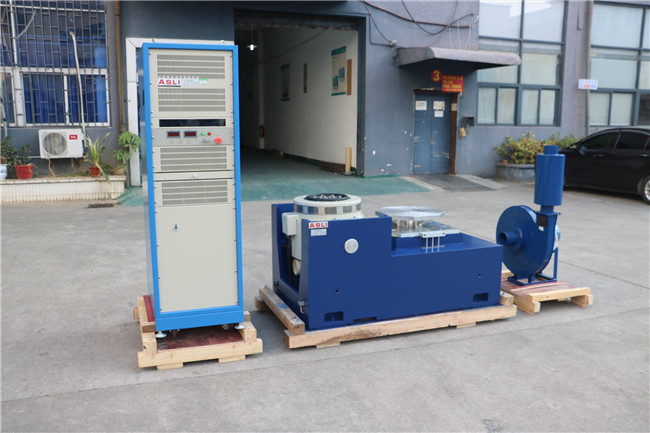

ISTA-Hochfrequenztransport-Simulations-Erschütterungs-Prüfstand 2A
Product Details
| Vibrationskraft: | 6000N | Anwendung: | Paket |
|---|---|---|---|
| Vibrationsrichtung: | 3 Achse | Prüfstand: | ista 2a |
| Häufigkeit: | 3 ~ 3500 Hz | Beschleunigung: | 100 g |
| Hervorheben |
Transport-Simulations-Erschütterungs-Prüfstand,Prüfstand der Erschütterungs-2A,ISTA-Erschütterungs-Prüfvorrichtung |
||
Product Description
Die ISTA 2A Hochfrequenz-Transportsimulations-Vibrationsprüfbank ist für umfassende Vibrationsantwortprüfungen konzipiert. Nach der Montage ist der erste Schritt die Durchführung einer Vibrationsantwortuntersuchung, um die Funktion des Prüfobjekts zu verifizieren und den Einfluss von Resonanzen über den gesamten Frequenzbereich zu untersuchen. Für alle Prüfarten werden Resonanzen mittels eines Sinus-Sweeps identifiziert.
Das System unterstützt die folgenden Prüfmodi:
- Festfrequenz-Sinusvibration
- Gefegte Vibration
- Zufällige Vibration
- Klassischer Schock
Laden Sie das technische Dokument zur Speicherung und Referenz herunter:
ES-6 Vibrationsprüfgerät herunterladen (PDF)- Einstellungsmethode: Chinesisches und englisches Menü mit Computerbedienung, Verwendung spezialisierter Überwachungs- und Steuerungssysteme. Daten des gesamten Prozesses können verarbeitet und ausgegeben werden.
- Anzeigefunktionen: Dynamische Anzeige von Prüfkurven, Mehrkanal-Daten und Datenzählungen.
- Kurvenschreiber: Echtzeit-Aufzeichnung von Prüfdaten mit automatischer Datenerfassung. Prüfergebnisse können gespeichert und ausgedruckt werden.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (p-p) mm | Max. Belastung (Kg) | Schwingspule (Kg) | Abmessung der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Einfache Installation – kann vom Benutzer durchgeführt werden.
- Benutzeroberfläche: LCD-Touchscreen für den lokalen Modus und PC-Windows (über Ethernet) für den Fernmodus.
- Lokaler Modus: Schneller Start eines vordefinierten Tests; Dutzende von Testspezifikationen können gespeichert werden.
- Fernmodus: Vollständige Systembedienung, einschließlich Testdefinition, Speicherung von Testspezifikationen auf MOSTAR, Teststeuerung, Überprüfung von Testdaten und Dokumentation.
Der Vibrationsrütteltisch wird mit einer doppelten Magnetkreisschaltung, selbstgenerierenden Skelettaktionskreisen, Luftlagerung, Rollenlagern und Linearführung sowie einer Schwingenisolierung hergestellt. Diese fortschrittlichen modernen und spezialisierten Technologien ermöglichen die Durchführung von Sinusvibrationstests auf den X-, Y- und Z-Achsen sowie Breitband-Zufallsvibrationstests, klassische Impulstests (Halbsinus, Trapez, Sägezahn) und Schockantwortspektren-Tests.
- Das sorgfältig konstruierte Schwingspulenskelett liefert eine höhere axiale Resonanzfrequenz erster Ordnung.
- Leichter Anker mit hoher Steifigkeit, erreicht eine Frequenz von 4500 Hz.
- Computer-Verbindungskabelsteuerung zur sofortigen Materialspeicherung.
- Anzeigesteuerungsdiagramm.
- Niedriger Widerstand und Hochleistungsdesign – hohe Effizienz bei geringen Kosten.
- Hohe Zuverlässigkeit mit geringer Fehlerrate.
Wenn Sie Fragen oder Anforderungen bezüglich der ISTA 2A Hochfrequenz-Transportsimulations-Vibrationsprüfbank haben, zögern Sie bitte nicht, Ihre Anfrage zu senden.
Product Highlights
Vibrationsprüfstand ISTA 2A mit 6000 N Kraft, 3-Achsen-Prüfung, 3–3500 Hz Frequenz und 100 g Beschleunigung. Verfügt über einen doppelten Magnetkreis, einen LCD-Touchscreen und eine PC-Fernbedienung. Ideal für die Pakettransportsimulation mit hoher Zuverlässigkeit und Effizienz.
