Hochfrequenzprüfungs-System der erschütterungs-2000hz für die Sinus-Erschütterungs-Prüfung
Product Details
| Schwingungswelle: | Sinus | Anwendung: | Paket |
|---|---|---|---|
| Beschleunigung: | 100 g | Verlagerung: | 50 mm |
| Steuerung: | VENZO | Slip-Table-Größe: | 500*500 mm |
| Vibrationsrichtung: | Achse XYZ | Funktion: | Zufällig, Schock, Sinus |
| Frequenz: | 2000Hz | ||
| Hervorheben |
Sinus-Erschütterungs-Prüfungs-System,Prüfungs-System der Erschütterungs-180kg,500x500mm Sinus-Erschütterungs-Prüfung |
||
Product Description
DieHochfrequenz-Vibrationsprüfsystem von 2000 HzDieser elektromagnetische Vibrationsprüfer ist in voller Übereinstimmung mit den Prüfstandards für Batterien konzipiert,Simulation realer Vibrationsbedingungen unter kontrollierten ParameternWährend der Prüfung wird die Batterie oder das Batteriepaket fest an den Vibrationstabellen befestigt und der vorgeschriebenen Frequenz, Beschleunigung und Verschiebung entlang dreier sich gegenseitig senkrechter Achsen unterzogen.Die Batterie muss während der gesamten Zeit intakt bleiben, kein Funktionsverlust, keine Strukturschäden und keine Brand- oder Explosionsgefahr.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3'3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3'3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Ein gut konzipiertes dynamisches Kreis-Skelett mit einer höheren axalen Resonanzfrequenz.
- Das Zwei-Magnet-Schaltkreis-Design sorgt für ein geringes Magnetflussleckage, eine kompakte Struktur und ein rationales Layout.
- Rocker-Rollenlager mit gerader und importierungsorientierter Verbundkörpersteifigkeit für eine ausgezeichnete exzentrische Belastbarkeit.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Das fortschrittlichste Bewegungssystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Die statische und dynamische Steifheit des Lagers erhöht die Tragfähigkeit des Vibrationstabels und verbessert die Leistung bei niedrigen Frequenzen.

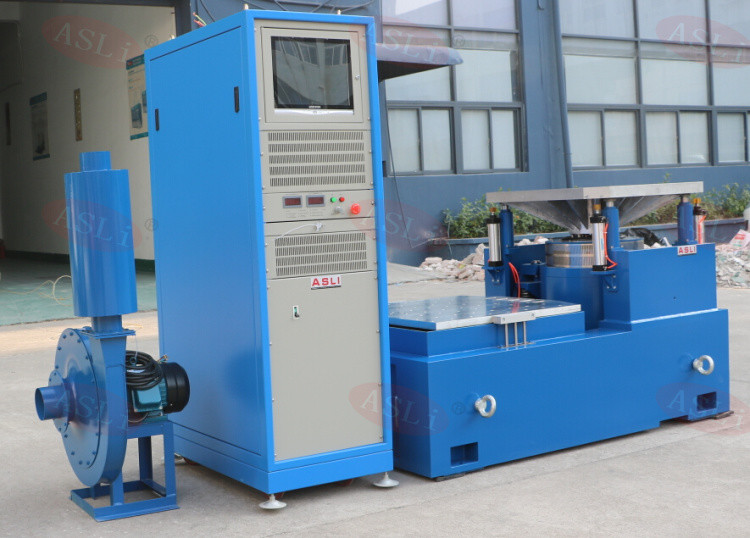

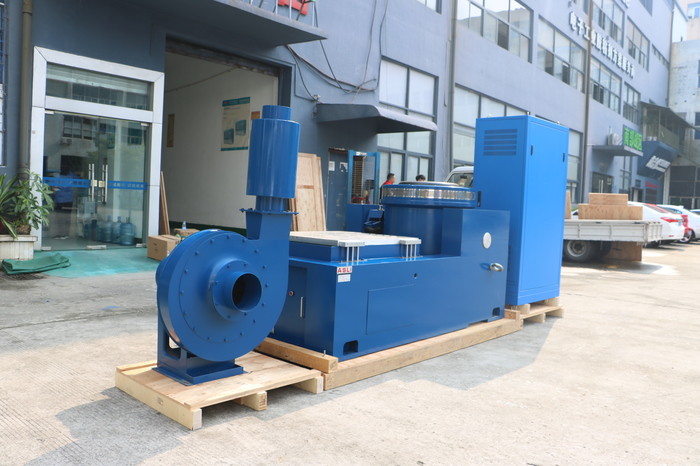

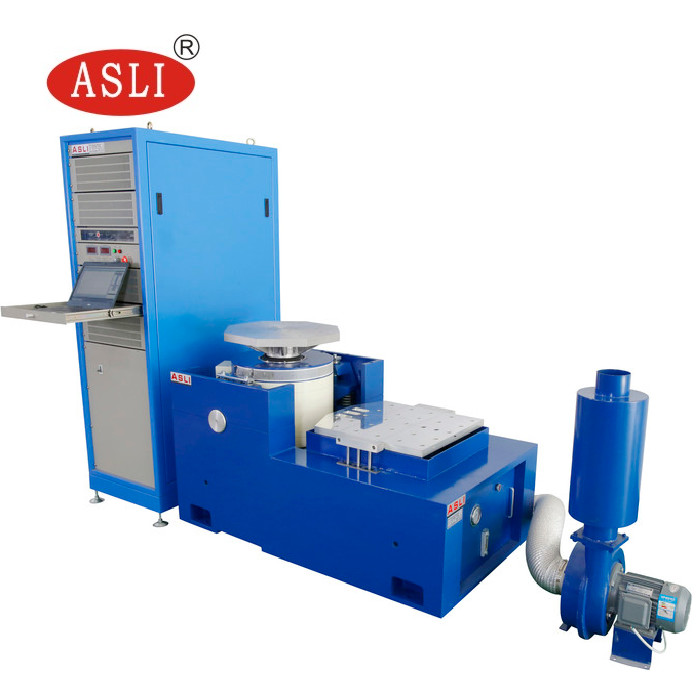

Die Hochfrequenz-elektromagnetische Vibrationsprüfmaschine besteht aus folgenden Komponenten:
- Vibrationsprüfbank
- Leistungsverstärker
- Kühlventilator

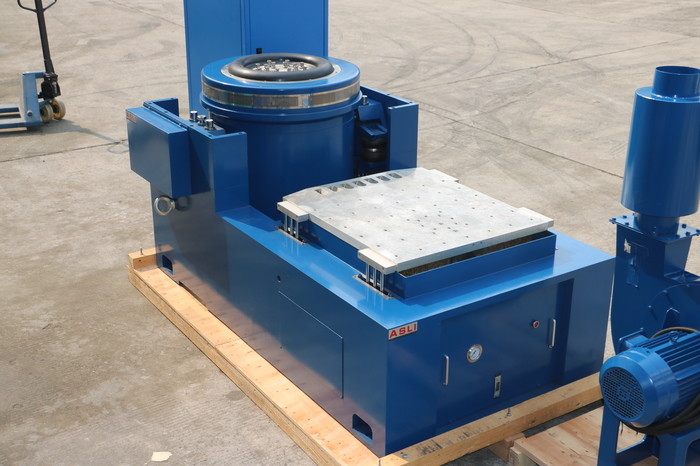

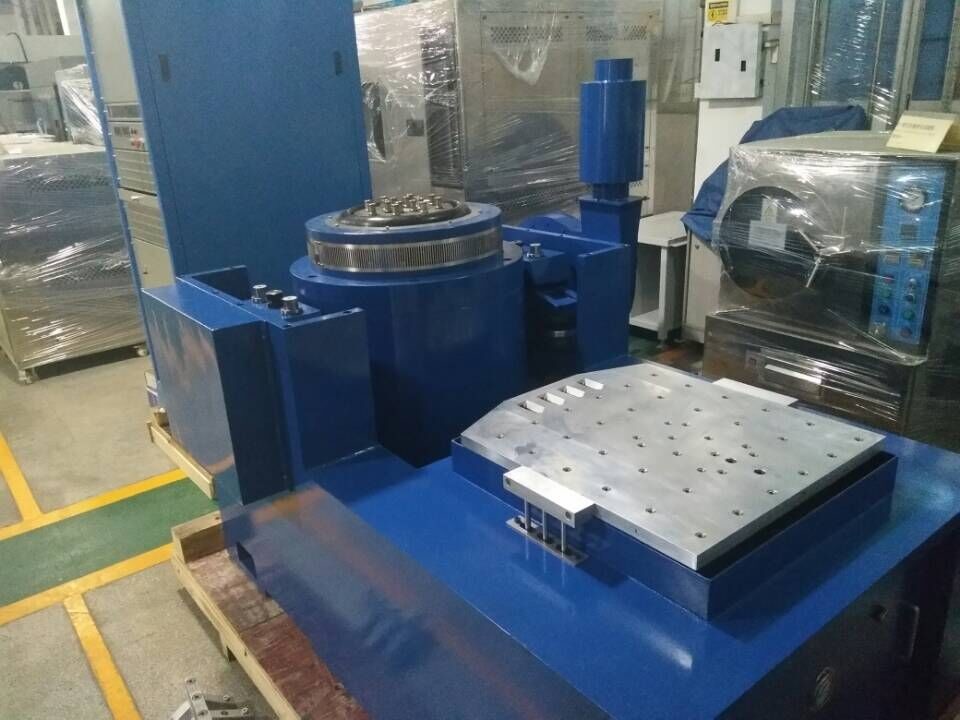

- Schiebetisch
- Vertikaler Expandor
- Innerhalb einer kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu erzielen, wodurch die Ladefähigkeit und Leistung der gesamten Maschinenbank verbessert werden.
- Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur und einfacher Installation und Anpassung.
- Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
- Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
Die VT-Vertikal-Erweiterungsbank- und spezifizierten Klemmen sind präzise berechnet und aufwendig konzipiert, um sicherzustellen, dass der Kunde die beste Leistung nach perfekten Spezifikationen erhält.
Wenn Sie weitere Informationen über die2000 Hz Hochfrequenz-Vibrationsprüfsystem für Sinus-VibrationsprüfungenBitte fühlen Sie sich frei,Kontaktieren Sie uns.
Product Highlights
2000-Hz-Hochfrequenz-Vibrationsprüfsystem für Sinus-, Zufalls- und Stoßprüfungen. Verfügt über eine Beschleunigung von 100 g, eine Verschiebung von 50 mm, eine XYZ-Achse, eine VENZO-Steuerung und einen 500 x 500 mm großen Gleittisch. Langlebig, effizient und anpassbar für Batterie- und Pakettests.
