Hochfrequenz-Vibrationsprüfstand ES-30.pdf

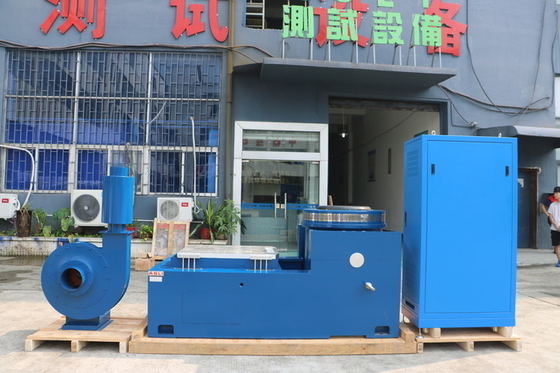

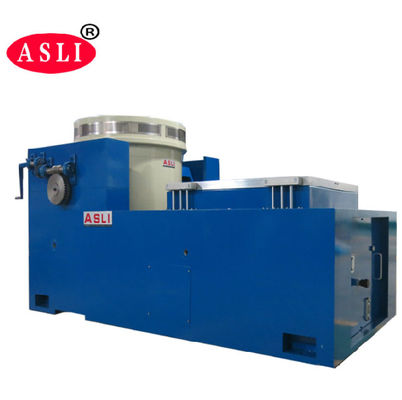

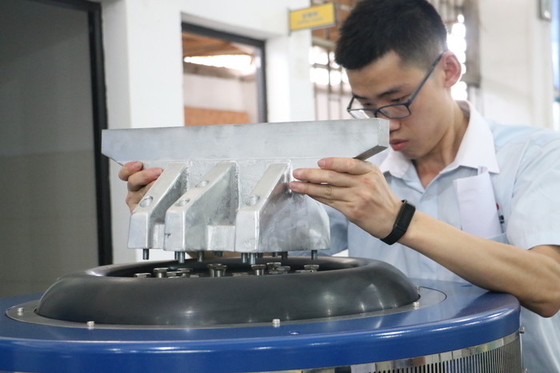

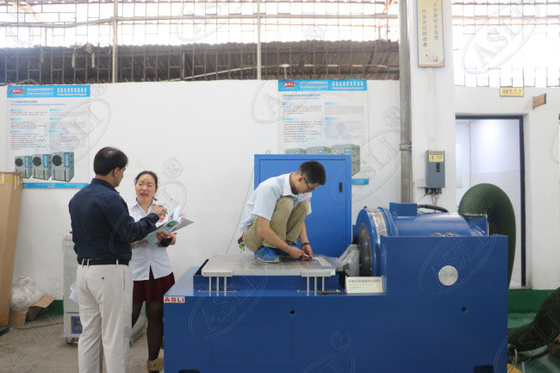

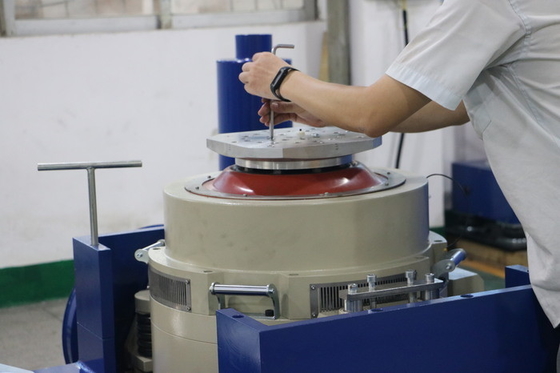

Elektrodynamischer Hochfrequenzschüttler für Schwingungstests
Anwendung:
Der elektrodynamische Hochfrequenzschüttler für Vibrationsprüfungen verwendet die Sinusimpulsbreitenmodulationstechnologie des digitalen Leistungsverstärkers. Sein Arbeitsprinzip lautet:mit dem MOSFET-Feld-Effekt, durch digitale Schaltung zu verstärken und wiederherzustellen, das Niederspannungssignal, die Eingabe durch den Controller, dann die Ausgabe des ursprünglichen Signals zu Vibration Tester bewegliche Spule Schaltung,und die Bewegung des Erweiterungstisches des VibrationsprüfersDer Hauptbestandteil des digitalen Leistungsverstärkers: Frontsteuerung, Leistungsverstärkermodul, Schutzschaltkreis, Leistungsteil und elektrischer Schrank.
Elektromagnetische Vibrationsprüfmaschine Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsen-Resonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Vibrationskapazität, Verbesserung der Niederfrequenzleistung.
Technische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Technische Parameter der vertikalen Vibrationstabelle:
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Runde Bank) | 220 | 350 | Φ1200 |
Kurze Einführung über die ASLi-Fabrik:
Wir sind ein langjähriger Hersteller von Prüfgeräten, in den letzten 25 Jahren haben wir uns der Simulation von Umweltprüfgeräten und mechanischen Vibrations- und Stoßprüfmaschinen verschrieben.Vibrationsshaker-Tisch erfüllt die ISTA-NormenWir haben die CE-Zertifizierung für diese Maschine erhalten.
Wenn Sie Zweifel oder BedürfnisseElektrodynamischer Hochfrequenz-Schüttler für Vibrationstests, bitte zögern Sie nicht, mir Bescheid zu geben.
