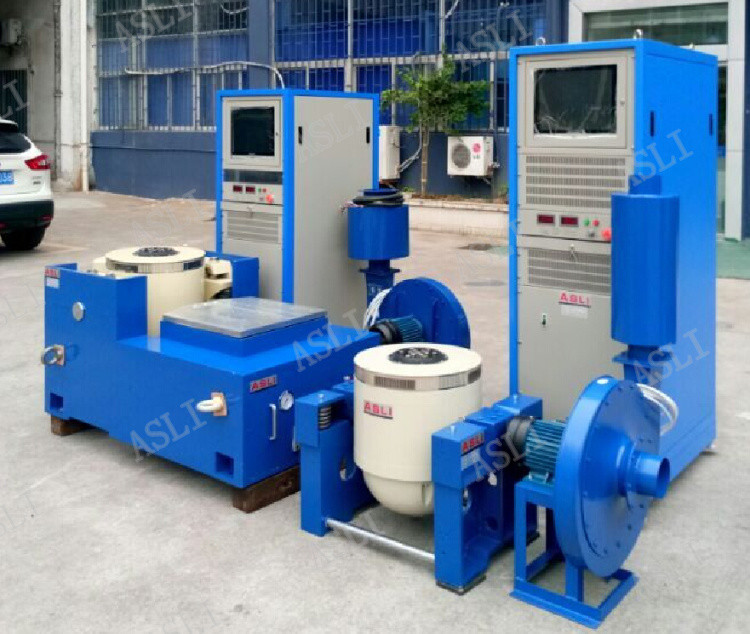

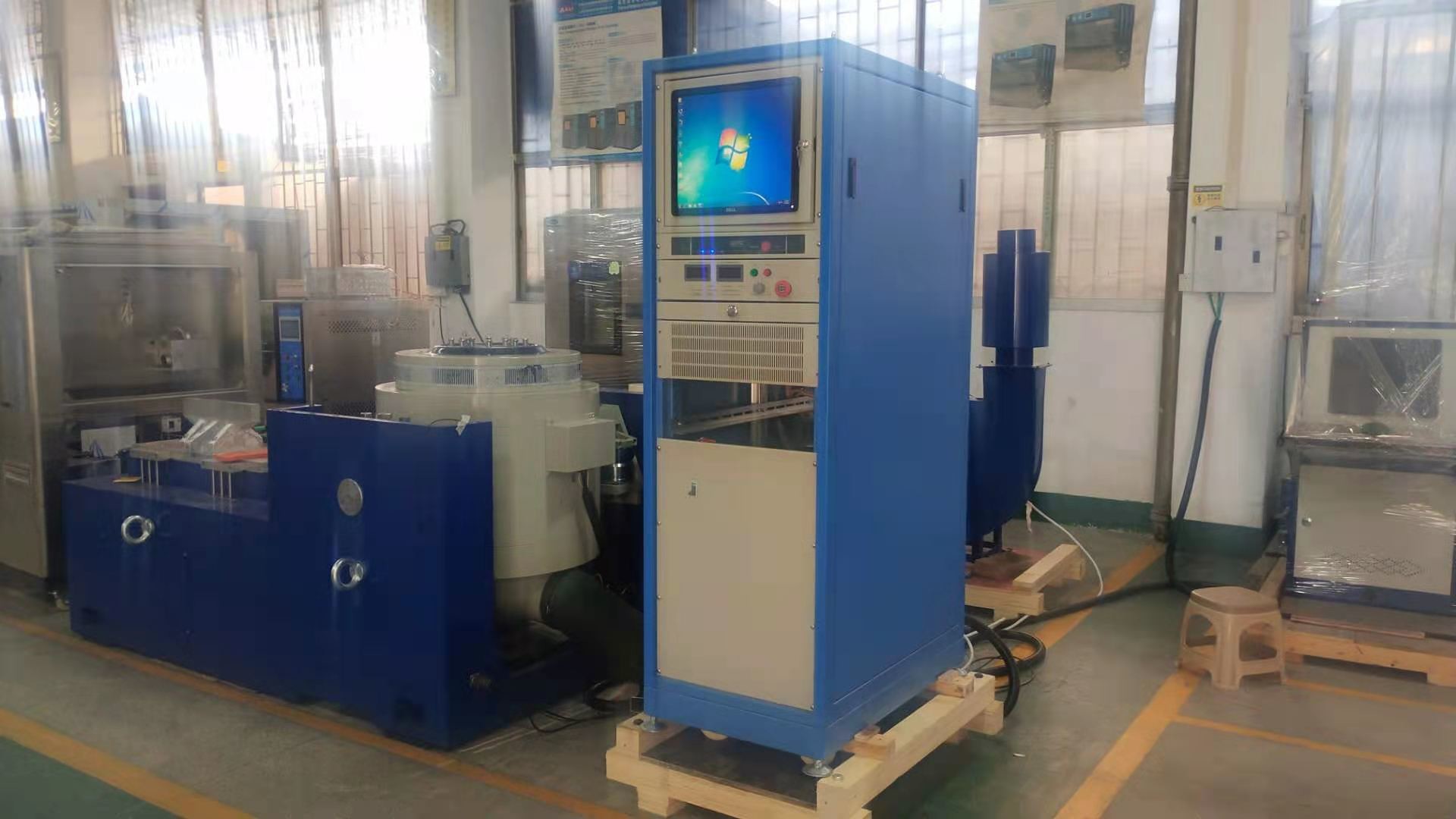

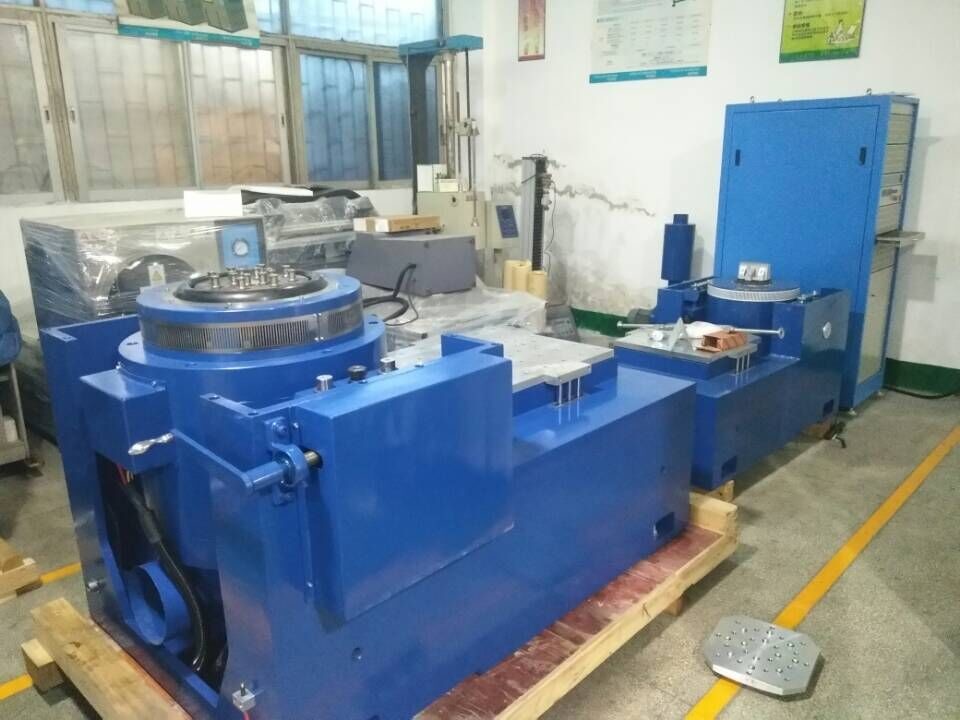

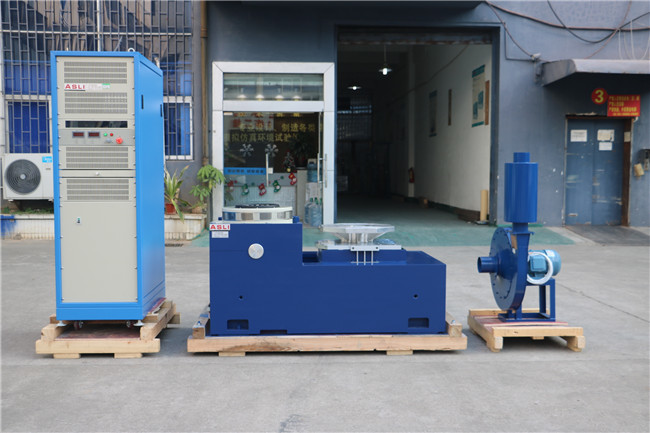

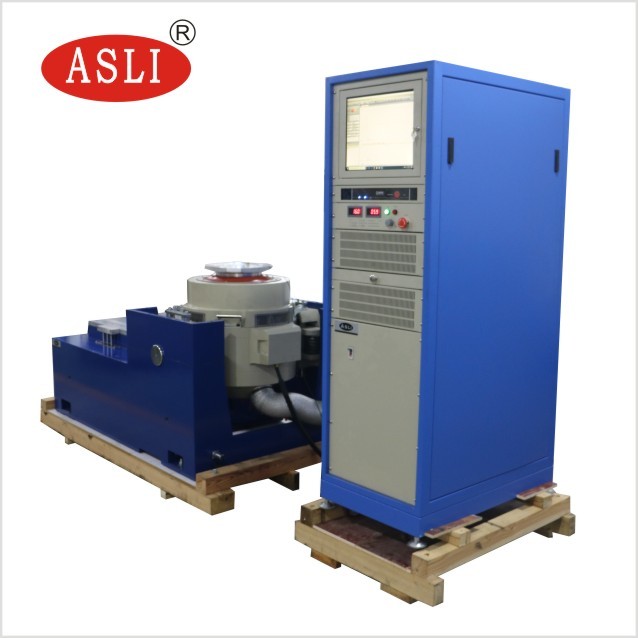

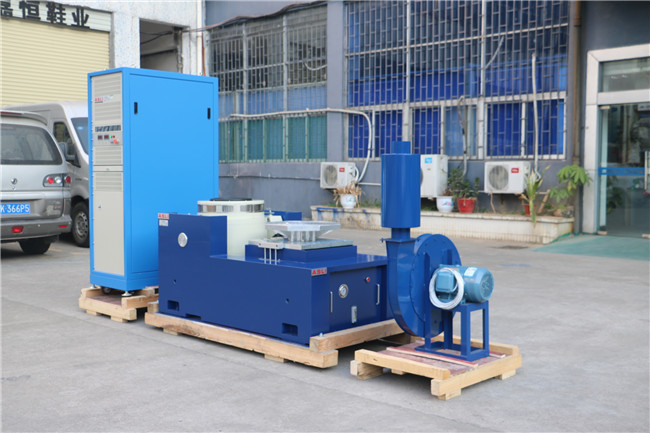

3 Achsen-Sinus-Erschütterungs-Test-Maschine für die Schock-und Erschütterungs-Prüfung
Product Details
| Teststandard: | MIL-STD-810G | Vibrationsrichtung: | 3 Achse |
|---|---|---|---|
| Schüttel-Apparatkraft: | 20kn | Geeignet für: | Maximale ladende Einzelteile des Tests 300kgs |
| Frequenzbereich: | 3 ~ 3500Hz | Beschleunigung: | 100g |
| applucatuib: | Autoteile | Funktion: | Schock-und Erschütterungs-Prüfung |
| Hervorheben |
Ladende Test-Maschine der Erschütterungs-300kgs,Test-Maschine der Erschütterungs-20KN,Sinus-Erschütterungs-Messausrüstung |
||
Product Description
Um uns zu helfen, das am besten geeignete Modell für Ihre 3-Achsen-Sinus-Vibrationstestmaschine (Vibrationsmessgerät für Schock- und Vibrationstests) zu empfehlen, bereiten Sie bitte die folgenden Informationen vor und senden Sie sie mit Ihrer Anfrage:
- Beschreibung des Prüfobjekts
- Prüfobjekt-Testmasse
- Prüfobjekt-Abmessungen
- Testprofil (falls verfügbar)
- Maximale für den Test erforderliche Beschleunigung
- Testrichtung: X-, Y-, Z-Achsen oder nur Z-Richtung
| Systemspezifikation | ||
|---|---|---|
| Systemmodell | ES-20 | |
| Frequenzbereich (Hz) | 3 ~ 3500 | |
| Nennkraft (N) | Sinus | 20000 |
| Zufall | 20000 | |
| Schock | 40000 | |
| Maximale Beschleunigung | Sinus (m/s²) | 1000 |
| Zufall (m/s² RMS) | 1000 | |
| Schock (m/s²) | 2000 | |
| Maximale Geschwindigkeit | Sinus (m/s) | 1.8 |
| Schock (m/s) | 1.8 | |
| Maximale Auslenkung (mm p-p) | 51 | |
| Masse der beweglichen Spule | 30 kg | |
| Abmessung der beweglichen Spule | Durchmesser 320 mm | |
| Max. Last | 300 kg | |
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nenn-Auslenkung (p-p mm) | Max. Belastung (kg) | Bewegliche Spule (kg) | Abmessung der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei Magnetkreise, geringe magnetische Flussleckage, kompakte Struktur und rationales Design.
- Rockerarm-Nadellager mit gerader und importorientierter Verbundkörper-Steifigkeitsausrichtung, die eine ausgezeichnete Belastbarkeit bei exzentrischer Last bietet.
- Trunnion-Isolationsfundament, speziell für den Hormongebrauch, mit mobiler Bequemlichkeit für die Installation.
- Fortschrittliches dynamisches Kreissystem sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagers mit geringem Ballon-Effekt, was die Kapazität des Vibrationstisches erhöht und die Tieffrequenzleistung verbessert.
Wenn Sie weitere Informationen über die 3-Achsen-Sinus-Vibrationstestmaschine (Vibrationsmessgerät für Schock- und Vibrationstests) benötigen, zögern Sie bitte nicht, Ihre Anfrage zu senden.
Product Highlights
ES-20 3-Achsen-Sinusvibrationsprüfmaschine entspricht MIL-STD-810G, 20 kN Kraft, 3–3500 Hz, 100 g Beschleunigung, 300 kg Last. Ideal für die Stoß- und Vibrationsprüfung von Autoteilen. Langlebige, effiziente und anpassbare Modelle verfügbar.
