Hochfrequenz-elektrodynamisches Schwingungstestsystem für Stoß- und Schwingungstests
Vibrationsprüfgeräte ES-20.pdf
Warum ist ein Schwingungstest notwendig?
Nicht schwer zu verstehen Vibrationen können die Haltbarkeit und Zuverlässigkeit von Maschinensystemen oder -strukturen beeinflussen und Probleme wie Schäden, abnormale Anschläge und katastrophale Ausfälle verursachen.Die Vibrationsmessung ist eine wichtige Gegenmaßnahme zur Verhinderung dieser Probleme
Bitte kontaktieren Sie uns sofort, wenn Sie Fragen haben.

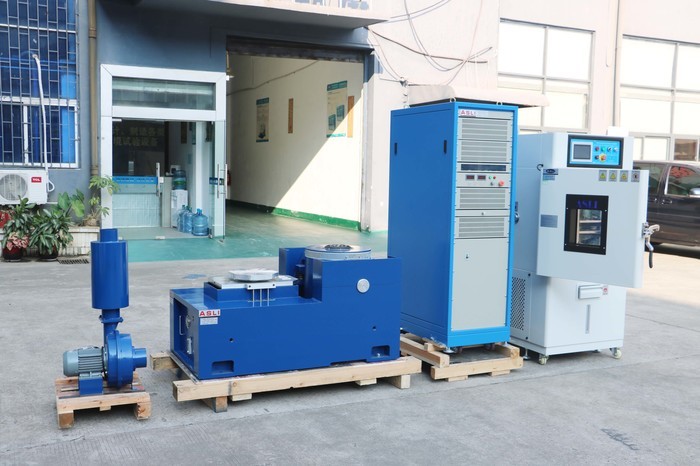

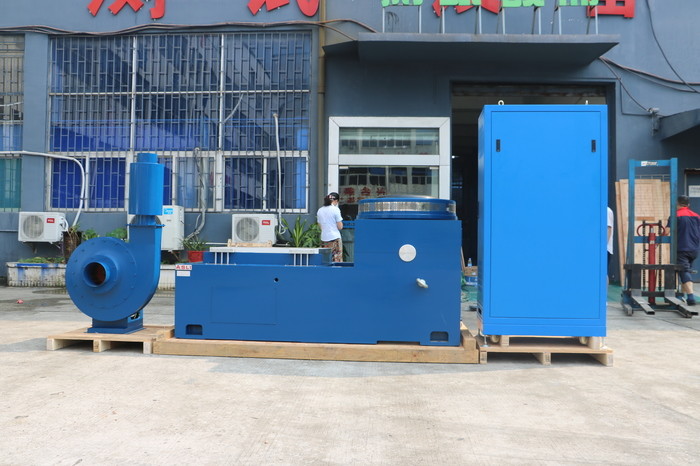

Zusammensetzung des Prüfsystems

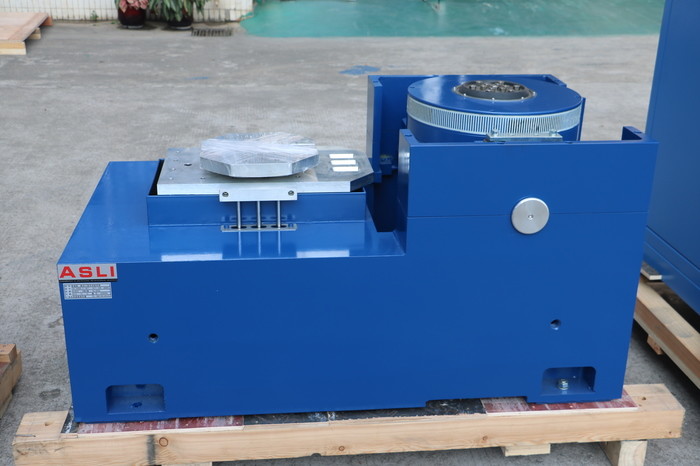

1Ein-Teil-Generator für horizontale Vibrationen
2. Vertikaler Ausdehnungstafel
3Kühlventilator mit Schalldämpfer
4. Digitale Schaltleistung Verstärker
5Multifunktions-Vibrationsmessgerät.
4000kgf Kraft 100G Stoß- und Vibrationsprüfsystem für MIL STD 810 G 514.6 VibrationsprüfungenSpezifikation
| Name | Fahrzeugbatterie EN50604 IEC62133 UN38.3 Vibrationsprüfbank für Labortests | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spule (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Für alle Zweifel oder Bedürfnisse bezüglich des Hochfrequenz-elektrodynamischen Vibrationsprüfsystems für Stoß- und Vibrationsprüfungen, zögern Sie bitte nicht, Ihre Anfrage zu senden.
