Datei herunterladen ES-3A Vibrationsprüfgerät.pdf
Für Vibrationsprüfsysteme, bitte bereiten Sie Folgendes vor und senden Sie Ihre Anfrage. Wir helfen Ihnen, das passende Modell zu empfehlen.
Prüfobjektbeschreibung
Prüfobjekt Prüfmasse
Prüfobjekt Abmessungen
Prüfprofil, falls verfügbar
Maximale Beschleunigung des Tests
Test in X-, Y-, Z-Richtung oder nur in Z-Richtung

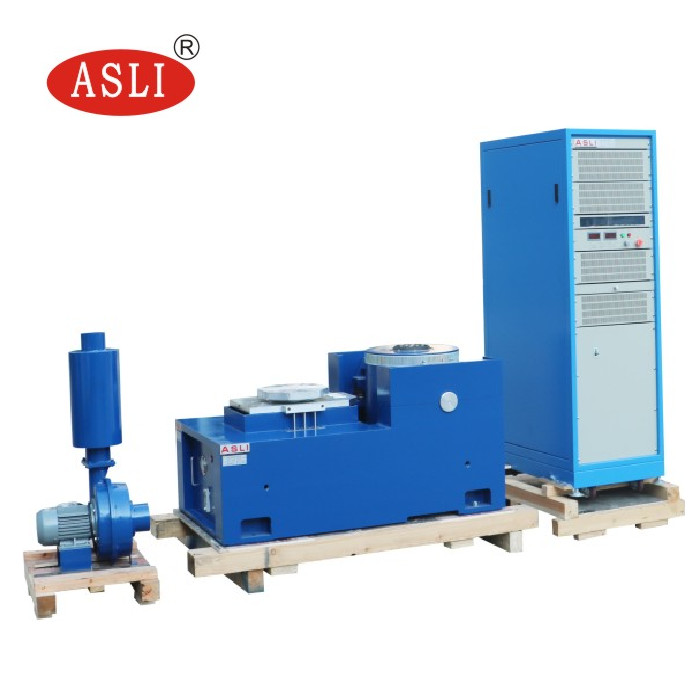

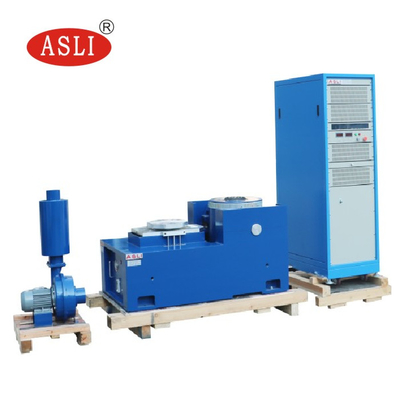

ModellspezifikationLuftgekühlte Vibrationsprüfanlage Dynamischer Shaker-Tisch mit kundenspezifischer Probenbefestigung
| Systemspezifikation | |||
| Systemmodell: | ES- 3 | ||
| Frequenzbereich: | 3~3500 | ||
| Nennkraft | Sinus N | 3000 | |
| Zufällig N | 3000 | ||
| Schock N | 6000 | ||
| Max. Beschleunigung. | Sinus (m/s2) | 1000 | |
| Zufällig (m/s2 RMS) | 1000 | ||
| Schock (m/s2) | 2000 | ||
| Max. Geschwindigkeit. | Sinus (m/s2) | 1,6 | |
| Schock (m/s2) | 1,6 | ||
| Max. Weg. | Maximaler Hub mm (Spitze-Spitze) |
25 | |
| Bewegliche Spule | 3,5 kg | ||
| Abmessungen der beweglichen Spule | Durchmesser 230 mm | ||
| Max. Last: | 100 kg | ||
Andere verfügbare Vibrations-Shaker-Auswahlen
| Modell |
Nenn-Sinus Kraft (N) |
Nenn-Zufall Kraft (N) |
Frequenz Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nennhub (Spitze-Spitze)mm |
Max. Belastung (Kg) | Bewegliche Spule (Kg) |
Abmessungen der Beweglichen Spule (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
Vibrationsbeispiel für Zufallstests
Merkmale:
1. Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
2. Zwei-Magnetkreis, geringe magnetische Flussleckage, kompakte Struktur und rational.
3. Kipphebel-Rollenlager gerade und importorientierte Verbundkörper-Steifigkeitsausrichtung, exzentrische Lastkapazität.
4. Trunnion-Isolationsfundament für den Hormongebrauch, bequeme Installation und Mobilität.
5. Fortschrittliche Technologie des beweglichen Systems, um die hohe Zuverlässigkeit des dynamischen Kreises zu gewährleisten.
6. Neues Kanaldesign und verbesserter Kühleffekt.
7. Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, erhöht die Kapazität des Vibrationstisches, verbessert die Tieffrequenzleistung.
Technische Parameter des horizontalen Vibrationstisches (X, Y-Achsen-Test)
Technische Parameter des vertikalen Vibrationstisches (Z-Achsen-Test):

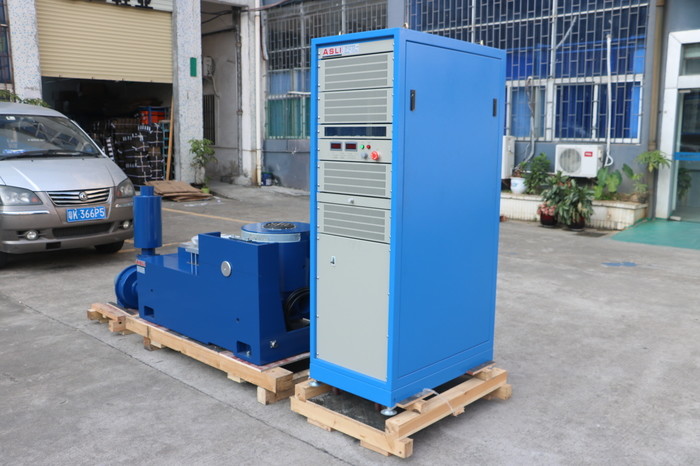

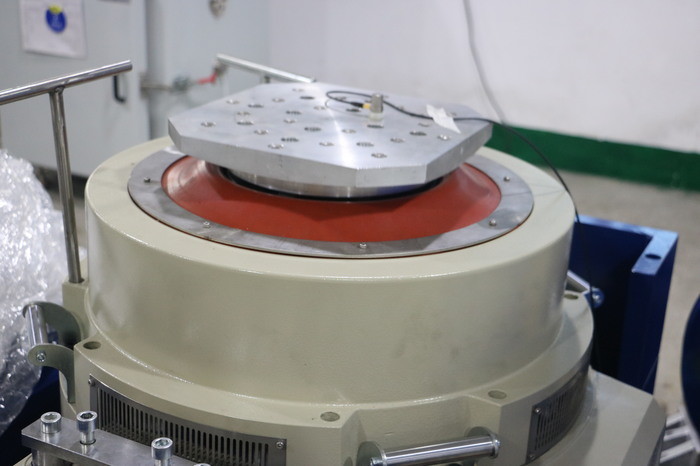

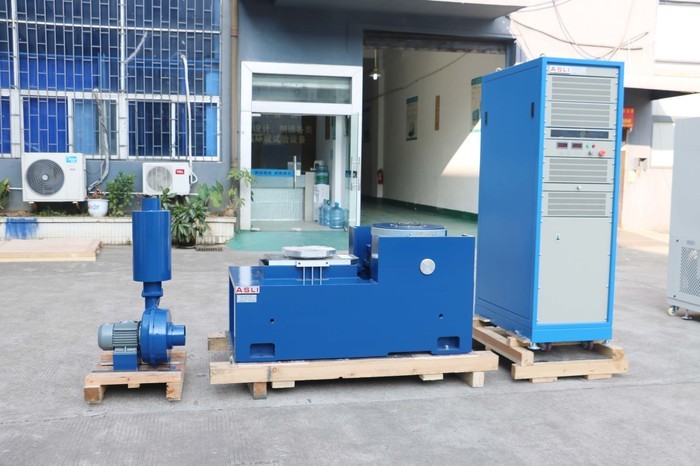

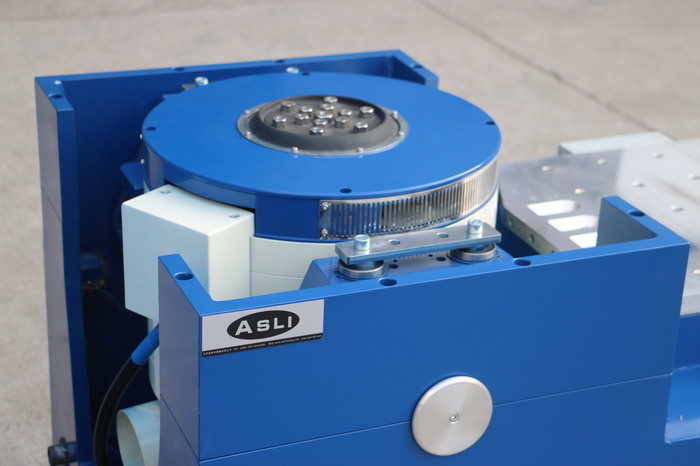

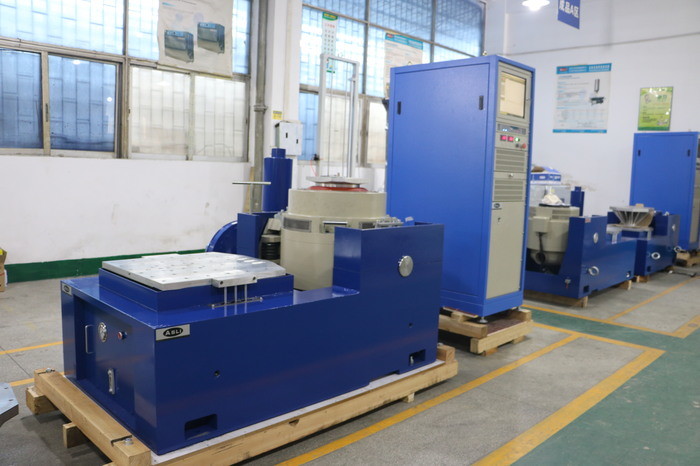

Bilder als Referenz

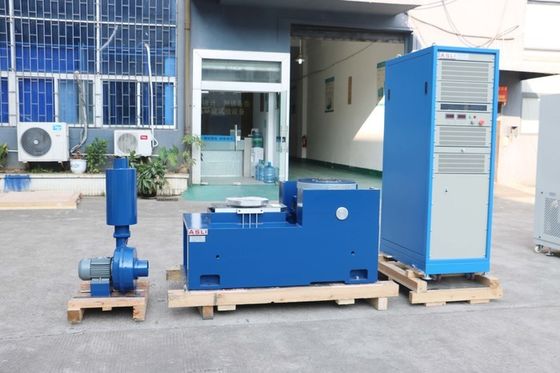

Verpackungsbild:
Bei Fragen zu Elektromagnetische Hochfrequenz-Vibrationsprüfmaschine für beschleunigte Vibrationstests, kontaktieren Sie uns gerne
