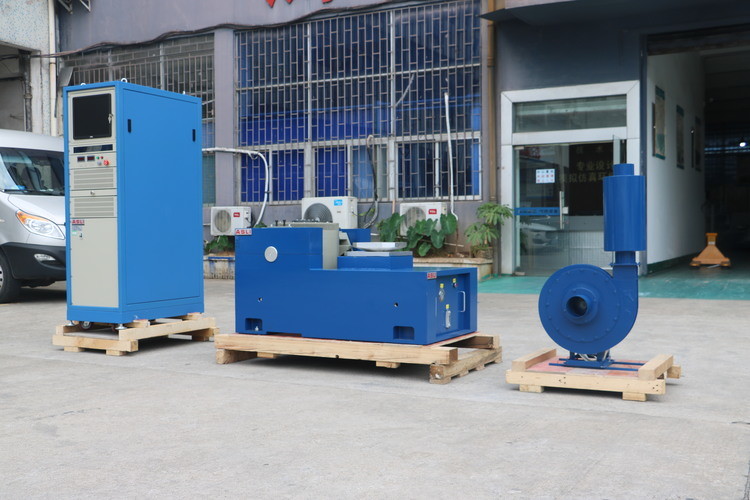

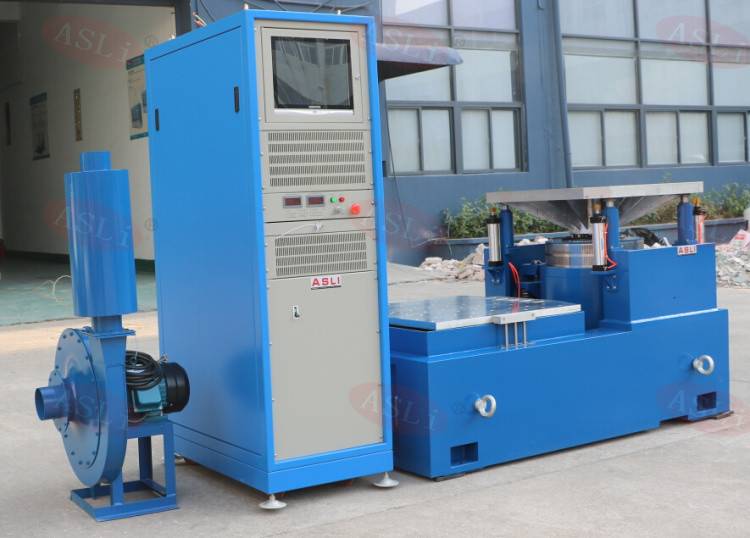

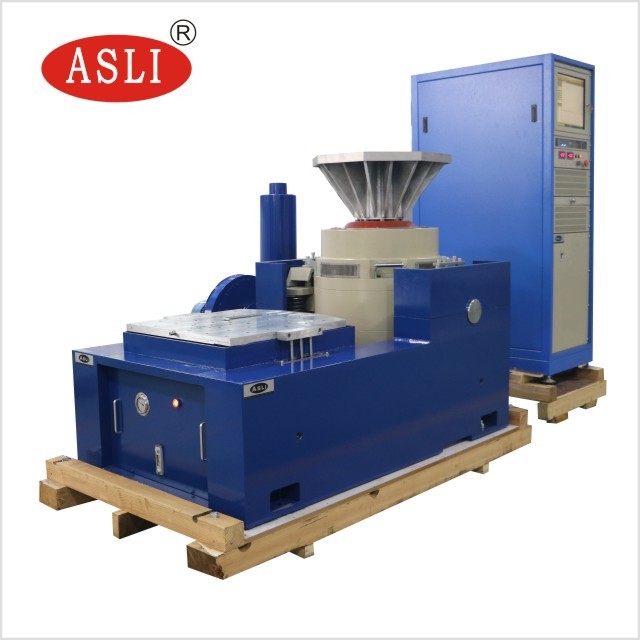

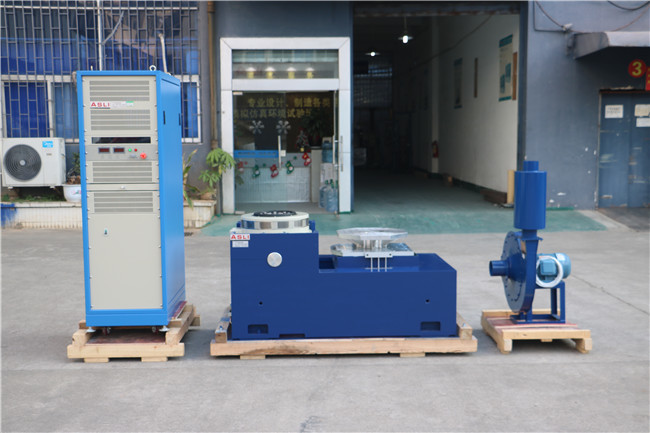

Elektromagnetischer Schwingtisch für Lithium-sinusförmigen Erschütterungs-Test
Product Details
| Funktion: | Sinusförmige Erschütterung | Tischgröße: | Maßgeschneidert |
|---|---|---|---|
| Standard: | ISO 16750 | Anwendung: | Elektrischer Fahrzeugbatteriesatz |
| Prüfung: | Sinus und Zufall | Vibrationsrichtung: | X, Y, Z dreiachsig |
| Hervorheben |
elektromagnetischer Schwingtisch 750kg,elektrodynamischer Schüttel-Apparat der Erschütterungs-50000N,Lithium-elektrodynamischer Erschütterungs-Schüttel-Apparat |
||
Product Description
Herunterladen des Hochfrequenz-Vibrationsprüfstands ES-30 (PDF)

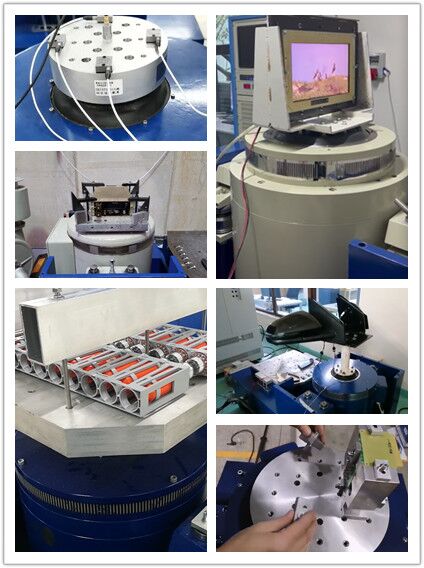

Die elektromagnetische Vibrationstabelle eignet sich für eine Vielzahl von Prüfszenarien, darunter:
- Prüfung von Satellitenkomponenten
- Produkt- und Verpackungstests
- Allgemeine Belastungsuntersuchung
- Fahrzeugteile und -systeme Qualifikationsprüfung
- Elektronische Montage und Prüfung von Computergeräten

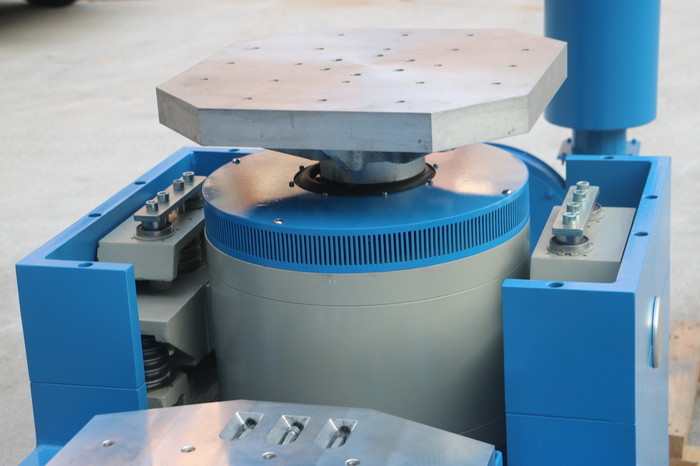

Diese Vibrationsprüfgeräte verfügen über eine doppelmagnetische Schaltkreisstruktur, selbst erzeugte Skelett-Aktionskreise, Luftunterstützung, Rollenlager, lineare Führung,Die Einführung moderner Technologien in die SpezialtechnikEs ist in der Lage, X-, Y- und Z-Drei-Achsen-Sinus-Vibrationstests und Breitband-Zufalls-Vibrationstests sowie klassische Puls-Tests (Half-Sine, Trapez-Sägezahnwelle) und Stoßreaktionsspektrentests.
Neben Automobilteilen wird diese Ausrüstung weit verbreitet in der Verteidigung, in Waffensystemen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektroapparaten, Transport,und Haushaltsgeräte.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3'3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3'3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Die Größe der Tabelle kann angepasst werden, um spezifische Prüfbedingungen zu erfüllen.
Die Elektromagnetische Vibrationstabelle für den Lithium-Sinusoidal-Vibrationstest kann mit einer Klimakammer kombiniert werden, um kombinierte Umweltprüfungen durchzuführen.
Wir freuen uns auf Ihre Anfrage!
Product Highlights
Elektromagnetischer Vibrationstisch für die sinusförmige Prüfung von Lithiumbatterien. Verfügt über einen Doppelmagnetkreis, dreiachsige X/Y/Z-Vibration, ISO 16750-Konformität und anpassbare Tischgrößen. Ideal für EV-Batteriepacks, Automobile und Elektronik. Kombiniert mit Klimakammern für umfassende Tests.
