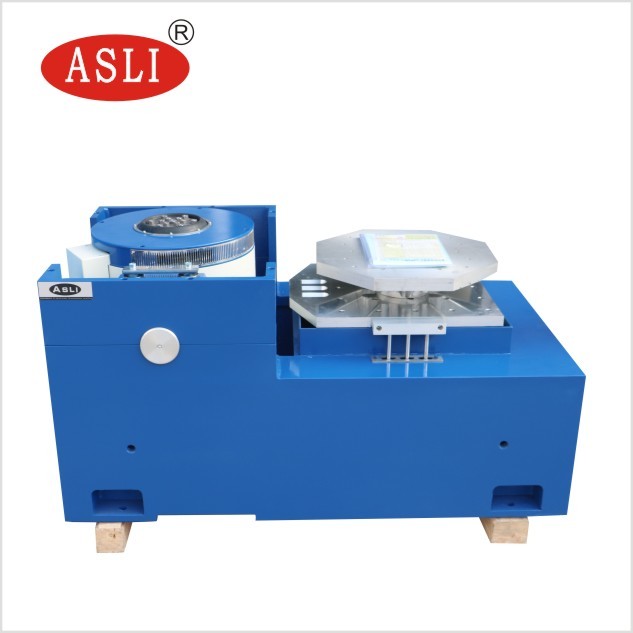

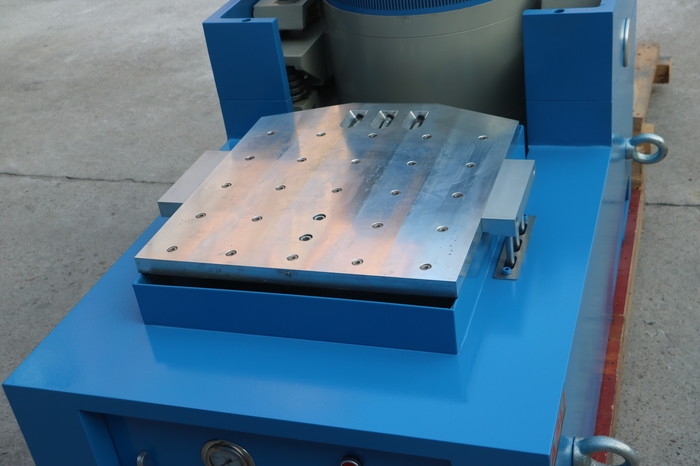

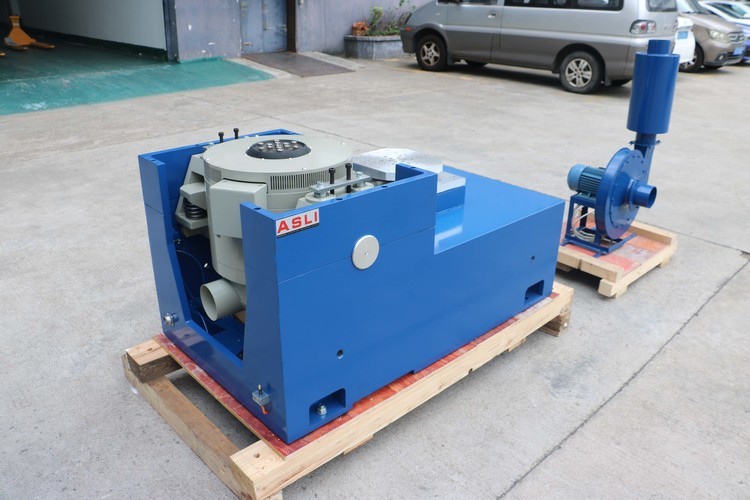

Transport-Simulations-Hochfrequenzelektrodynamik-Erschütterungs-Prüfvorrichtung für sinusförmigen Erschütterungs-Test
Product Details
| Sinuskraft: | 6000n | Geschwindigkeit: | 1,6 m/s |
|---|---|---|---|
| Verschiebung: | 25mm | Frequenz: | 3 ~ 3500Hz |
| Laden: | 180 kg | Beschleunigung: | 100g |
| Anker: | 230 mm | Funktion: | Sinusförmiger Erschütterungs-Test |
| Hervorheben |
Erschütterungs-Prüfvorrichtung der Elektrodynamik-3500HZ,Erschütterungs-Prüfvorrichtung der Elektrodynamik-6KN,Sinusförmiger 3 Achsen-Schwingtisch |
||
Product Description
ES-6 Vibrationsprüfgerät PDF herunterladen (Spezifikationsdokument)
Der Hochfrequenz-Vibrationsshaker verwendet fortschrittliche moderne Technologien, darunter eine Doppelmagnetkreisstruktur, selbstgenerierende Skelettaktionskreise, Luftunterstützung, Rollenlager und lineare Führung sowie Schwenkisolierung. Er ist in der Lage, Sinusvibrationstests auf drei Achsen (X, Y und Z), Breitband-Zufallsvibrationstests sowie klassische (Halb-Sinus-) Puls- und Schockreaktionsspektraltests durchzuführen. Er wird häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
- Nennkraft: Sinuskraft 6000N; Zufallskraft 6000N; Schockkraft 12000N
- Frequenzbereich: 5Hz bis 3500Hz; feste Frequenz, Hin- und Herlauf, Sinus, Zufall, Schock
- Frequenzlaufmodus: Linear, logarithmisch, Hin- und Herlauf, feste Frequenz
- Frequenzlaufzeiten: 1 bis 32767
- Frequenzlaufzeit: Feste Frequenz / Einzel 1–3600 Min.; Frequenzlaufkurven können angezeigt werden
- Max. Beschleunigung: 1000 m/s² (ohne Last)
- Max. Last: 180 kg
- Max. Weg: 25 mm Spitze-Spitze (ohne Last), Doppelspitze
- Stoßweg: 25 mm
- Gewicht der Schwingspule: 6,5 kg
- Vibrationsrichtungen: Vertikal
- Vibrationswelle: Sinus, Zufall, Schock
- Durchmesser der Schwingspule: Ø230 mm
- Abmessungen des Vibrationssystems (mm): B850 × H750 × T550 mm
- Gewicht des Vibrationssystems: 590 kg

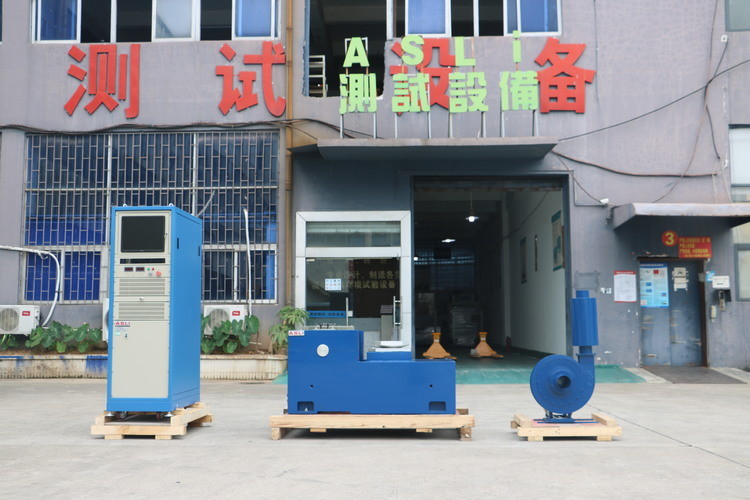

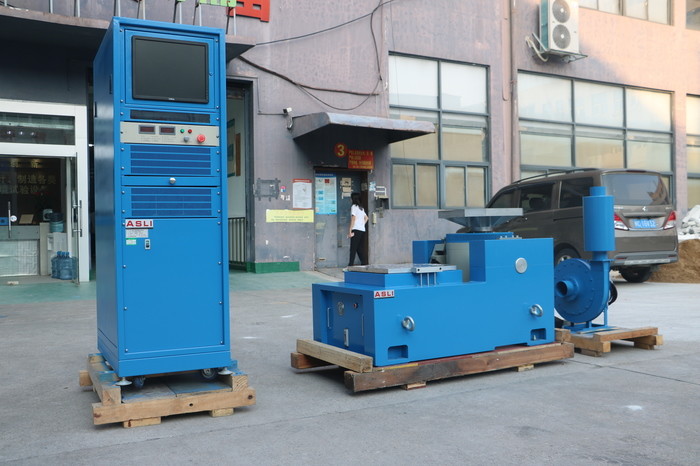

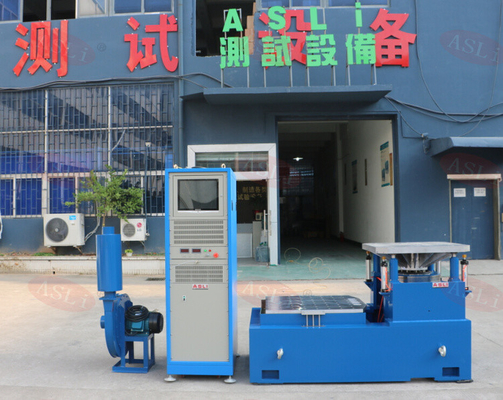

- Vibrationsgenerator – 1 Satz
- Vibrationscontroller – 1 Satz
- Kommunikationsverbindungskammer – 1 Satz
- DA-6 Leistungsverstärker – 1 Satz
- Anregungsleistung – 1 Stück
- Treiber-Software – 1 Satz
- Kühlsystem – 1 Satz
- Industriecomputer – 1 Satz
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennweg (Spitze-Spitze) mm | Max. Last (Kg) | Schwingspule (Kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
Hinweis: Das Modell ES-6 ist als primäre Konfiguration für dieses Produkt hervorgehoben.
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design mit geringer magnetischer Flussleckage, kompakte und rationale Struktur.
- Rocker-Stangen-Rollenlager mit gerader und importorientierter Verbundkörpersteifigkeitsausrichtung, die eine hohe exzentrische Lastkapazität bieten.
- Schwenkisolierungsfundament zur Vibrationsisolierung, mit bequemer mobiler Installation.
- Das fortschrittliche dynamische Kreissystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagers mit kleinem Ballon-Effekt, was die Tragfähigkeit des Vibrationstisches erhöht und die Tieffrequenzleistung verbessert.
Wenn Sie weitere Informationen über den Transport Simulations Hochfrequenz Elektrodynamik Vibrationstester für Sinusvibrationstests benötigen, zögern Sie bitte nicht, Ihre Anfrage zu senden.
Product Highlights
Der elektrodynamische Vibrationstester ES-6 liefert eine Sinuskraft von 6000 N, eine Frequenz von 3–3500 Hz, eine Last von 180 kg und eine Beschleunigung von 100 g für Sinus-, Zufalls- und Stoßtests. Doppelter Magnetkreis, Luftfederung und Zapfenisolierung sorgen für Langlebigkeit und Präzision. Kundenspezifische Modelle verfügbar.
