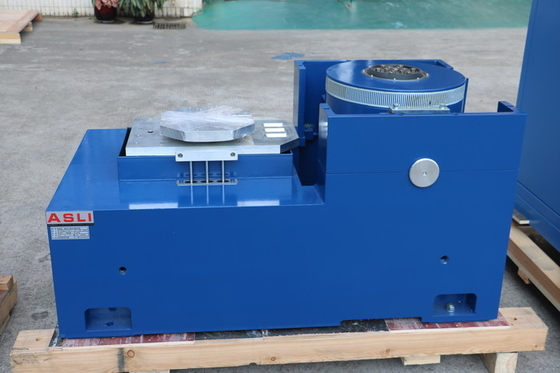

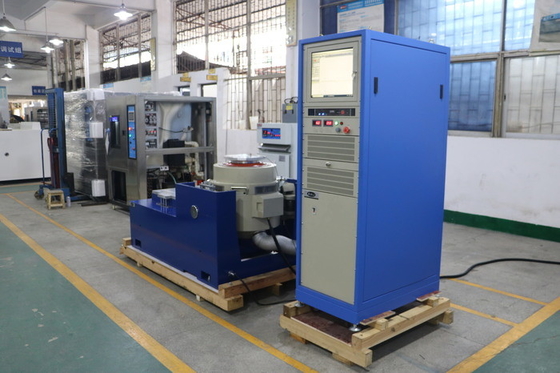

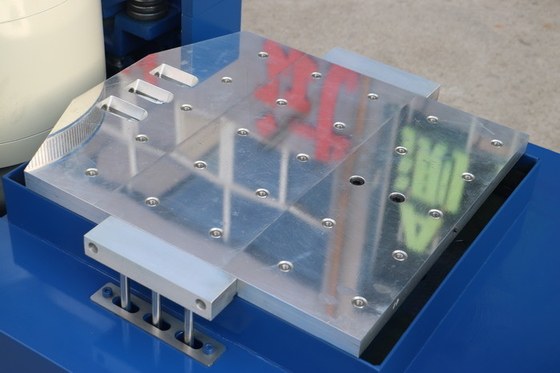

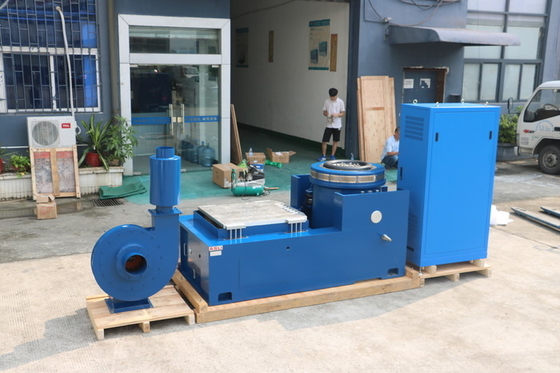

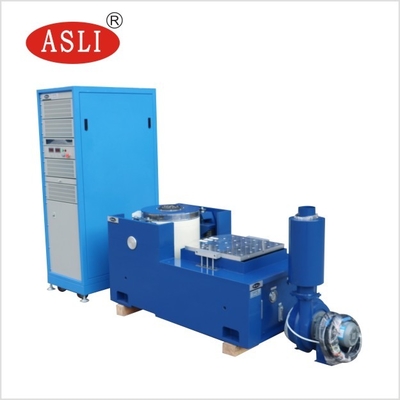

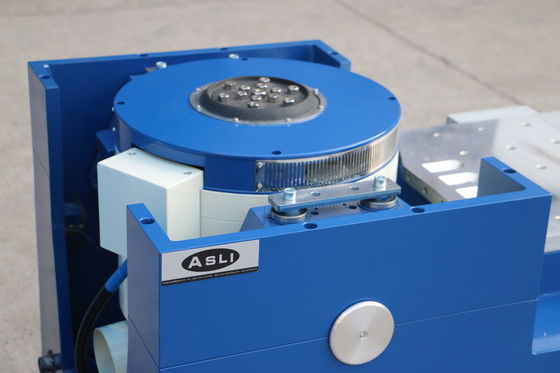

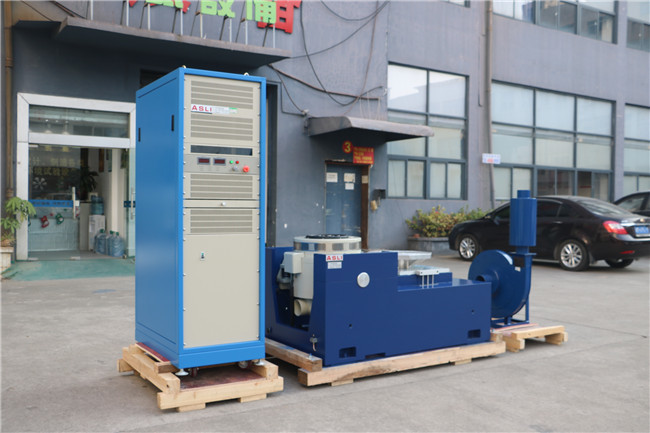

Vertikale und horizontale Hochfrequenzvibrationssystem-Elektrodynamik-Art
Product Details
| Sinuskraft: | 3000N bis 200000n | Vibrationsrichtung: | Vertikal und horizontal |
|---|---|---|---|
| Geschwindigkeit: | 1,8 m/s | Frequenz: | 3~3500 Hz |
| Beschleunigung: | 100g | Verschiebung: | 25 mm bis 100 mm |
| Hervorheben |
Vibrationssystem 3500hz,Elektrodynamik-Art Vibrationssystem,Erschütterung Shaker System 3000N |
||
Product Description
Laden Sie das vollständige Spezifikationsdokument herunter: Vibrationstestgerät ES-10 (PDF)
- Gut gestalteter dynamischer Kreisrahmen mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design sorgt für geringe magnetische Flussstreuung, kompakte Struktur und rationale Anordnung.
- Rockerarm-Nadellager mit gerader und importorientierter Verbundkörper-Steifigkeitsausrichtung, die eine ausgezeichnete exzentrische Lastkapazität bieten.
- Dedizierte Trunnion-Isolationsbasis für den Hormongebrauch, die eine bequeme mobile Installation ermöglicht.
- Fortschrittliches Umzugssystem sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagerkleinballs erhöhen die Kapazität des Vibrationstisches und verbessern die Tieffrequenzleistung.
Technische Spezifikationen für das vertikale und horizontale Hochfrequenz-Elektrodynamik-Vibrationssystem:
- Nennkraft: Sinuskraft 10000N; Zufallskraft 10000N; Schockkraft 10000N
- Frequenzbereich: 5 Hz bis 3500 Hz – feste Frequenz, Hin- und Herlauf, Sinus, Zufall, Schock
- Sweep-Frequenz-Modus: Linear, logarithmisch, Hin- und Herlauf, feste Frequenz
- Sweep-Frequenz-Zeiten: 1 bis 32767
- Sweep-Frequenz-Zeit: Feste Frequenz / Einzel 1–3600 Min.; Sweep-Frequenzkurven können angezeigt werden
- Max. Beschleunigung: 1000 m/s² (unbelastet)
- Max. Geschwindigkeit: 1,8 m/s
- Max. Verschiebung: 51 mm p-p (unbelastet), Doppelspitze
- Aufprallverschiebung: 51 mm
- Gewicht der Schwingspule: 14 kg
- Vibrationsrichtungen: Vertikale + horizontale Vibration
- Vibrationswelle: Sinus, Zufall, Schock
- Durchmesser der Schwingspule: Φ240 mm
- Abmessungen des Vibrationssystems (mm): B1046 × H660 × T783 mm
- Gewicht des Vibrationssystems: 900 kg
- Kleine Ladebank ermöglicht höhere Beschleunigung und Arbeitsfrequenz, was die Ladekapazität und Leistung der gesamten Maschinenbank verbessert.
- Horizontale Bank und Vibrationstisch sind eine integrale Einheit mit perfekter Struktur, die eine bequeme Installation und Einstellung ermöglicht.
- Statische Druckschiene, V-Form, mit Kapazität für Neigungs- und Schräglastbeständigkeit.
- Eingebaute Ölpumpe mit guter Struktur und einfacher Bedienung.
- Benutzer sollten Gabelstapler und Umzugswerkzeuge für den Transport der Ausrüstung vorbereiten, da diese sehr schwer ist. Bitte stellen Sie auch sicher, dass die Tür groß genug ist, um die Ausrüstung durchzulassen.
- Die Betriebsumgebung sollte bei Raumtemperatur mit guter Belüftung sein. Wir empfehlen dringend, eine Klimaanlage im Arbeitsbereich zu installieren. Der Platzabstand an der linken, rechten und hinteren Seite der Maschine muss mindestens 700 mm betragen; die Vorderseite muss mindestens 1500 mm betragen.
Weitere Details finden Sie unter: Dreiaxiales elektrodynamisches Shaker-Testgerät für Produktzuverlässigkeit
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nenngeschwindigkeit (m/s) | Nennverschiebung (p-p) mm | Max. Beladung (Kg) | Schwingspule (Kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1,8 | 51 | 270 | 14 | Φ240 |
Wir sind ein Hersteller von elektrischen Vibrationsserienprodukten, der die fortschrittliche moderne Technologie und Spezialtechnologie „Doppel-Magnetkreis-Struktur“, „selbstgenerierende Skelett-Aktionskreise“, „Luftunterstützung“, „Nadellager und lineare Führung“ und „Trunnion-Isolierung“ einsetzt. Das System kann X-, Y-, Z-dreiachsige Sinus-Vibrationstests und Breitband-Zufallsvibrationstests sowie klassische (Halbsinus, Trapez, Sägezahn) Puls- und Schockantwortspektraltests durchführen.
Der Hochfrequenz-Vibrationstester wird häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Haushaltsgeräte und anderen Bereichen eingesetzt – ideal als industrielles Shaker-Vibrationstestgerät.
Für das elektrodynamische Vibrations-Shaker-System mit großer Kraft: Zuerst PP-Folie, dann 10 mm Schaumstoff zwischen Maschine und Kiste, und außen eine standardmäßige Export-Sperrholzkiste.
Wir sind eine Fabrik mit 28 Jahren Erfahrung im Bereich Testinstrumente und 4 Jahren Exporterfahrung.
Im Allgemeinen ca. 20 Arbeitstage. Wenn wir fertige Produkte auf Lager haben, können wir den Versand innerhalb von 3 Arbeitstagen arrangieren. Bitte beachten Sie, dass unsere Produktionsvorlaufzeiten von den spezifischen Artikeln und Artikelmengen abhängen.
12 Monate Garantie. Nach Ablauf der Garantiezeit bietet das professionelle Kundendienstteam perfekte technische Unterstützung und hilft Kunden bei der Lösung von Problemen, die bei der Verwendung unseres Produkts auftreten, und bearbeitet Kundenprobleme und Beschwerden professionell und zeitnah.
Service: OEM-Service, Design-Service, Käuferlabel-Service.
Qualität: Jedes Instrument muss eine 100%ige Qualitätsprüfung und -testung durchlaufen. Die Fertigprodukte müssen vor dem Versand und der Lieferung eine Kalibrierung durch eine Drittanbieter-Institution bestehen.
Wenn das Produkt einfach zu installieren und zu trainieren ist, können Kunden das Betriebs- und Wartungshandbuch für Installation und Verwendung lernen. Wenn das Produkt schwer zu bedienen ist, können Kunden zur ASLi-Fabrik kommen, um zu lernen, wie man es installiert und verwendet. Unsere Ingenieure haben Reisepässe und können ins Ausland reisen.
Umweltkammern, Temperatur-(Feuchtigkeits-)Kammern, PCT/Hast-Kammern (Highly Accelerated Stress Test-Kammern), ESS-Kammern, begehbare Stabilitätskammern, Vakuumöfen, Höhenkammern, Vibrationssysteme, mechanische Schocktester, kombinierte Umwelt-Vibrationskammern und mehr.
Wir begrüßen neue und Stammkunden, die unsere Fabrik für das vertikale und horizontale Hochfrequenz-Elektrodynamik-Vibrationssystem besuchen. Bei Anfragen können Sie sich gerne an uns wenden!
