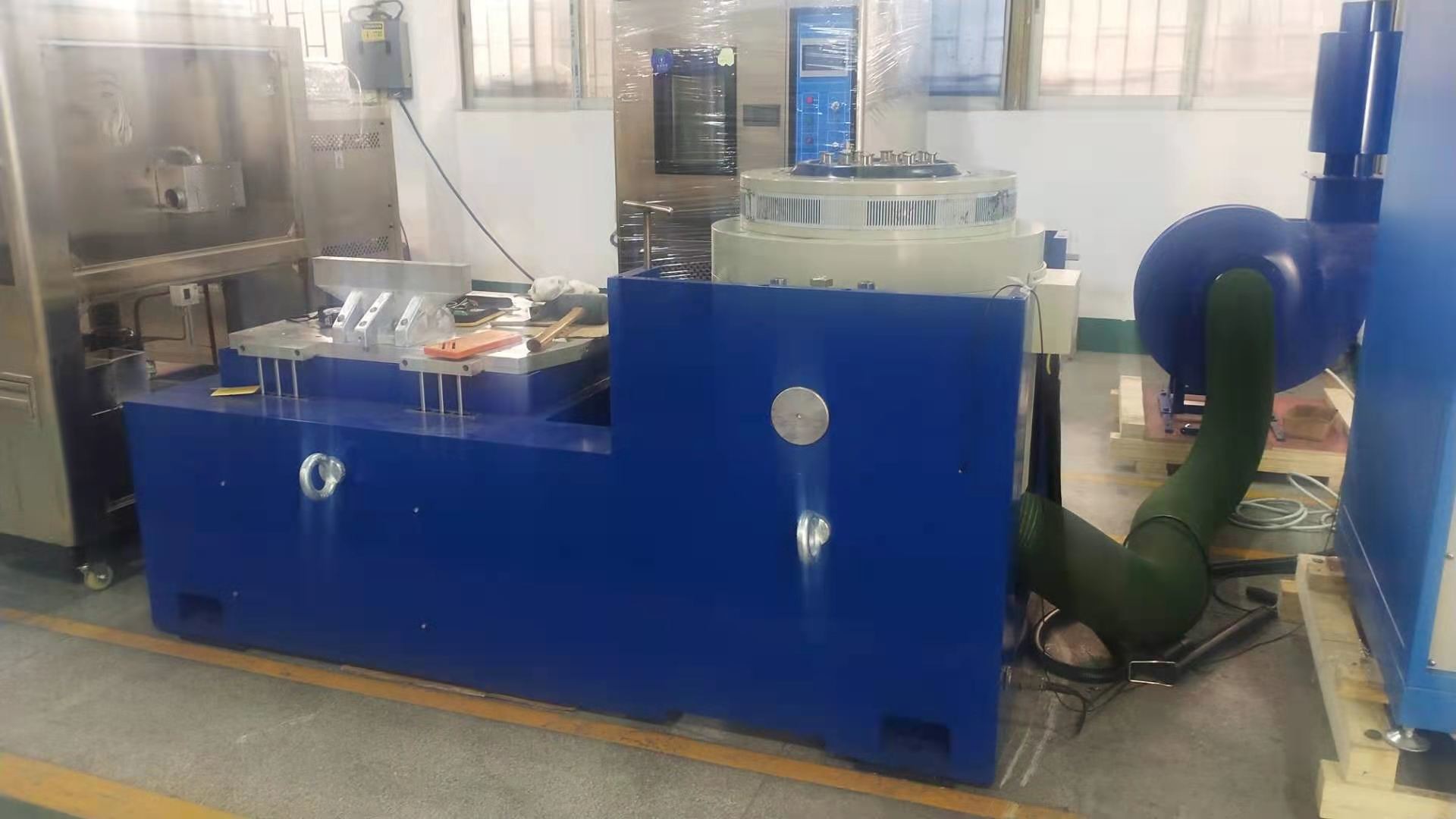

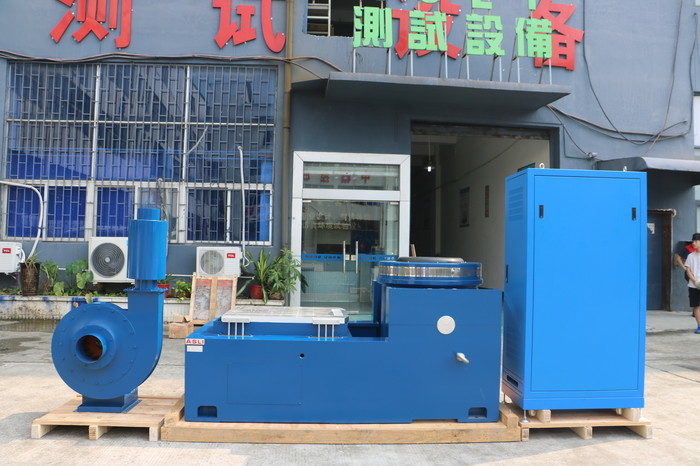

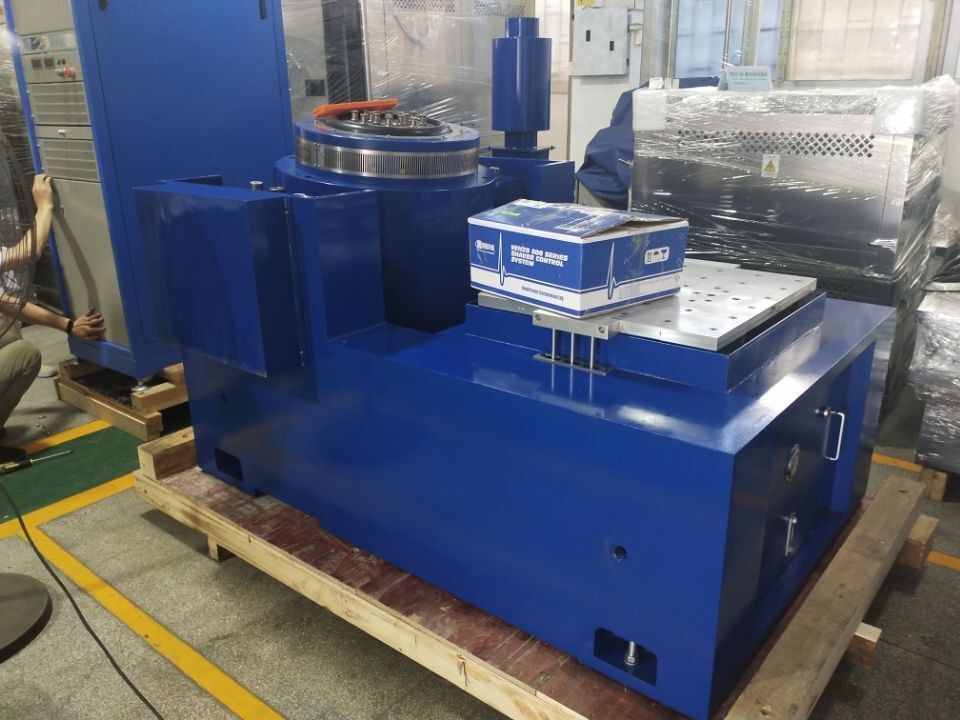

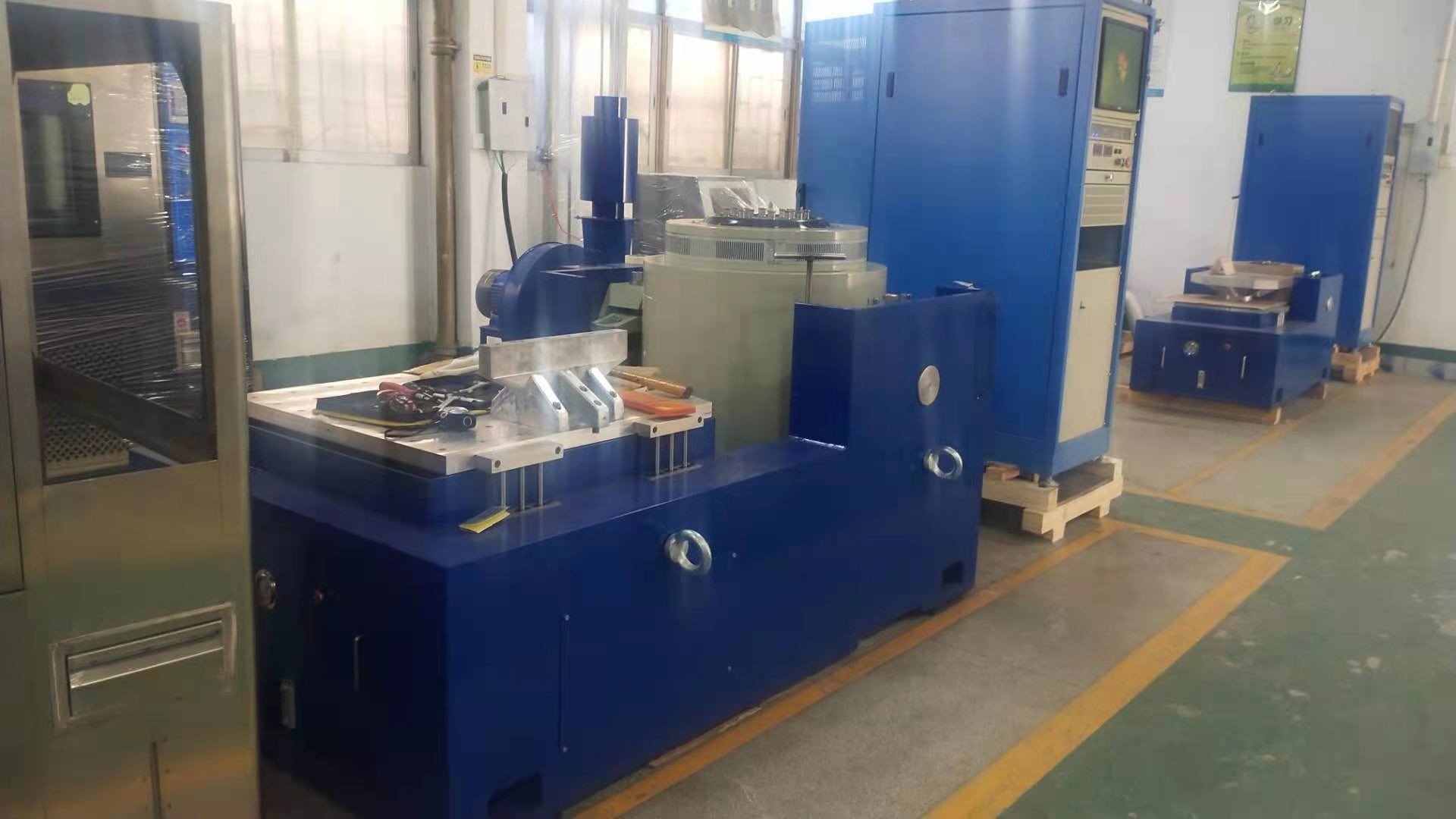

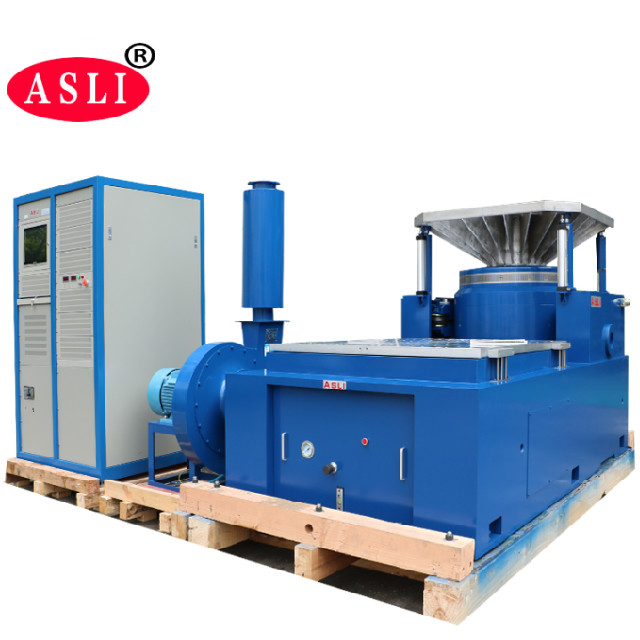

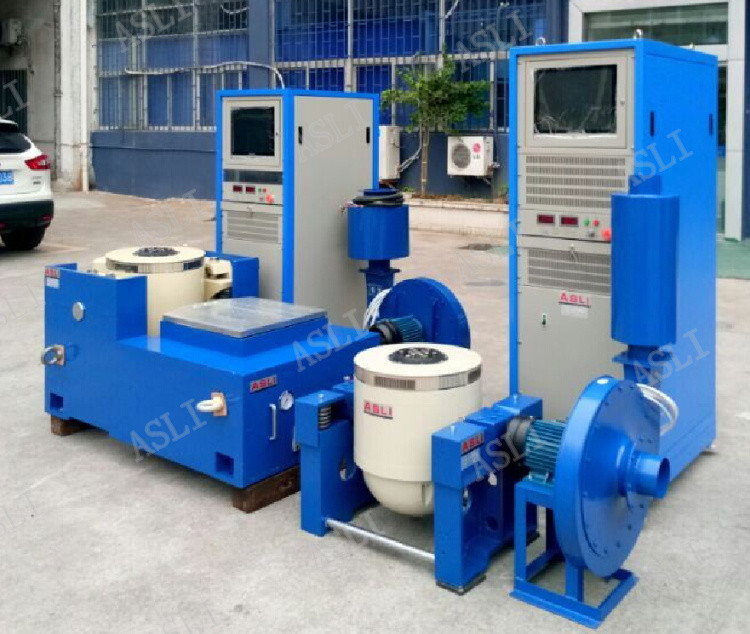

Das Hochfrequenz-Vibrationsprüfsystem wird hauptsächlich für Produkte mit Schwingungs- und Stoßumgebungstest, Umweltbelastungsscreening-Test und Zuverlässigkeitstest verwendet.Elektromagnetischer Vibrationsprüfer vollständig gemäß der Norm für die Batterieprüfkonstruktion, Simulation unter den bestimmten Bedingungen der Vibrationsprüfung der Batterie, wird die Batterie oder das Batteriepaket nach der vorgeschriebenen Frequenz an der Vibrationstabelle befestigt,Beschleunigungs- und Verschiebungsmodus entlang der Batterie Probenvibration von drei gegenseitig senkrechten Richtungen gemessen Batterie sollte nicht undicht seinVibrationstests sind sehr breit, von Leiterplatten, Batterien, Flugzeugen, Schiffen, Raketen, Raketen,Autos und Haushaltsgeräte und andere Industrieerzeugnisse.
Hauptmerkmale
* Ein luftgekühlter elektrodynamischer Shaker
* Vibrationsregler und Leistungsverstärker in einem All-in-One-Schrank aufgebaut
* Höchsttrieb von 2400 Newtons.
* X, Y, Z 3-Achsen-Prüfung
Steuerungsfunktionen
* Festfrequente sinusförmige Vibrationen
* Vibrationen durchflutet * Zufallsvibrationen
* Klassischer Schock
Typische Systemanwendungen
* Umweltprüfung
* Stresstest
* Vibrationsprüfung
| Elektromagnetische Vibrationsschüttlerparameter: | ||||
| Maximale Sinus-Erregungskraft | Höchstgewicht 5000 kg/h | |||
| Die größte zufällige Schwingungskraft | 5000 Kg.f r.m. | |||
| Die größte Schlagschwingungskraft | 10000Kg.f Spitze | |||
| Frequenzbereich | Gleichstrom ~ 4000 Hz | |||
| Höchstverlagerung | 75 mm p-p ((Grad-zu-Grad-Wert) | |||
| Höchstgeschwindigkeit | 10,8 m/s | |||
| Höchstbeschleunigung | 100G ((980 m/s2) | |||
| Erste Resonanzfrequenz | 3500 Hz | |||
| Höchstlast | 750 kg | |||
| Durchmesser der beweglichen Spule (Arbeitsmessendurchmesser) | Durchmesser von 450 mm | |||
| Die Qualität der beweglichen Spule | 50 kg | |||
| Höchstlast | 750 kg | |||
| Schraubtisch | 13 x M8 | |||
| Leckage des Magnetstroms | < 10 Gauss | |||
| Abmessung | 800mm x 800mm x 800mm (Vertikalmaschine) | |||
| Gewicht | Ungefähr 1500 Kilo. | |||
| Das Servosystem | ||||
| Funktion | Temperatur, Luftdruck, Verschiebung, Überspannung, Überstrom, Eingangsunterspannung, äußerer Fehler, Steuerungsstromversorgung, Logik, Mangel an gleichem Eingang. | |||
| Digitale Vibrationssteuerung | ||||
| Hardware-Konfiguration | 2 Kanal-Eingang, 1 Kanal-Eingang | |||
| Steuerrechner | Original-Lenovo-Computer, Liquid Crystal Display (mit Tastatur und optischer Maus) | |||
| Software | Die WORD-Lösung kann automatisch Testberichte, Signale und Datenanzeigen erzeugen.Aufbewahrung, die Prüfparameter und die Analyse der Funktion festlegen. | |||
| Betriebssystem | Windows 2000/XP | |||
| Beschleunigungssensor B&W |
Frequenzbereich: ∼2000Hz Empfindlichkeit: 50mv/g Temperaturbereich: - 24 - 250°C |
|||
| Elektroanforderungen | ||||
| Stromquelle | 3 Phasen, 380 V/50 Hz | |||
Nutzen für den Benutzer
* Einfache Installation durch den Benutzer
* Benutzeroberfläche: LCD-Touchscreen für den lokalen Modus und PC-Windows (über Ethernet) für die Fernbedienung
Modus;
* Lokalmodus: Schnellstart eines vordefinierten Tests, Dutzende von Prüfvorgaben können gespeichert werden;
* Fernbetrieb: alle Betriebsvorgänge des Systems, einschließlich der Prüfungserstellung und Speicherung der Prüfvorgaben auf dem Messgerät, der Prüfsteuerung, der Überprüfung der Prüfdaten und der Dokumentation.
Wenn Sie weitere Informationen über die dreiachsige elektrodynamische Vibrationsprüfmaschine für beschleunigte Vibrationsprüfungen benötigen, zögern Sie bitte nicht, Ihre Anfrage zu senden.
