Das Vibrationsprüfsystem wird hauptsächlich für Vibrations- und Schockumgebungstests von Produkten, Umgebungsbelastungstests und Zuverlässigkeitstests verwendet. Elektromagnetische Vibrationstester, die vollständig nach dem Standard der batterierelevanten Tests konstruiert sind, simulieren unter bestimmten Bedingungen den Vibrationstest der Batterie. Die Batterie oder das Batteriepack wird auf dem Vibrationstisch befestigt, gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsmodus entlang der Batterieprobe in drei zueinander senkrechten Richtungen. Gemessene Batterien sollten nicht auslaufen, nicht den Halt verlieren, nicht zerbrechen, kein Feuer und keine Explosion verursachen. Das Anwendungsspektrum des Vibrationstests ist extrem breit, von Leiterplatten, Batterien, Flugzeugen, Schiffen, Raketen, Raketen, Autos und Haushaltsgeräten bis hin zu anderen Industrieprodukten.

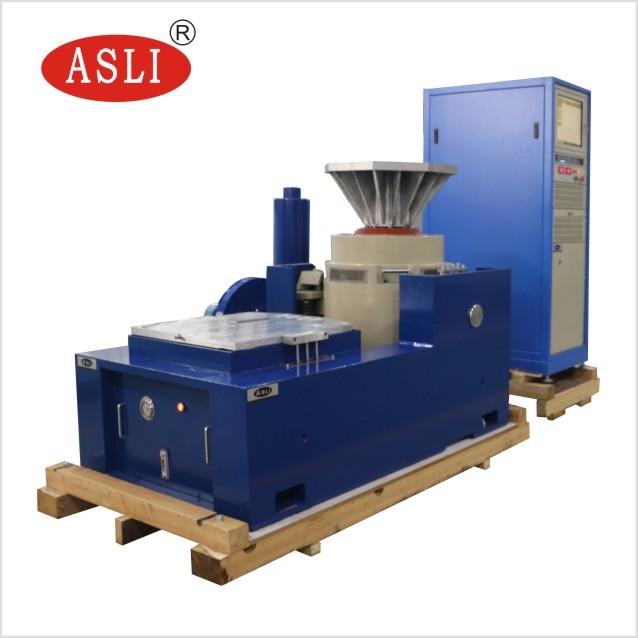

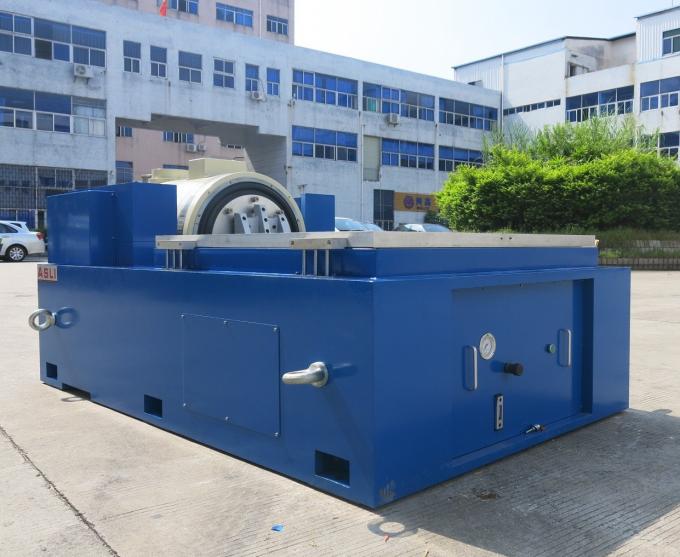

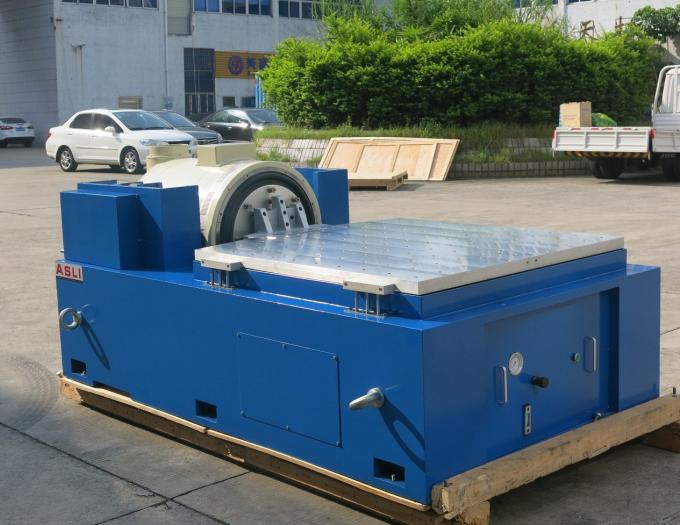

| Vertikale & Horizontale Hochfrequenz-ZufallsvibrationsprüfgeräteParameter: | ||||
| Maximale Sinus-Erregungskraft | 5000 kgf Spitze | |||
| Die größte Zufallsvibrationskraft | 5000 kgf r.ms | |||
| Die größte Schockvibrationskraft | 10000 kgf Spitze | |||
| Frequenzbereich | DC~4000 Hz | |||
| Maximale Verschiebung | 75 mm p-p (Peak-to-Peak-Wert) | |||
| Maximale Geschwindigkeit | 1,8 m/s | |||
| Maximale Beschleunigung | 100G (980 m/s2) | |||
| Erste Resonanzfrequenz | 3500 Hz | |||
| Maximale Belastung | 750 kg | |||
| Schwingspulendurchmesser (Arbeitstischdurchmesser) | Durchmesser 450 mm | |||
| Die Qualität der Schwingspule | 50 kg | |||
| Maximale Belastung | 750 kg | |||
| Tischschraube | 13 x M8 | |||
| Magnetflussleckage | <10 Gauß | |||
| Abmessung | 800 mm x 800 mm x 800 mm (Vertikalmaschine) | |||
| Gewicht | Ungefähr 1500 kg | |||
| Das Servosystem | ||||
| Funktion | Temperatur, Luftdruck, Verschiebung, Überspannung, Überstrom, Eingangsunterspannung, externer Fehler, Steuerstromversorgung, Logik, fehlende gleiche Eingabe. | |||
| Digitaler Vibrationscontroller | ||||
| Hardware-Konfiguration | 2 Kanaleingänge, 1 Kanaleingang | |||
| Steuerungscomputer | Original Industriecomputer, Flüssigkristallanzeige (mit Tastatur/optischer Maus) | |||
| Software | Chinesische/Englische Bedienung, Zeit- und Frequenzbereichsanalyse, Signalquelle, Sinus-Sweep-Frequenzanalyse usw. WORD kann automatisch Testberichte generieren, Signale und Daten anzeigen, speichern, die Testparameter einstellen und die Funktion analysieren. | |||
| Betriebssystem | Windows 2000/XP | |||
| Beschleunigungssensor B&W |
Frequenzbereich: 1—2000 Hz Empfindlichkeit: 50 mV/g Temperaturbereich: -24 - 250℃ |
|||
| Elektrische Anforderung | ||||
| Elektrische Quelle | 3 Phasen, 380 V/50 Hz | |||
Hauptmerkmale
* Ein luftgekühlter elektrodynamischer Shaker
* Vibrationscontroller und Leistungsverstärker in einem All-in-One-Gehäuse strukturiert
* Erreicht 2400 Newton Spitzen-Sinus-Schub.
* X, Y, Z 3-Achsen-Test
Steuerungsfunktionen
* Festfrequente sinusförmige Vibration
* Sweep-Vibration * Zufallsvibration
* Klassischer Schock
Typische Systemanwendungen
* Umgebungstest
* Belastungsscreening-Test
* Vibrationstests
Vorteile für den Benutzer
* Einfache Installation kann vom Benutzer durchgeführt werden
* Benutzeroberfläche: LCD-Touchscreen für den lokalen Modus und PC-Windows (über Ethernet) für den Remote-Modus;
* Lokaler Modus: Schneller Start eines vordefinierten Tests, Dutzende von Testspezifikationen können gespeichert werden;
* Remote-Modus: Alle Operationen des Systems, einschließlich der Definition von Tests und der Speicherung der Testspezifikationen auf mostar, Teststeuerung, Testdatenüberprüfung und -dokumentation.
