Hochfrequenz-Vibrationsprüfstand ES-30.pdf
Vertikal- und Horizontal-Hochfrequenz-Vibrationsprüfgeräte mit Schlagreaktionsspektrumfunktion
Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) |
Bewegung Spirale (Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Wir sind Hersteller von vertikalen und horizontalen Hochfrequenz-Vibrationsprüfgeräten mit Schockreaktionsspektrumfunktion mit VENZO-820S-Systemserienprodukten,die "Doppelmagnet-Schaltkreisstruktur" angenommen hat"Selbstgenerierte Skelett-Aktionskreise", "Luftgestützte Unterstützung" und "Rolllager und lineare Leitung", "Streifenisolierung",Y,Z dreiachsige sinusförmige Schwingungstest und Breitband-Zufallsschwingungstests, die durch den klassischen (Halb sinusförmige, trapezförmige, Sägezahnwelle) Puls- und Stoßreaktionsspektrustest abgeschlossen werden.
Elektrodynamische Schüttler Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsen-Resonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5- Neues Kanaldesign und Verbesserung der Kühleffekte.

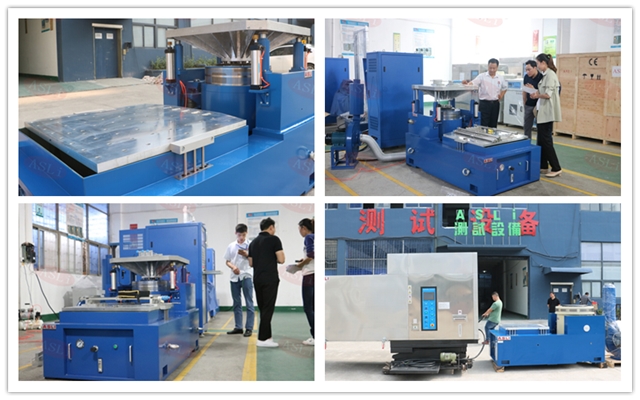

Technische Parameter des vertikalen Expanders des elektrodynamischen Shaker-Systems:
Wir sind ein langjähriger Hersteller von Prüfgeräten, in den letzten 28 Jahren haben wir uns der Simulation von Umweltprüfgeräten und mechanischen Vibrations- und Stoßprüfmaschinen verschrieben.Vertikale und horizontale Vibration Elektrodynamik Typ Hochfrequenz Shaker Tisch ist unser Star-Produkte, und wir hatten die CE-Zertifizierung für diese Maschine erhalten.
Wenn Sie Fragen zu vertikalen und horizontalen Hochfrequenz-Vibrationsprüfgeräten mit Schockreaktionsspektrumfunktion haben, kontaktieren Sie uns bitte.
