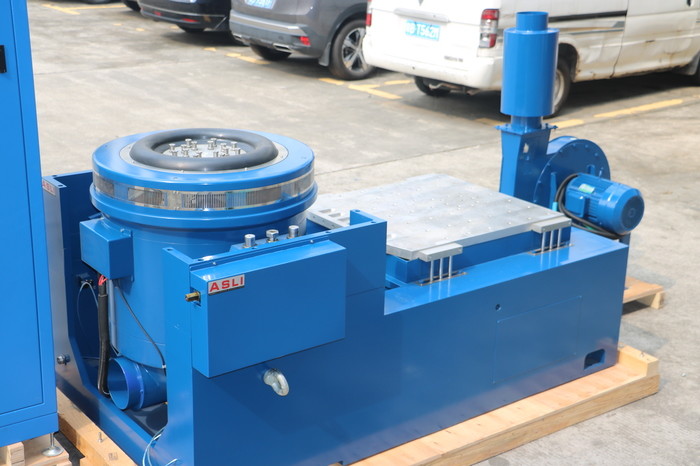

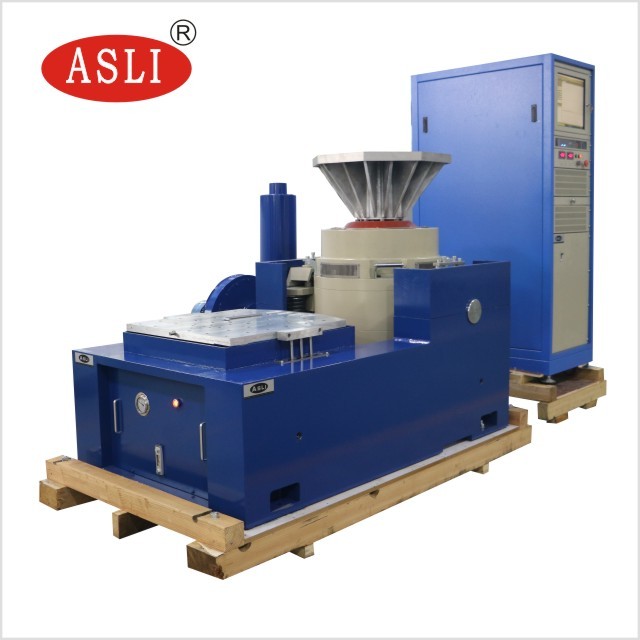

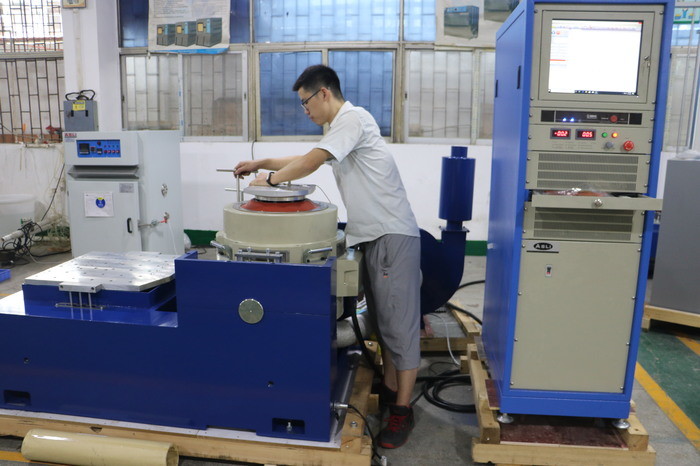

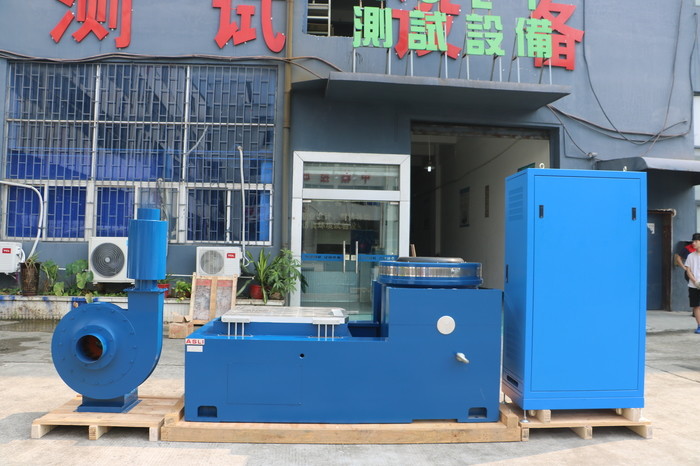

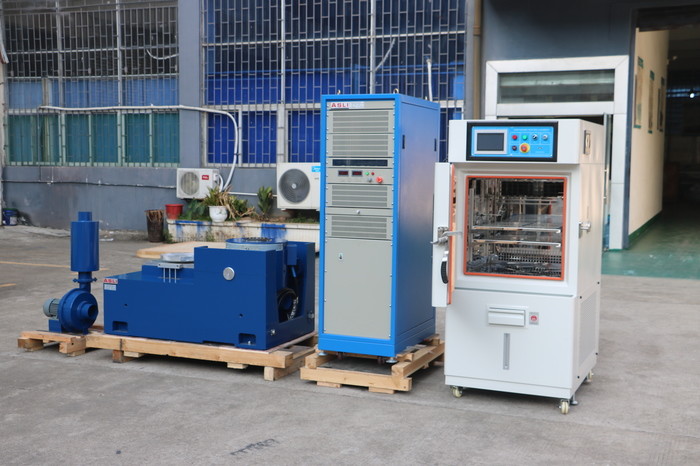

Hochfrequenz-Industrie-Vibrationstisch-Testausrüstung, konform mit MIL-STD 810F
Anwendung:
Wir sind Hersteller von elektrodynamischen Hochfrequenz-Vibrationstestern / Hochfrequenz-Vibrationsermüdungstestern der Serie, die die 'Doppelmagnetkreisstruktur', 'selbst erzeugte Skelettaktionskreise', 'Airborne Support’ und 'Rollenlager und lineare Führung', 'Trunnion-Isolation’ fortschrittliche moderne Technologie und Spezialtechnologie einsetzen, können in X-, Y-, Z-Drei-Achsen-Sinusschwingungstests und Breitband-Zufallsvibrationstests durchgeführt werden, die durch die klassischen (Halb-Sinus-, Trapez-, Sägezahnwellen-) Impulse und Schockantwortspektrumtests abgeschlossen werden sollen. Diese Produkte werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Kommunikation, Haushaltsgeräte und anderen Bereichen eingesetzt.
Merkmale des Hochfrequenz-Vibrationsermüdungstesters:
1. Gut konzipiertes dynamisches Kreisskelett mit einer höheren axialen Resonanzfrequenz.
2. Zwei-Magnetkreis, geringe magnetische Streuung, kompakte Struktur und rational.
3. Kipphebel-Rollenlager gerade und importorientierte Verbundkörper-Steifigkeitsausrichtung, Exzenterlastkapazität.
4. Trunnion-Isolationsfundament, das speziell für den Hormoneinsatz bestimmt ist, die Installation ist bequem.
5. Fortschrittliche Technologie bewegt sich um das System, um die hohe Zuverlässigkeit des dynamischen Kreises zu gewährleisten.
6. Neues Kanaldesign und Verbesserung der Kühlwirkung.
7. Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, Erhöhung der Vibrationstischkapazität, Verbesserung der Niederfrequenzleistung.
Hochfrequenz-Industrie-Vibrationstisch-Testausrüstung, konform mit MIL-STD 810F technische Parameter:
| Modell |
Nenn-Sinus Kraft (N) |
Nenn-Zufall Kraft (N) |
Frequenz Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nennverschiebung (p-p)mm |
Max. Belastung (kg) | Schwingspule (kg) |
Abmessung von Schwingspule (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |

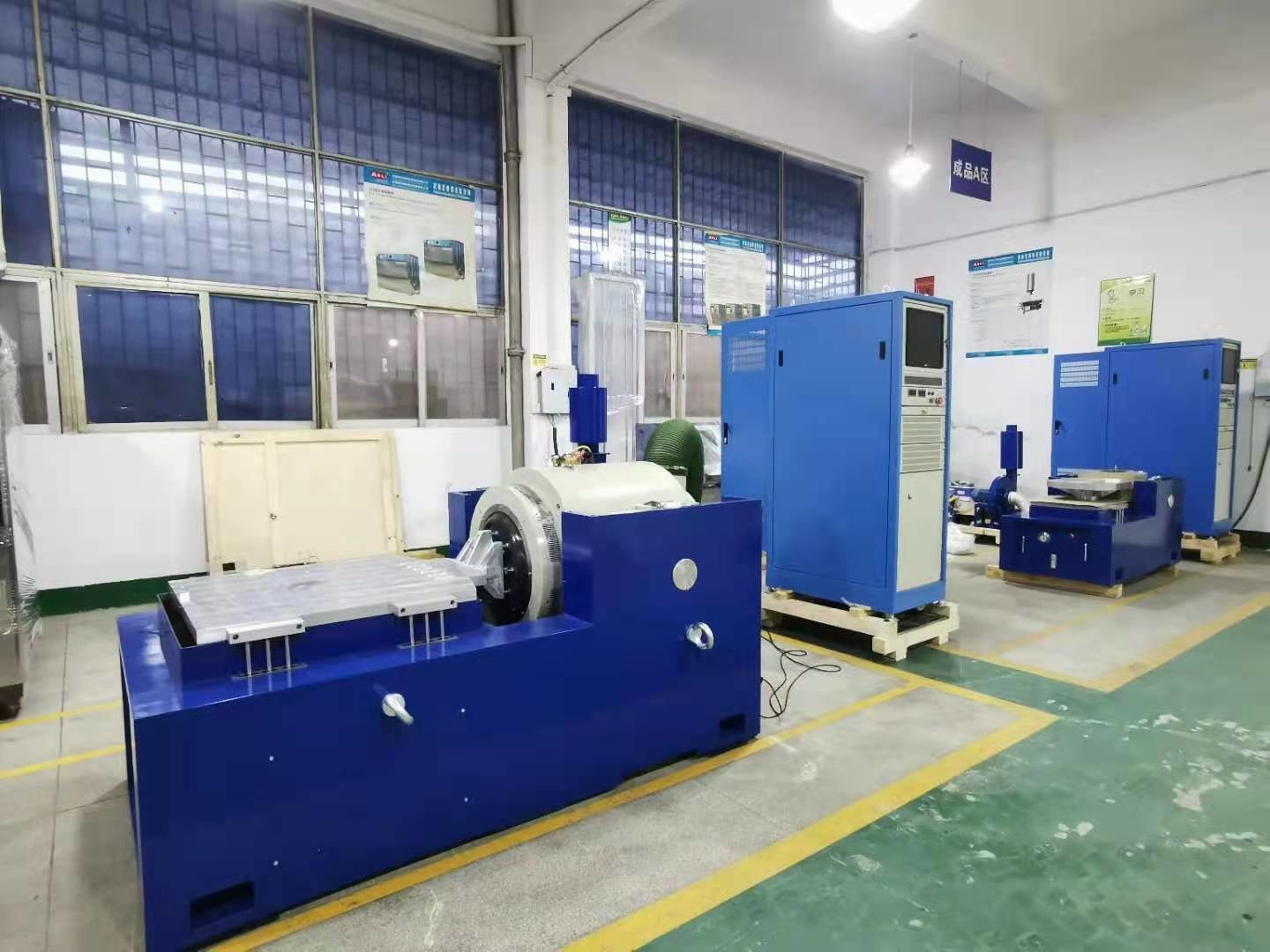

Merkmale des horizontalen Ständers:
1. Innerhalb der kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu realisieren, um die Ladekapazität und Leistung der gesamten Maschinenbank zu verbessern.
2. Horizontalbank und Vibrationsbank sind integraler Typ, mit perfekter Struktur, bequem zu installieren und einzustellen.
3. Statische Druckschiene, V-Form, mit Kapazität für Hang- und Vorspannungsbeständigkeit.
Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
Technische Parameter des horizontalen Expanders:
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Merkmale der vertikalen Erweiterungsbank:
VT vertikale Erweiterungsbank und angegebene Klemmen, präzise berechnet, aufwendiges Design, um sicherzustellen, dass der Kunde die beste Leistung gemäß perfekter Struktur, hochwertigem Material erhält
und Verarbeitung.
Technische Parameter des vertikalen Expanders:
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Bankgröße |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Rundbank) | 220 | 350 | Φ1200 |
Wenn Sie Fragen zu Hochfrequenz-Industrie-Vibrationstisch-Testgeräten haben, die mit MIL-STD 810F konform sind, können Sie mich gerne kontaktieren.
