Das Schwingungsprüfsystem wird hauptsächlich für Schwingungs- und Schockumgebungstests von Produkten, Umweltscreening-Tests, Zuverlässigkeitstests verwendet. Elektromagnetischer Vibrationstester, der vollständig nach dem Standard der batteriebezogenen Tests ausgelegt ist, simuliert unter bestimmten Bedingungen den Vibrationstest der Batterie. Die Batterie oder der Akku wird auf dem Vibrationstisch befestigt, gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsmodus entlang der Batterieschwingung des Batterie-Musters in drei zueinander senkrechten Richtungen. Gemessene Batterie sollte nicht auslaufen, nicht den Halt verlieren, nicht kaputt gehen, kein Feuer und keine Explosion. Das Anwendungsspektrum des Vibrationstests ist extrem breit, von Leiterplatten, Batterien, Flugzeugen, Schiffen, Raketen, Raketen, Autos und Haushaltsgeräten bis hin zu anderen Industrieprodukten.
| Hochfrequenz-Vibrationstester für Verpackungsprodukte Parameter: | ||||
| Maximale Sinus-Erregungskraft | 3000 kgf Spitze | |||
| Die größte Zufallsschwingungskraft | 3000 kgf r.ms | |||
| Die größte Schockschwingungskraft | 6000 kgf Spitze | |||
| Frequenzbereich | DC~4000 Hz | |||
| Maximale Verschiebung | 75 mm p-p (Peak-to-Peak-Wert) | |||
| Maximale Geschwindigkeit | 1,8 m/s | |||
| Maximale Beschleunigung | 100G (980 m/s2) | |||
| Erste Resonanzfrequenz | 3500 Hz | |||
| Maximale Belastung | 750 kg | |||

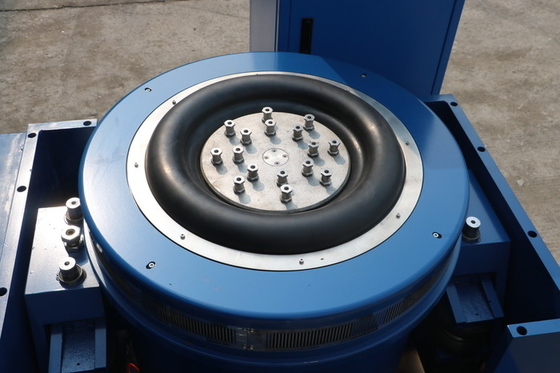

| Schwingspulendurchmesser (Arbeitstischdurchmesser) | Durchmesser 450 mm | |||
| Die Qualität der Schwingspule | 40 kg | |||
| Maximale Belastung | 750 kg | |||
| Tischschraube | 13 x M8 | |||
| Magnetflussleckage | <10 Gauß | |||
| Abmessung | 800 mm x 800 mm x 800 mm (Vertikalmaschine) | |||
| Gewicht | Ungefähr 1500 kg | |||
| Das Servosystem | ||||
| Funktion | Temperatur, Luftdruck, Verschiebung, Überspannung, Überstrom, Eingangsunterspannung, externer Fehler, Steuerstromversorgung, Logik, Mangel an gleichem Eingang. | |||
| Digitaler Vibrationsregler | ||||
| Hardware-Konfiguration | 2 Kanaleingänge, 1 Kanaleingang | |||
| Steuerungscomputer | Original Industriecomputer, Flüssigkristallanzeige (mit Tastatur/optischer Maus) | |||
| Software | Chinesische/Englische Bedienung, Zeit- und Frequenzbereichsanalyse, Signalquelle, Sinus-Sweep-Frequenzanalyse usw. WORD kann automatisch Testberichte, Signale und Daten anzeigen, speichern, die Testparameter einstellen und die Funktion analysieren. | |||
| Betriebssystem | Windows 2000/ XP | |||
| Beschleunigungssensor B&W |
Frequenzbereich: 1—2000 Hz Empfindlichkeit: 50 mV/g Temperaturbereich: -24 - 250℃ |
|||
| Elektrische Anforderung | ||||
| Elektrische Quelle | 3-Phasen, 380 V/50 Hz | |||
Hauptmerkmale
* Ein luftgekühlter elektro-dynamischer Shaker
* Vibrationsregler und Leistungsverstärker in einem All-in-One-Gehäuse strukturiert
* Erreicht 2400 Newton Spitzen-Sinus-Schub.
* X, Y, Z 3-Achsen-Tests
Steuerungsfunktionen
* Festfrequente sinusförmige Schwingung
* Sweep-Schwingung * Zufallsschwingung
* Klassischer Schock
Typische Systemanwendungen
* Umweltprüfung
* Stresstest
* Vibrationstests
Vorteile für den Benutzer
* Einfache Installation kann vom Benutzer durchgeführt werden
* Benutzeroberfläche: LCD-Touchscreen für den lokalen Modus und PC-Windows (über Ethernet) für den Remote-Modus;
* Lokaler Modus: Schneller Start eines vordefinierten Tests, Dutzende von Testspezifikationen können gespeichert werden;
* Remote-Modus: Alle Operationen des Systems, einschließlich der Definition von Tests und der Speicherung der Testspezifikationen auf mostar, Teststeuerung, Testdatenüberprüfung und -dokumentation.
Produktübersicht
