Luftkühlung elektrodynamischer HochfrequenzShaker Vibration Testing Machine Price
Product Details
| Sinuskraft: | 10000N | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verschiebung: | 51mm | Frequenz: | 3~3000 Hz |
| Laden: | 270 kg | Beschleunigung: | 100G |
| Kühlmethode: | Luftkühlung | ||
| Hervorheben |
Luftkühlungs-elektrodynamischer Schüttel-Apparat,Elektrodynamischer Schüttel-Apparat 10KN,Prüfmaschine der Erschütterungs-1.8m/s |
||
Product Description
Vollständige Spezifikation herunterladen: Vibrationsprüfgerät ES-10 (PDF)

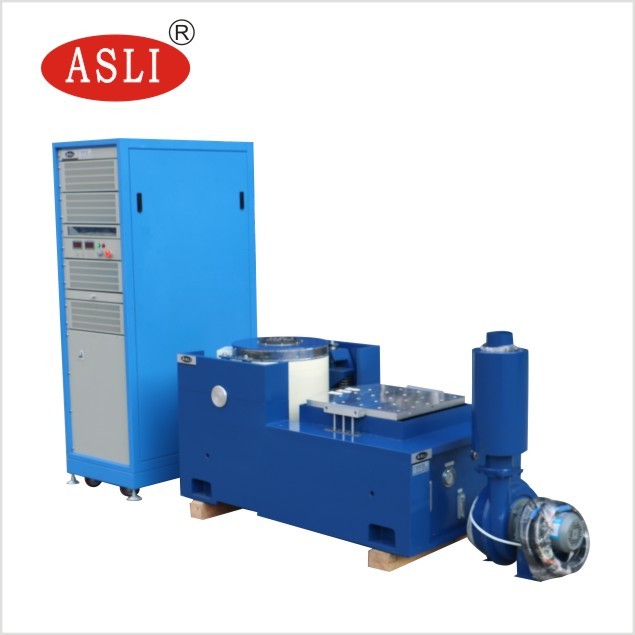

Der luftgekühlte Hochfrequenz-Elektrodynamische Shaker ist eine präzise Vibrationsprüfmaschine, die für rigorose Sinus-, Zufalls- und Schockprüfungen über die X-, Y- und Z-Achsen entwickelt wurde. Sie integriert fortschrittliche Technologien, darunter eine Doppelmagnetkreissstruktur, selbstgenerierende Skelettaktionskreise, Luftunterstützung, Rollenlager mit linearer Führung und Bolzenisolation. Dieses System wird häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
- Nennkraft: Sinuskraft 10.000 N; Zufallskraft 10.000 N; Schockkraft 20.000 N
- Frequenzbereich: 3 Hz bis 3.000 Hz – unterstützt Festfrequenz, Hin- und Herlauf, Sinus-, Zufalls- und Schockmodi
- Sweep-Frequenz-Modus: Linear, logarithmisch, Hin- und Herlauf, Festfrequenz
- Sweep-Frequenz-Zeiten: 1 bis 32.767
- Sweep-Frequenz-Zeit: Festfrequenz / Einzel 1–3.600 Minuten; Sweep-Frequenzkurven können angezeigt werden
- Max. Beschleunigung: 1.000 m/s² (ohne Last)
- Max. Geschwindigkeit: 1,8 m/s
- Max. Verschiebung: 51 mm Spitze-Spitze (ohne Last), doppelte Spitze
- Aufprallverschiebung: 51 mm
- Gewicht der Schwingspule: 14 kg
- Vibrationswelle: Sinus, Zufall, Schock
- Durchmesser der Schwingspule: Ø240 mm
- Abmessungen des Vibrationssystems: B1060 × H750 × T845 mm
- Gewicht des Vibrationssystems: 960 kg
- Enthaltenes Zubehör: 600 mm × 600 mm vertikaler Expander und 600 mm × 600 mm horizontaler Slip-Tisch
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennverschiebung (Spitze-Spitze) mm | Max. Last (kg) | Schwingspule (kg) | Abmessung der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
- Vibrationsgenerator – 1 Satz
- Vibrationscontroller – 1 Satz
- Kommunikationsverbindungskammer – 1 Satz
- DA-10 Leistungsverstärker – 1 Satz
- Anregungsleistung – 1 Stück
- Treiber-Software – 1 Satz
- Kühlsystem – 1 Satz
- Industriecomputer – 1 Satz
- Farbdrucker – 1 Satz (optional)
- Beschleunigungssensor (inkl. Ausgangsleitung) – 1 Stück
- Vibrationsvorrichtung – 1 Satz (optional; konfiguriert nach Prüfprobe)
Der Vibrationscontroller verfügt über ein Design der neuesten Generation mit einer international fortschrittlichen verteilten Systemarchitektur. Sein Kern ist der neueste 32-Bit-Floating-Point-Hochgeschwindigkeits-Prozessor der TMS320-Serie von TI. Testberichte werden automatisch im Word-Format generiert. Während oder nach dem Testen können Berichte bearbeitet und dann automatisch oder manuell generiert werden.
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design sorgt für geringe magnetische Flussleckage, kompakte Struktur und rationale Anordnung.
- Rocker-Arm-Rollenlager mit gerader und importorientierter Verbundkörpersteifigkeit bieten eine ausgezeichnete Kapazität für exzentrische Lasten.
- Bolzenisolationsfundament für den Hormongebrauch, das eine bequeme mobile Installation ermöglicht.
- Fortschrittliches dynamisches Kreisbewegungssystem sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des kleinen Ballonlagers erhöht die Tragfähigkeit des Vibrationstisches und verbessert die Tieffrequenzleistung.
Bei Zweifeln oder Bedarf an Informationen über den Preis der luftgekühlten Hochfrequenz-Elektrodynamischen Shaker-Vibrationsprüfmaschine zögern Sie bitte nicht, Ihre Anfrage zu senden.
