Mechanische Vibrationsprüfungssystem ES-10.pdf

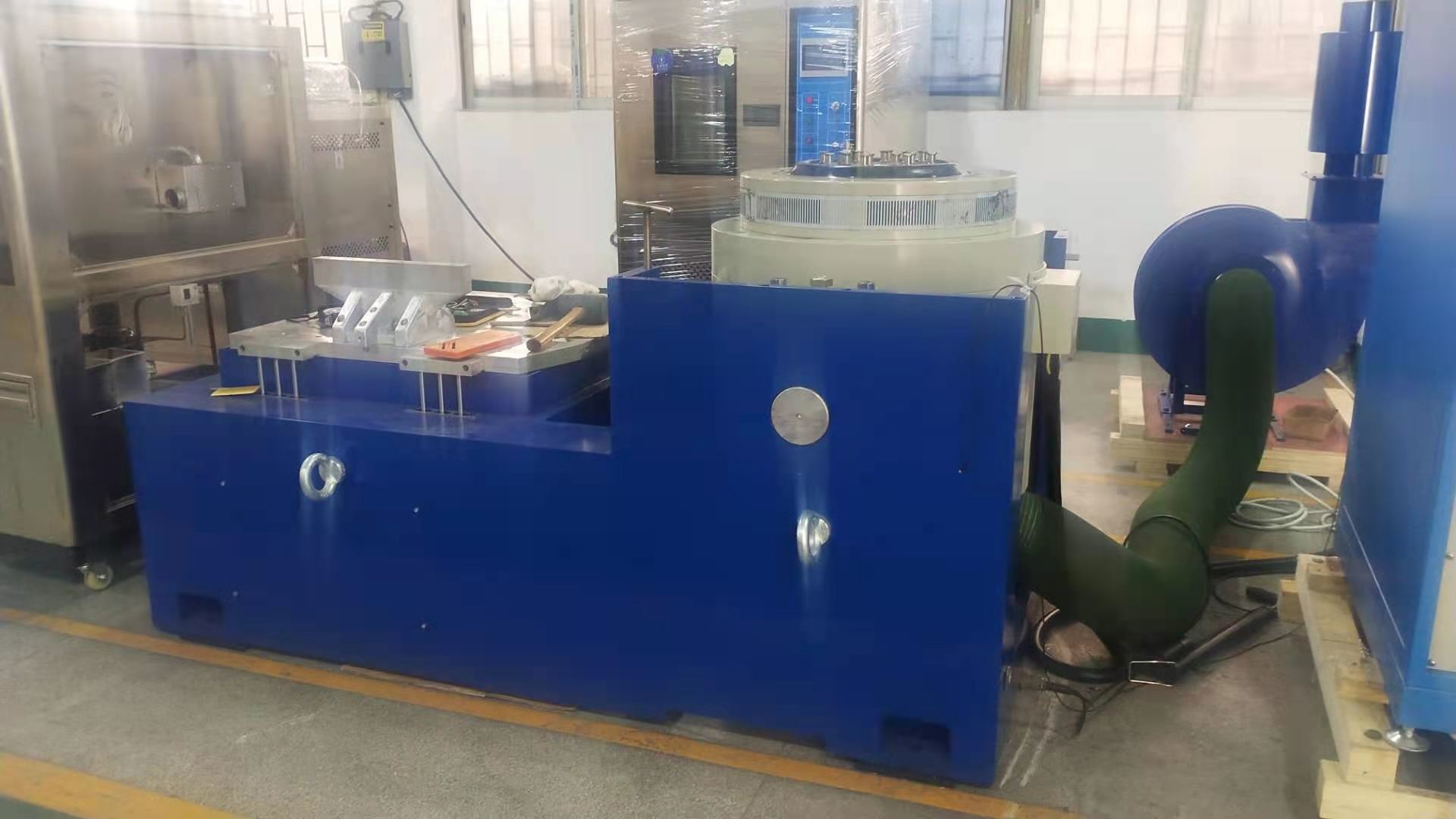

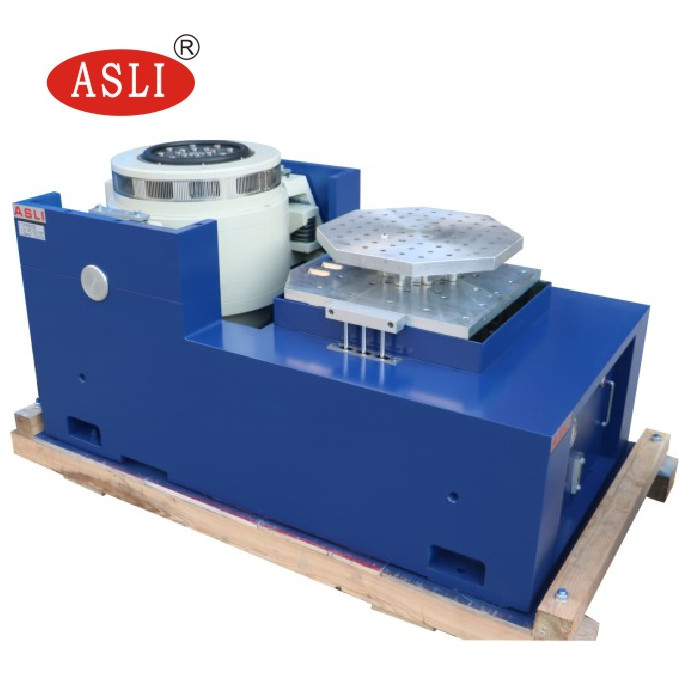

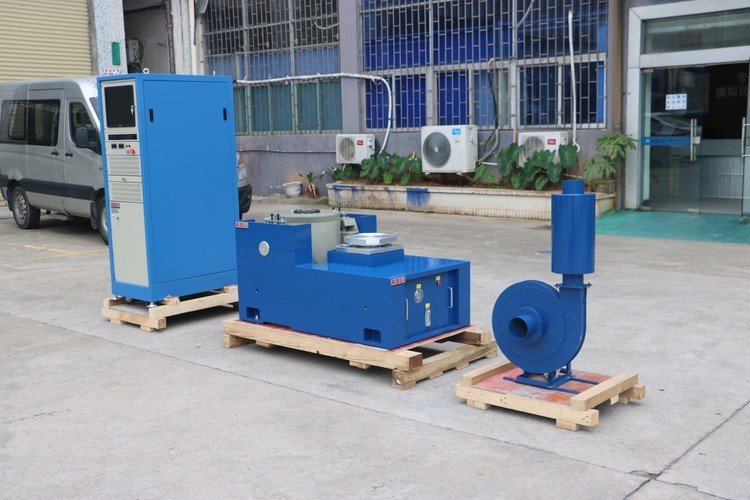

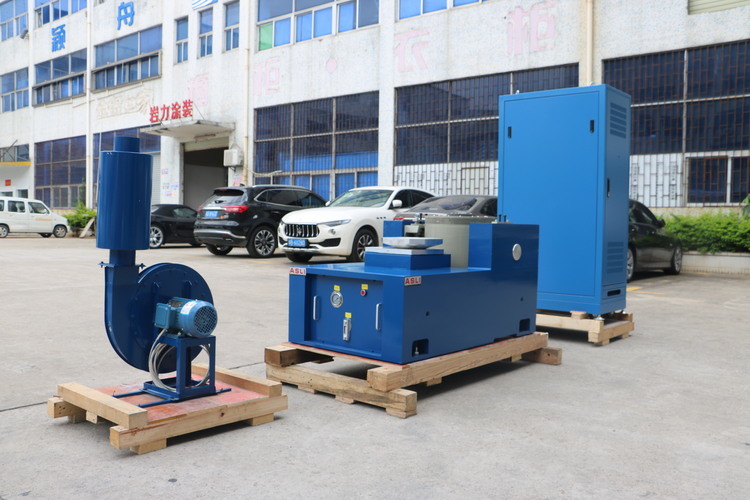

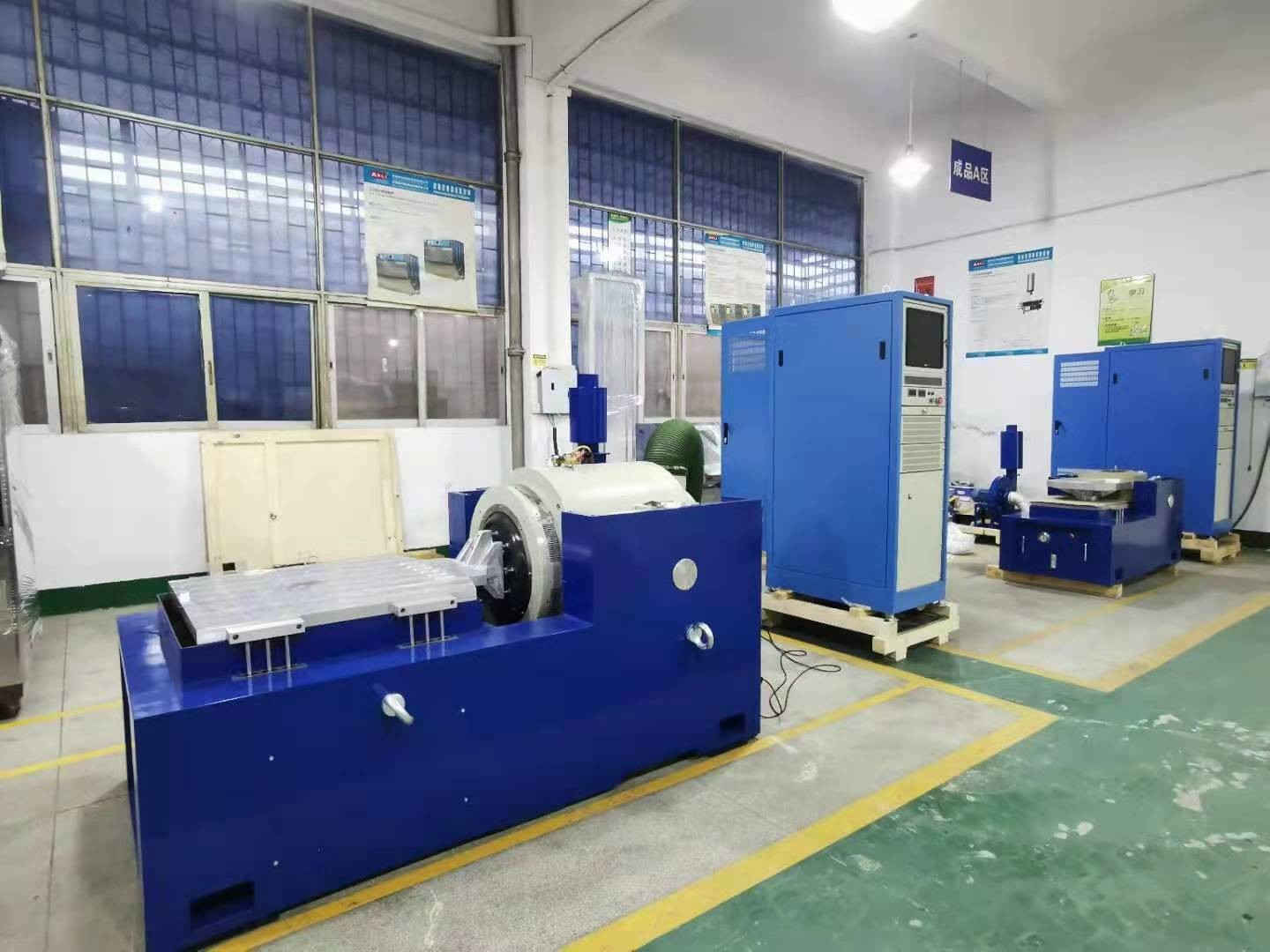

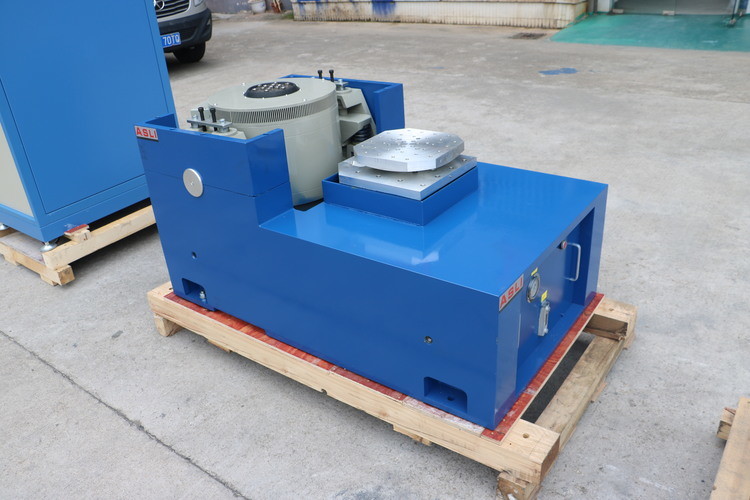

Schwingende dynamische Schüttler-Tischbank Hochfrequenz-elektromagnetische Vibrationsprüfung Maschine
technische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
technische Parameter des horizontalen Expanders:
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
technische Parameter des vertikalen Expanders:
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
Multimode-Regelung
Sine, zufällige, Resonanzsuche und Aufenthaltsort, typische Aufprall- und Straßensimulationsmodi.
STRONGEN-TRAGEN-Kapazität
Der zentrale Last-Airbag weist eine hohe statische Steifigkeit, eine geringe dynamische Steifigkeit, eine hohe Tragfähigkeit und eine gute Wirkung bei Veränderungen der Amplituden auf.
Störungskontrolle
Doppelmagnetische Design-Flussleckage und das Magnetfeld ist gleichmäßig aufgelöst, um starke elektromagnetische Feldsteuerung Schaltkreis Störungen
Neben dem Vibrationsprüfer umfasst unser Sortiment auch:
(1) Temperatur-/Feuchtigkeitstestreihe: Temperatur-/Feuchtigkeitstestkammer, Stabilitätslaufkammer, Wärmeschlagstestkammer,UV-Prüfkammer für Temperatur, Luftfeuchtigkeit, Rampen-Temperatur-Kammer.
(2) Alterungstestreihe:Hohe TemperaturOfen, Vakuumtrockner, Luftlüftung Alterungstestkammer, Dampfalterungstestkammer, Ozon-Testkammer, Verbrennung in Prüfgeräten
(3) WettersimulationentSerie: Regensprühprüfkammer, Staubprüfkammer, Alterungstestkammer mit Xenonlampe, UV-WiderstandstestkammerbEr
(4) Mechanische Prüfreihen: Vibrationsprüfmaschine, Fallprüfmaschine,Bump Test-Maschine, Beschleunigung mechanischer Stoßmessgerätund so weiter.
Wenn Sie weitere Informationen überVibrierende dynamische Schüttler Tischbank Hochfrequenz elektromagnetische Vibration Testmaschine, bitte zögern Sie nicht, uns Bescheid zu geben.
