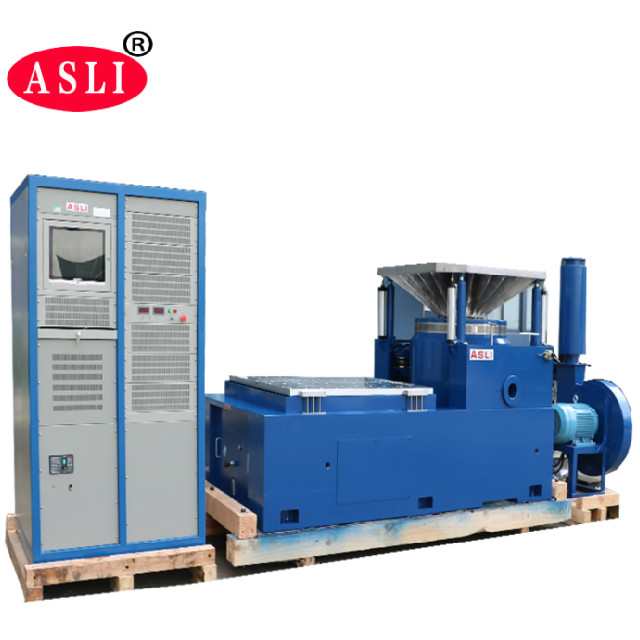

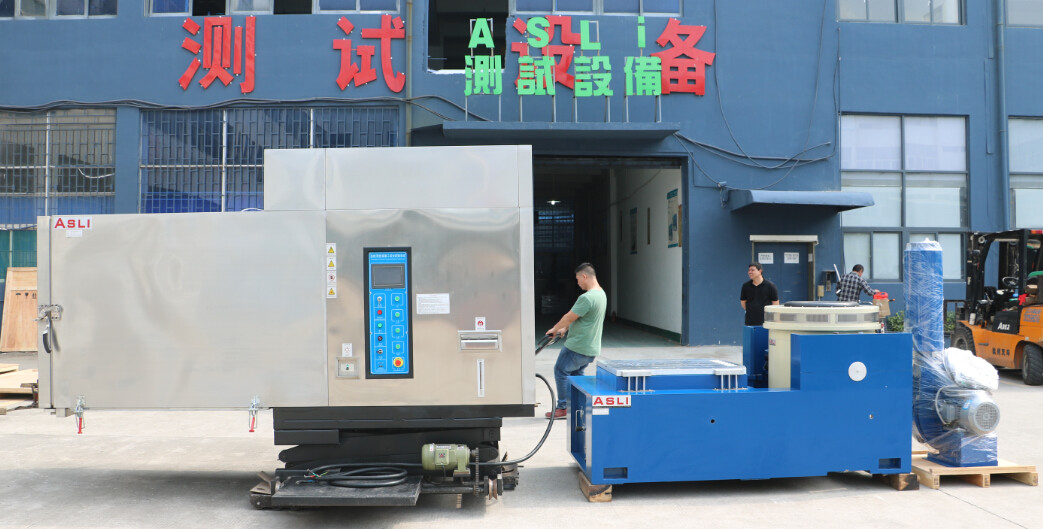

Sine-Zufalls-elektrodynamische Vibrationsschüttler für die Zuverlässigkeitsprüfung des Batteriepakets
Anwendung:
Wir sind Hersteller von Produkten der Reihe der elektrodynamischen Hochfrequenz-Vibrationsschüttler, die die "doppelmagnetische Schaltkreisstruktur" "selbstgenerierte Skelett-Aktionskreise" übernommen haben,"Luftgestützte Unterstützung" und "Rolllager und lineare Führung", "Trunnion Isolation" mit modernster und spezieller Technologie, kann in X, Y, Z dreiachsigen Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen durchgeführt werden,wird durch die klassische (Halb - Sinus)Diese Produkte werden in den Bereichen Verteidigung, Waffen, Luftfahrt, Luftfahrt, Kommunikation, Elektronik,Elektrische Geräte, Kommunikation, Haushaltsgeräte und andere Bereiche.
Technische Parameter des elektrodynamischen Hochfrequenzvibrationsprüfers:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
VibrationElektrodynamischer Schüttler Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Aksialresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetfluß-Leckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, DynamikMikrofonsteifheit des kleinen Ballons, die die Vibrationskapazität erhöht und die Leistung bei niedrigen Frequenzen verbessert.
2-1 Technische Parameter
(1) Nennkraft: Sinuskraft 3000 N; zufällige Kraft 3000 N; Stoßkraft 6000 N;
(2) Frequenzbereich: 3 Hz bis 3500 Hz, feste Frequenz, Vor- und Rückschlag, Sinus, Zufallsschlag
(3) Streifenfrequenzmodus: linear, logarithmisch, hin und her, feste Frequenz
(4) Durchsuchungsfrequenz Zeiten: 1 bis 32767
(5) Durchsuchungsfrequenzzeit: feste Frequenz/einmalige 1-3600 Minuten, Durchsuchungsfrequenzkurven können angezeigt werden.
(6) Maximale Beschleunigung;1000 m/s2(nicht belastet)
(7) Höchstgeschwindigkeit: 1,6 m/s
(8) Max. Versetzung:25mmp-p (ohne Last), doppelter Spitzenwert
(9) Aufprallverschiebung: 25 mm
(10) Gewicht der Bewegungsspule: 3,5 kg
(11) Vibrationsrichtung: vertikal
(12) Vibrationswelle: Sinus, Zufall, Stoß
(13) Durchmesser der beweglichen Spule: Φ150 mm
(14) Abmessung des Schwingungssystems: W750xH599xD680 mm
(15) Schwingungssystemgewicht: 490 kg
Über das Vibrationssystem
(1) Doppelmagnetische Schaltkreisstruktur, um eine hohe Magnetfeldintensität zu gewährleisten und Flussleckagen zu reduzieren;
Eine spezielle Entgasungsanlage kann das Flussleckage auf weniger als 1 mt reduzieren.
(2) U-Feder, Walzen und lineares Lager für einen starken Widerstand gegen Ablenkung
(3) Luftfedern werden zur Schwingungsabschottung verwendet.
keine spezielle Fundamente benötigen
(4) Schutzvorrichtungen sind für Überwärme, Überlast, Überstrom, Überspannung und
Überbewegung des Vibrationsprüfers;
Vorrichtungen zum Schutz des elektrischen Netzes bei Überspannung, Unterspannung oder Fehlphase;
Antriebsleistung, Strombegrenzung, Softstart, Übertemperatur, Kurzstrom, Modulfehlschutz
(5) Kann Sinus-, Zufalls- und Umweltauswirkungenstests durchführen
(6) Dieses System erfordert wenig Spannungsschwankungen, ≤ ± 10% ist in Ordnung
(7) Dieses System erfordert wenig Erdungswiderstand, ≤4Ω ist in Ordnung
(8) Hohe Zuverlässigkeit, besonders geeignet für den langen Betrieb

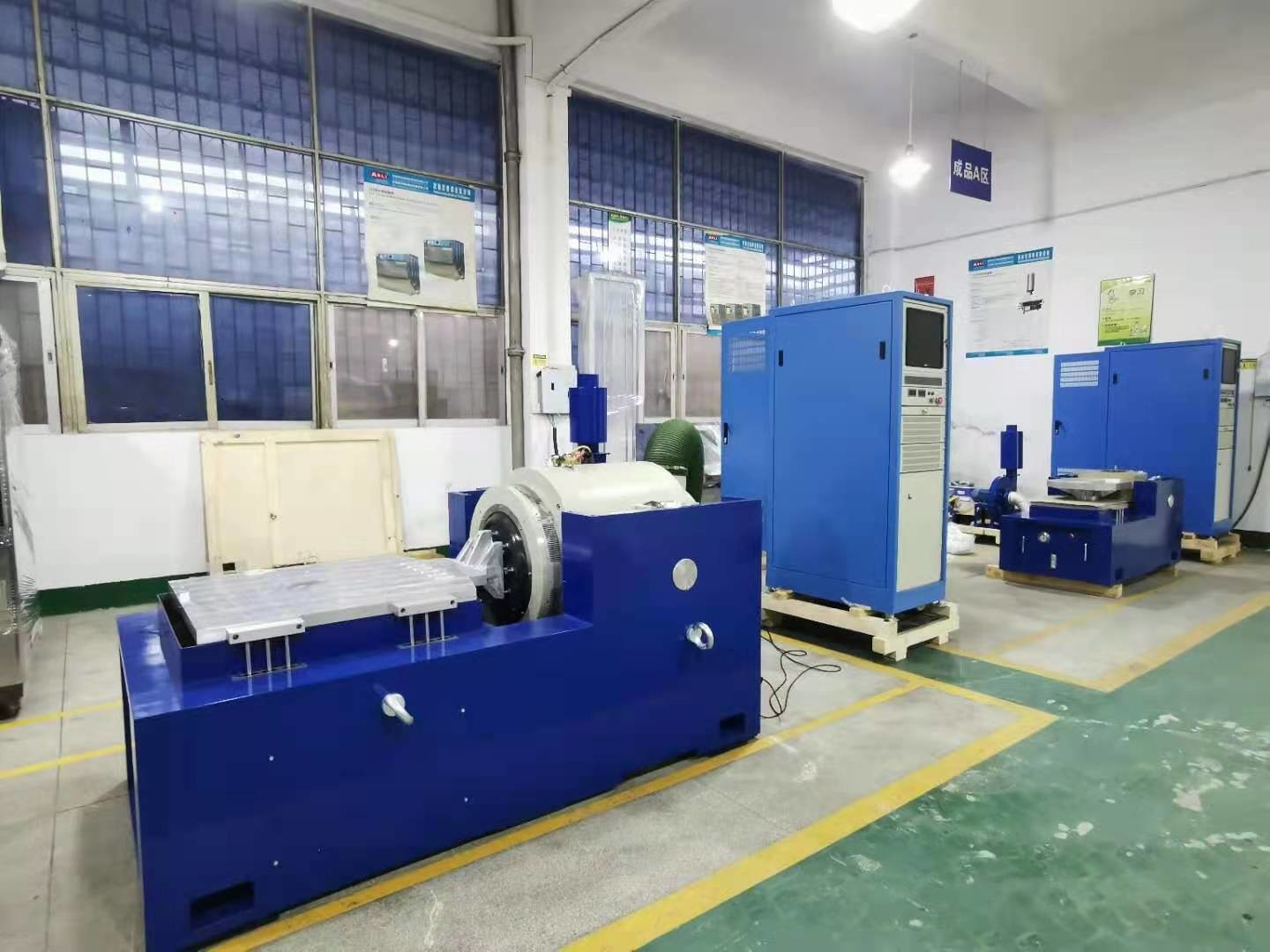

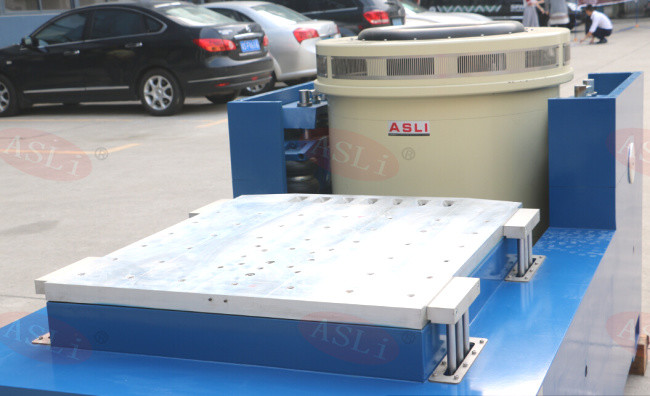

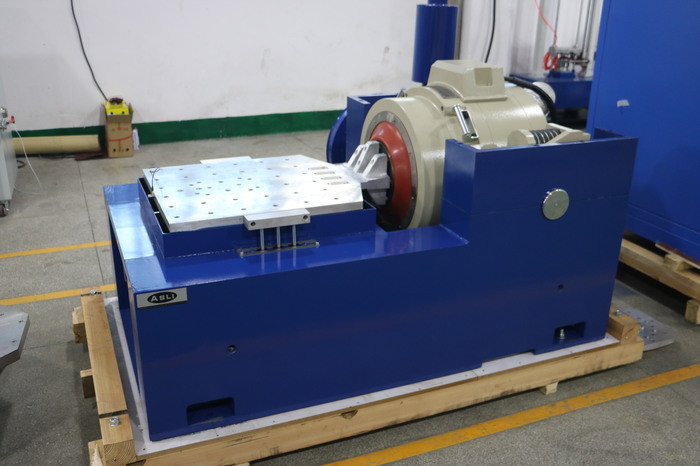

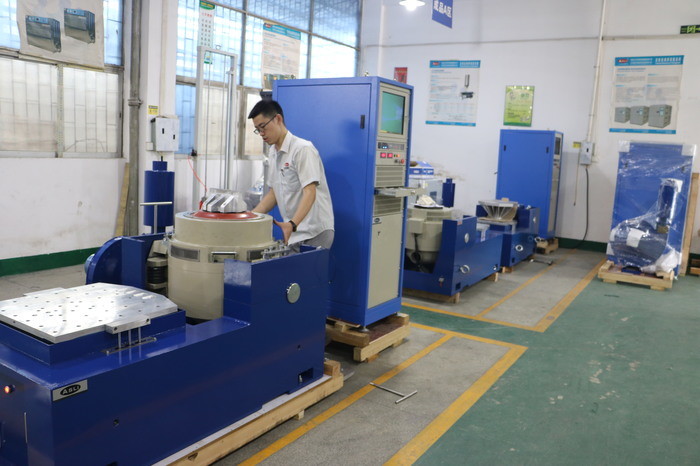

Horizontale Standmerkmale:
1. Innerhalb einer kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu erzielen, um die Ladefähigkeit und Leistung der gesamten Maschinenbank zu verbessern.
2Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, einfacher Installation und Anpassung.
3. statische Druckspur, V-förmig, steil- und belastungsbeständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
technische Parameter des horizontalen Expanders:
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 bis 1000 5 bis 1200 5 bis 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 bis 800 5 bis 1000 5 bis 1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 bis 1000 5 bis 1500 5 bis 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5 bis 1000 5-1300 5 bis 1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5 bis 800 5-1100 5-1400 |
126 168 210 |
Merkmale der vertikalen ausgestreckten Bank:
VT vertikal verlängerte Bänke und spezifizierte Klemmen, präzise berechnet, aufwändige Konstruktion, um sicherzustellen, dass der Kunde die beste Leistung nach perfekter Struktur, hochwertiges Material erworben hat
und Verarbeitung.
technische Parameter des vertikalen Expanders:
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Runde Bank) | 220 | 350 | Φ1200 |
Wenn Sie irgendwelche Fragen zu Sine Random Electrodynamic Vibration Shaker For Battery Pack Reliability Test haben, können Sie mich bitte kontaktieren.
