Produktbeschreibung
Hochfrequenz-Vibrationsprüfgeräte können Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen durchführen und können klassische (halb-Sinus-, Trapez-,Rückspitzenzahn) Puls- und StoßreaktionsspektrentestDie umfassende Prüfung der mechanischen und umweltbedingten Bedingungen kann mit einer Klimakammer durchgeführt werden.
Das Hochfrequenz-Vibrationsprüfsystem wird in den Bereichen nationale Verteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, elektrische Geräte,Transport- und Haushaltsgeräte.
Nach den Anforderungen kann es den Nutzern umfassende Prüfgeräte in mehreren Umgebungen wie Klima und Mechanik zur Verfügung stellen.
Der elektrodynamische Vibrationsshaker bietet eine Testplattform für die Simulation von Verpackungen und Transport, mechanischen Schocks, Missionsprofilen und jeder anderen Simulation von realen Bedingungen.Mit dem fortschrittlichsten Controller, kann das geschlossene System die Vibrationsbedingungen der realen Welt auf Produkten aus den Industrien wie Elektronik, Automobil, Luftfahrt, Luftfahrt usw. genau reproduzieren.
Technische Parameter des Schwingungssystems
| Artikel 1 | Beschreibung | |
|
Gewalt (Maximal) |
Sine | Höchstgewicht 600 kg/h |
| Zufällig | 600kg.f r.ms | |
| Schock | Höchstgewicht 600 kg/h | |
| Frequenzbereich | 5 bis 2500 Hz | |
| Max. Verschieben | (Von Spitze zu Spitze) 51 mm | |
| Max. Geschwindigkeit | 10,8 m/s | |
| Max. Beschleunigung | 100 G (980 m/s2) ohne Belastung | |
| Vibrationsrichtung | Vertikal und horizontal | |
| SchutzdiaZähler | 200mm | |
| Wirkungsmasse der Rüstung | 6 kg | |
| Tischschraube | 17 × M10 | |
| Max, du bist ein guter Mann.Nutzlast | 30- Ich weiß.g | |
| Magnetische Leckage | < 10 Gauss | |
| Frequenz zur Isolierung von Achsvibrationen | 2.5HZ | |
| Erlaubtes Exzentrikmoment | > 300 Nm | |
| Abmessung | 1200 mm*790 mm*840 mm (Kopfvergrößerungsgerät ausgeschlossen) | |
| Gewicht | 1600 kg (Slip-Table ist ausgeschlossen) | |
| Stromversorgung | Dreiphasige Wechselstrom 380V/50Hz, 18 KVA | |
| Erdungswiderstand | ≤ 4Ω | |
| Luftkompressor | 0.4-0.6Mpa (von dem Kunden bereitgestellt) | |
| Kühlmethode | Luftkühlung | |

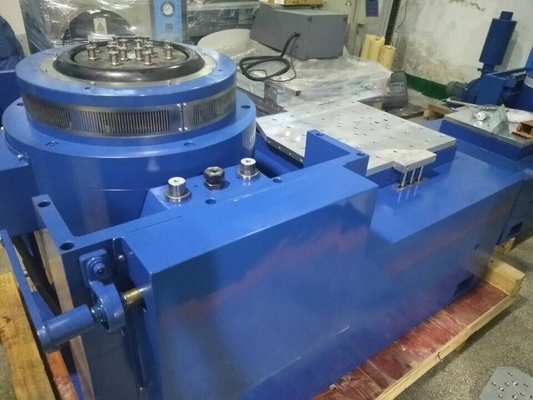

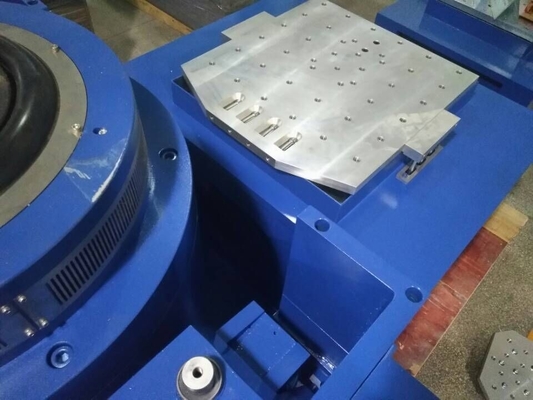

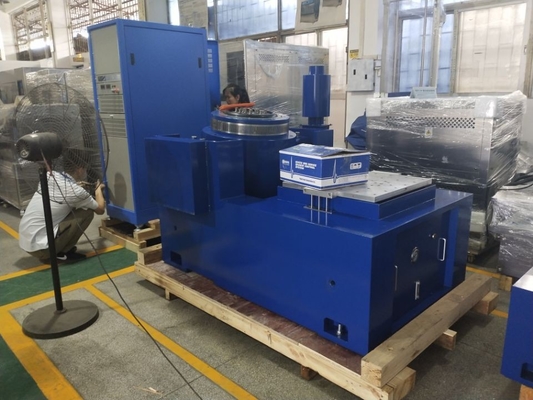

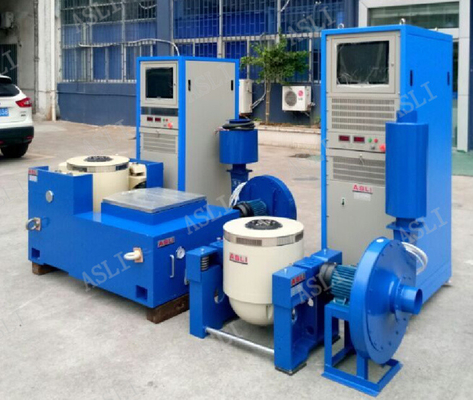

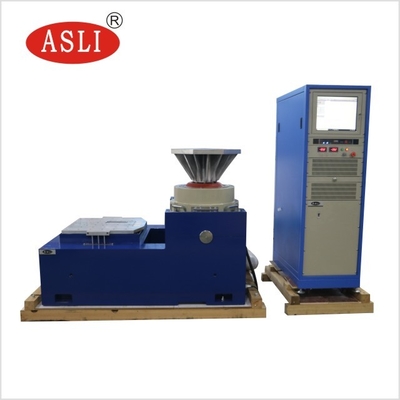

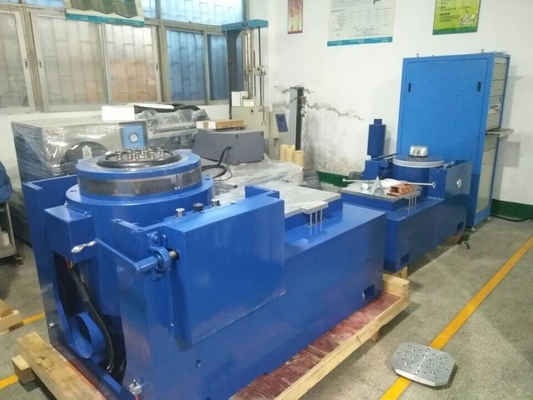

Elektrodynamischer Hochfrequenz-Shaker-Tisch mit Prüfplattform 600*600 mm:
