Vertikale Zeilenfrequenz-Schleifen-Erschütterungs-Testgerät für Erschütterungs-Festigkeitsprüfung
Product Details
| Vibrationskraft: | 30000n | Vibrationsrichtung: | vertikale horizontale |
|---|---|---|---|
| Anwendung: | Autoteile | Verschiebung: | 51mm |
| Tischgröße: | 1000*1000 mm | Typ: | Hochfrequenz |
| Hervorheben |
Schleifen-Erschütterungs-Prüfvorrichtung der Frequenz-30000N,51mm Erschütterungs-Widerstand-Prüfvorrichtung,Hochfrequenzerschütterungs-Widerstand-Prüfvorrichtung |
||
Product Description

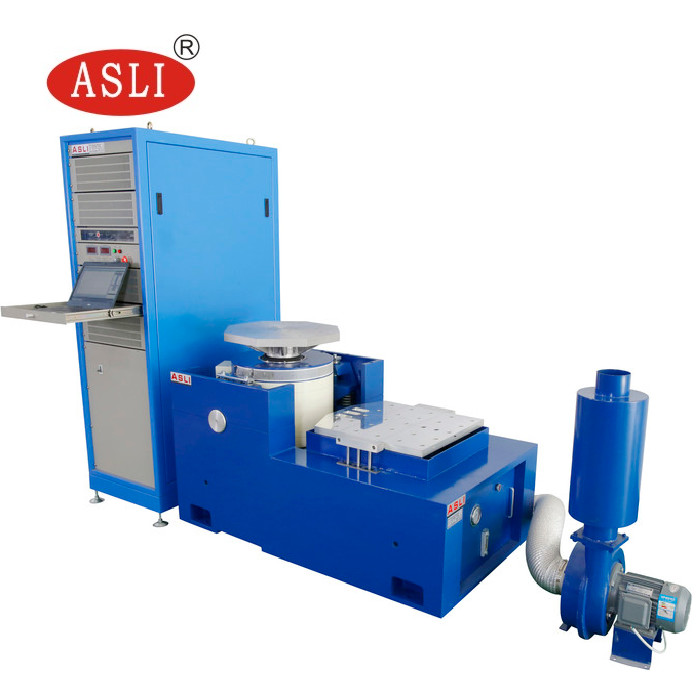

Die vertikale und horizontale Frequenz-Sweep-Vibrationsprüfanlage für Vibrationstests wird häufig in den Bereichen Verteidigung, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Automobil, Haushaltsgeräte und anderen Industrien eingesetzt. Diese Art von Ausrüstung wird zur Erkennung früher Fehler, zur Simulation tatsächlicher Arbeitsbedingungen und zur Durchführung von Festigkeitsprüfungen der Struktur verwendet. Die Produktanwendung ist breit gefächert, die Anwendungsbreite ist offensichtlich und der Testeffekt ist bemerkenswert und zuverlässig.
Sie unterstützt Sinuswelle, FM, Sweep, programmierbar, Frequenzvervielfacher, logarithmisch, maximale Beschleunigung, Amplitudenmodulation und Zeitsteuerung. Sie verfügt über eine voll funktionsfähige Computersteuerung und eine einfache Festbeschleunigungs-/Festamplitudenbedienung. Die Ausrüstung hat kontinuierliche störungsfreie Dauertests über 3 Monate durchlaufen, was eine stabile Leistung und zuverlässige Qualität zeigt.
Hochfrequenz-Vibrationsprüfstand ES-30 (PDF) herunterladen
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Last (Kg) | Bewegliche Spule (Kg) | Abmessungen der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
| Parameter | Spezifikation |
|---|---|
| Tischgröße | 1000 × 1000 mm |
| Material | Aluminiumlegierung |
| Dicke | 40 mm |
| Max. Arbeitsfrequenz | Sinus 1000 Hz, Zufall 1200 Hz |
| Parameter | Spezifikation |
|---|---|
| Expandergröße | 1000 × 1000 mm |
| Material | Aluminiumlegierung |
| Max. Arbeitsfrequenz | Sinus 500 Hz, Zufall 1000 Hz |
| Parameter | Spezifikation |
|---|---|
| Max. Ausgangsleistung | 42 kVA |
| Frequenzgang | > 65 dB |
| Ausgangsspannung | 100 Veff |
| Wirkungsgrad | > 90% |
| Parameter | Spezifikation |
|---|---|
| Leistung | 15 kW |
| Luftvolumen | 0,66 m³/min |
| Luftdruck | 0,08 kgf/cm² |
| Luftrohrdurchmesser | 200 mm |
Wenn Sie weitere Informationen über die vertikale und horizontale Frequenz-Sweep-Vibrationsprüfanlage für Vibrationstests benötigen, können Sie sich gerne an uns wendenkontaktieren Sie uns.
Product Highlights

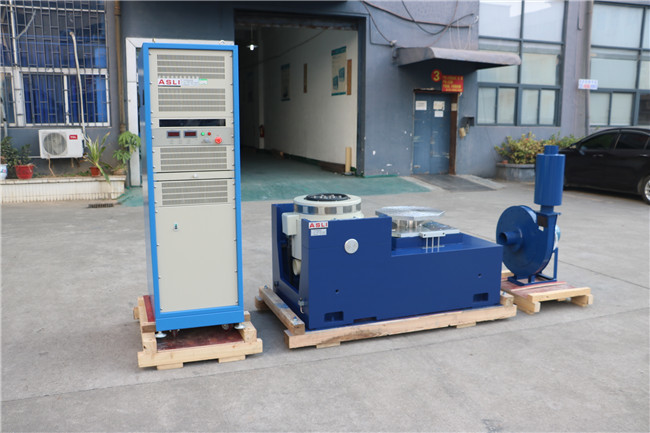

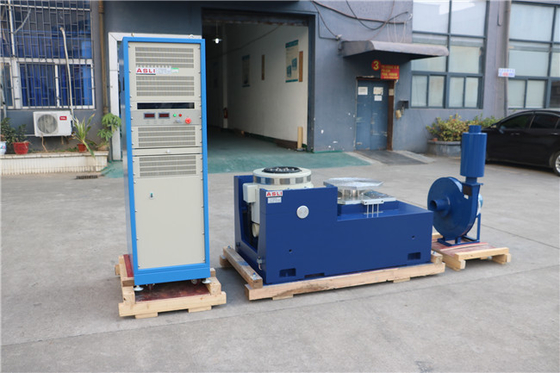

Der Vibrationstester ES-30 bietet eine Kraft von 30.000 N, vertikale/horizontale Tests, 51 mm Auslenkung und einen 1000 x 1000 mm großen Tisch. Ideal für Autoteile, Elektronik und Luft- und Raumfahrt. Verfügt über Sinus-, Zufalls- und Sweep-Modi mit vollständiger Computersteuerung. Stabil, zuverlässig und für strenge Vibrationsfestigkeitstests ausgelegt.
