Beschreibung Anwendung:
Hochfrequenz-Elektrodynamischer-Vibrationstester mit Schockantwortspektrum-Funktion wird in Bildungs-, Forschungs- und Laborumgebungen eingesetzt. Erverwendet die Doppelmagnetkreisstruktur, selbst erzeugte Skelett-Aktionskreise, Luftunterstützung und Rollenlager sowie lineare Führung, Drehzapfenisolierung, fortschrittliche moderne Technologie und Spezialtechnologie. Er kann in X-, Y- und Z-Achsen-Sinusschwingungstests und Breitband-Zufallsschwingungstests eingesetzt werden, die durch klassische (Halbsinus-, Trapez-, Sägezahnwellen-) Impulse und Schockantwortspektrumtests durchgeführt werden. Diese Produkte sind weit verbreitet in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Kommunikation, Haushaltsgeräte und anderen Bereichen.
| Modell: ES-30 | |
|---|---|
| Sinus-Schubkraft | 3000 kgf |
| Zufalls-Schubkraft | 3000 kgf |
| Stoß-Schubkraft | 6000 kgf |
| Frequenzbereich | 3~2800 Hz |
| Fortlaufende Auslenkung | 51 mm |
| Stoßauslenkung | 51 mm |
| Maximale Geschwindigkeit | 1,8 m/s |
| Maximale Beschleunigung | 981 m/s2 |
| Durchmesser der Schwingspule | Φ450 mm |
| Zulässiges Exzentrizitätsmoment | >196 N.m |
| Lastanschlussstelle | 6 Punkte |
| Äquivalente Masse der beweglichen Teile | 40 kg |
| Schraubengröße der Arbeitsplatte (Standard) | M10 |
| Schwingungsrichtung | Vertikale + horizontale Schwingung |
| Axiale Isolationsfrequenz | <3 Hz |
| Maximale Belastung | 500 kg |
| Magnetflussleckage | <1 mT |
| Abmessungen (ohne Verpackung) (L×B×H) | 1000 mm×550 mm×850 mm |
| Gewicht des Vibrationstisches | 1300 kg |
Merkmale der Schwingungsprüfmaschine:
1. Gut konzipiertes dynamisches Kreisskelett mit einer höheren axialen Resonanzfrequenz.
2. Zwei-Magnetkreis, geringe Magnetflussleckage, kompakte Struktur und rational.
3. Kipphebel-Rollenlager, gerade und importorientierte Verbundkörper-Steifigkeitsausrichtung, Exzenterlastkapazität.
4. Drehzapfenisolationsfundament speziell für den Hormongebrauch, die Installation ist mobil und bequem.
5. Fortschrittliche Technologie bewegt sich um das System, um die hohe Zuverlässigkeit des dynamischen Kreises zu gewährleisten.
6. Neues Kanaldesign und Verbesserung des Kühleffekts.
7. Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, Erhöhung der Tragfähigkeit des Vibrationstisches, Verbesserung der Niederfrequenzleistung.

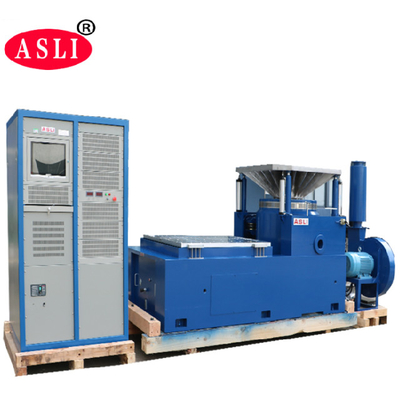

Zusammensetzung vonHochfrequenz-Elektromagnetische-Schwingungsprüfmaschine:
Schwingungsprüfstand, Leistungsverstärker, Lüfter, Gleittisch, vertikaler Expander
