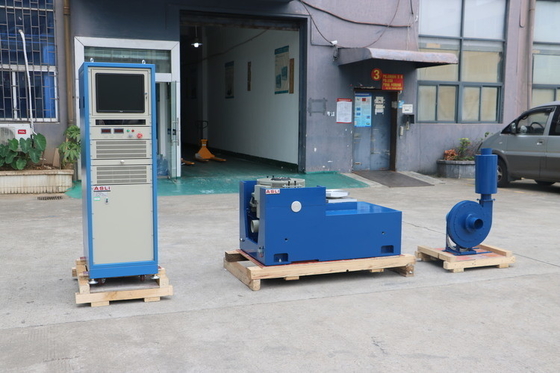

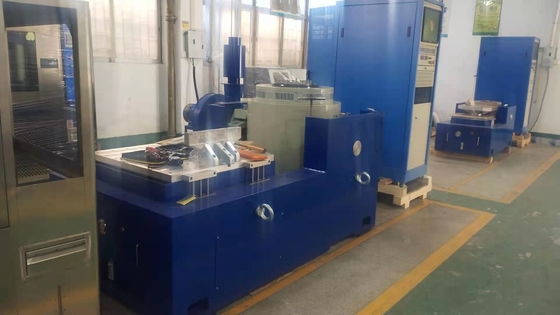

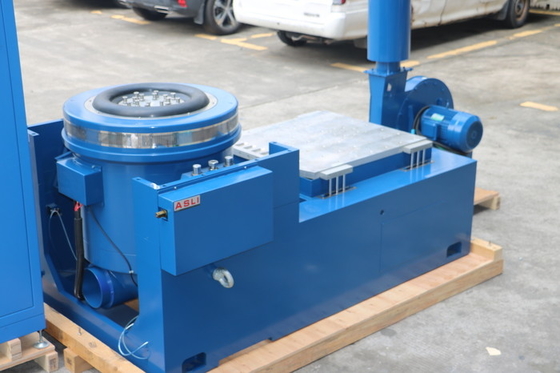

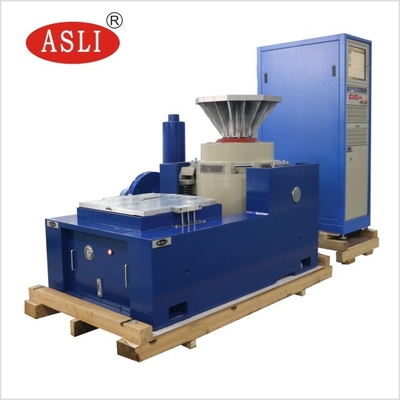

1000kg. F-Vertikale und horizontaler Schwingtisch-Testgerät für Auto-Teile
Product Details
| Ohne Kraft: | 6000N | Geschwindigkeit: | 10,8 m/s |
|---|---|---|---|
| Verlagerung: | 25 mm | Frequenz: | 3 ~ 3500 Hz |
| Beförderung: | 180 kg | Beschleunigung: | 100 g |
| Verstärkung: | 450 mm | Größe der Tabelle: | 500x500 mm |
| Hervorheben |
1000kg. F-Schwingtisch-Testgerät,Elektrodynamischer Schwingtisch-Testgerät,Testgerät der Erschütterungs-1.8m/s |
||
Product Description
Das 1000kg.f Vertikale und Horizontale Vibrationsprüfgerät ist ein elektrodynamisches Vibrationsschüttelsystem, das für Zufalls-, Sinus- und Schockprüfungen entwickelt wurde. Es wird häufig in den Branchen Verteidigung, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Automobil und Haushaltsgeräte eingesetzt.
Diese Ausrüstung ist für die Früherkennung von Fehlern, die Simulation tatsächlicher Arbeitsbedingungen und die Prüfung der strukturellen Festigkeit konzipiert. Ihr breites Anwendungsspektrum und ihre zuverlässigen Testergebnisse machen sie zu einem unverzichtbaren Werkzeug für Qualitätssicherung und Produktvalidierung.
Das System unterstützt Sinuswelle, FM, Sweep, programmierbare, Frequenzmultiplikator-, logarithmische, maximale Beschleunigungs-, Amplitudenmodulations- und Zeitsteuerungsfunktionen. Es bietet eine vollständige Computersteuerung mit einfachen Modi für feste Beschleunigung und feste Amplitude. Jede Einheit wird 3 Monate lang kontinuierlich und störungsfrei betrieben, um eine stabile Leistung und zuverlässige Qualität zu gewährleisten.
| Artikel | Beschreibung |
|---|---|
| Sinuskraft | 10000N |
| Schockkraft | 20000KN |
| Frequenzbereich | 5~3000 Hz |
| Hub | 51 mm |
| Max. Geschwindigkeit | 1,8 m/s |
| Max. Beschleunigung | 981 m/s² (ohne Last) |
| Ankerdurchmesser | 200 mm |
| Zulässiges Lastmoment | >300 N•m |
| Effektive Anker masse | 6 kg |
| Max. Ladekapazität | 100 kg |
| Magnetische Streuung | ≤1 mT |
| Axiale Vibrationsisolationsfrequenz | <3 Hz |
| Lastbefestigung | 16 Edelstahl-M8-Einsätze |
| Abmessungen (L×B×H) | 850 × 665 × 760 mm |
| Ungefähres Gewicht | 990 kg |
Die folgende Tabelle zeigt die verfügbaren Modelle für die Vibrationsprüfbank für Autobatterien nach EN50604 / IEC62133 / UN38.3, geeignet für Labortests.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nenn-Hub (Spitze-Spitze) mm | Max. Last (Kg) | Schwingspule (Kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design sorgt für geringe magnetische Streuung, kompakte Struktur und rationale Anordnung.
- Rockerarm-Rollenlager mit gerader und importorientierter Verbundkörpersteifigkeit für hervorragende exzentrische Tragfähigkeit.
- Trunnion-Isolationsfundament für den Hormon-Einsatz, bietet bequeme mobile Installation.
- Fortschrittliche Technologie im Bewegungssystem gewährleistet hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des kleinen Ballonlagers erhöht die Tragfähigkeit des Vibrationstisches und verbessert die Tieffrequenzleistung.
Product Highlights
1000kg.f vertikaler/horizontaler Vibrationstisch für die Prüfung von Autoteilen. Sinuskraft 6000 N, Frequenz 3 ~ 3500 Hz, Geschwindigkeit 1,8 m/s, Last 180 kg. Langlebig, effizient, zuverlässig. Ideal für Automobil, Luft- und Raumfahrt, Elektronik. Benutzerdefinierte Optionen verfügbar.
