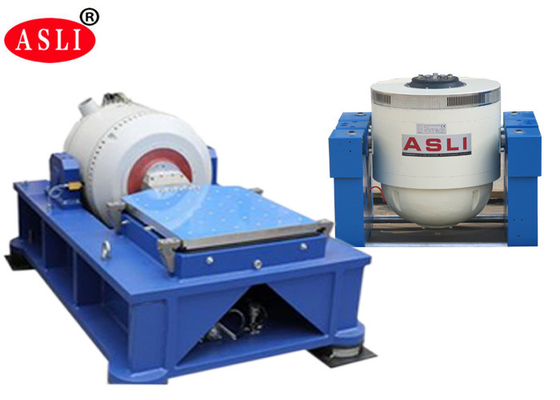

Autoteil-Erschütterungs-Test-Maschine, Batterie-Erschütterungs-Testgerät UN38.3
Product Details
| Ohne Kraft: | 6000N | Geschwindigkeit: | 10,8 m/s |
|---|---|---|---|
| Verlagerung: | 25 mm | Frequenz: | 3 ~ 3500 Hz |
| Beförderung: | 180 kg | Verstärkung: | 450 mm |
| Marke: | ASLI | Tischgröße: | 500x500 mm |
| Hervorheben |
Test-Maschine der Erschütterungs-6000N,Elektrodynamische Erschütterungs-Test-Maschine,Testgerät der Erschütterungs-UN38.3 |
||
Product Description
Das elektrodynamische Vibrations-Shaker-System mit Zufalls-, Sinus- und Stoßfunktionen wird in der Verteidigungs-, Luftfahrt-, Raumfahrt-, Kommunikations-, Elektronik-, Automobil- und Haushaltsgeräteindustrie weit verbreitet eingesetzt. Es ist für die Früherkennung von Fehlern, die Simulation tatsächlicher Arbeitsbedingungen und die Prüfung der strukturellen Festigkeit konzipiert. Das Produkt bietet eine breite Anwendungsabdeckung mit bemerkenswerten und zuverlässigen Testergebnissen.
Das System unterstützt Sinuswellen-, FM-, Sweep-, programmierbare, Frequenzmultiplikator-, logarithmische, maximale Beschleunigungs-, Amplitudenmodulations- und Zeitsteuerungsmodi. Es verfügt über eine voll funktionsfähige Computersteuerung mit einfachen Einstellungen für feste Beschleunigung und feste Amplitude. Die Ausrüstung wurde 3 Monate lang auf kontinuierlichen störungsfreien Betrieb getestet und zeigt eine stabile Leistung und zuverlässige Qualität.
| Artikel | Beschreibung |
|---|---|
| Sinuskraft | 10000N |
| Stoßkraft | 20000KN |
| Frequenzbereich | 5~3000 Hz |
| Hub | 51 mm |
| Max. Geschwindigkeit | 1,8 m/s |
| Max. Beschleunigung | 981 m/s² (ohne Last) |
| Ankerdurchmesser | 200 mm |
| Zulässiges Lastdrehmoment | >300 N•m |
| Effektive Anker masse | 6 kg |
| Max. Ladekapazität | 100 kg |
| Magnetische Streuung | ≤1 mT |
| Axiale Vibrationsisolationsfrequenz | <3 Hz |
| Lastbefestigung | 16 Edelstahl-M8-Einsätze |
| Abmessung (L×B×H) | 850 × 665 × 760 mm |
| Ungefähres Gewicht | 990 kg |

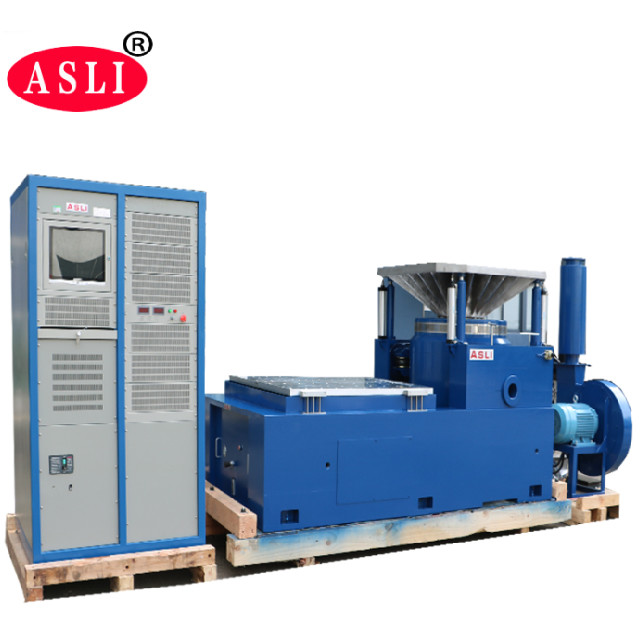

Prüfstand für Vibrationstests von Autobatterien nach EN50604 / IEC62133 / UN38.3 für Labortests
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nenn-Hub (Spitze-Spitze) mm | Max. Last (Kg) | Bewegliche Spule (Kg) | Abmessung der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design mit geringer magnetischer Streuung, kompakter Struktur und rationaler Anordnung.
- Rockerarm-Rollengleitlager mit gerader und importorientierter Verbundkörpersteifigkeit zur Verbesserung der Belastbarkeit bei exzentrischer Last.

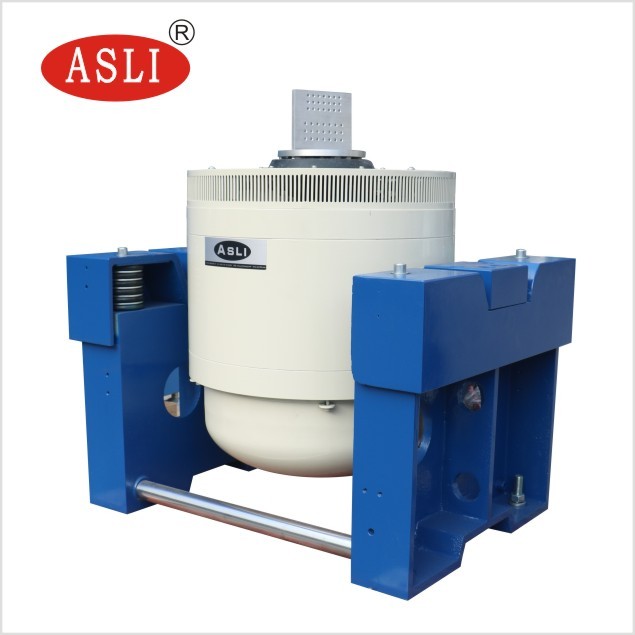

- Trunnion-Isolationsfundament für den Hormongebrauch, mit bequemer mobiler Installation.
- Fortschrittliches bewegliches System, das eine hohe Zuverlässigkeit des dynamischen Kreises gewährleistet.
- Neues Kanaldesign, das den Kühleffekt verbessert.
- Statische und dynamische Steifigkeit des Lagers mit kleinem Balloon-Effekt, was die Tragfähigkeit des Vibrationsschunktisches erhöht und die Tieffrequenzleistung verbessert.
